Wat maakt kogelkranen de voorkeurskeuze voor hogedruk- en hogetemperatuurtoepassingen?

In de veeleisende omgevingen van olieraffinage, chemische verwerking en energieopwekking moeten kleppen betrouwbaar presteren onder omstandigheden die conventionele apparatuur snel zouden aantasten. Drukken van meer dan 100 bar en temperaturen van meer dan 500°C zijn routine in deze industrieën. Van de verschillende beschikbare kleptypen is deKogelkraanis naar voren gekomen als de voorkeursoplossing voor veel van deze hogedruk- en hogetemperatuurtoepassingen. De eenvoudige kwartslagbediening, het luchtdichte afdichtingsvermogen en het compacte ontwerp bieden duidelijke voordelen ten opzichte van traditionele schuif-, bol- en plugkleppen onder zware gebruiksomstandigheden.

Dit artikel biedt een systematische technische analyse van de kogelkraan, waarbij de ontwerpkenmerken, materiaalkeuzes en technische principes worden onderzocht die deze geschikt maken voor hogedruk- en hogetemperatuurtoepassingen. De analyse heeft betrekking op stoelmaterialen en afdichtingsmechanismen, carrosserieconstructie en drukbeheersing, thermische beheerstrategieën en de testnormen die de prestaties valideren. De discussie is gebaseerd op praktische technische overwegingen en omvat gedetailleerde specificaties, vergelijkende tabellen en selectiecriteria om ingenieurs en inkoopprofessionals te helpen bij het nemen van weloverwogen beslissingen.

Inhoudsopgave

• 1. Ontwerpprincipes en werkingskenmerken van kogelkranen
• 2. Zittingmaterialen en afdichtingsmechanismen voor gebruik bij hoge temperaturen
• 3. Drukbeheersing en carrosserieconstructie
• 4. Thermisch beheer en uitbreidingscompensatie
• 5. Testnormen en kwalificatievereisten
• 6. Selectiecriteria en toepassingsspecifieke overwegingen
• 7. Veelgestelde vragen (FAQ)
• 8. Conclusie

1. Ontwerpprincipes en werkingskenmerken van kogelkranen

De kogelkraan is een kwartslagklep die gebruik maakt van een bolvormige kogel met een cilindrische boring om de vloeistofstroom te regelen. Het werkingsprincipe is eenvoudig en robuust: door de kogel 90 graden te draaien, wordt de boring uitgelijnd met het stromingspad, waardoor stroming mogelijk is (open positie), of wordt de boring loodrecht op het stromingspad geplaatst, waardoor de stroming wordt geblokkeerd (gesloten positie). De afdichting wordt bereikt door de kogel tegen twee ringvormige zittingen te drukken, gelegen aan de stroomopwaartse en stroomafwaartse zijden van de klep. De afdichtingskracht wordt geleverd door de druk van de vloeistof zelf (stroomopwaartse druk die de bal tegen de stroomafwaartse zitting drukt) en, in veel ontwerpen, door veerbelaste zittingen die voor voorspanning zorgen.

De kogelkraan biedt verschillende inherente voordelen voor hogedruk- en hogetemperatuurdiensten:

• Luchtbeldichte afdichting:De bolvormige geometrie van de kogel zorgt voor een afdichtingsoppervlak over de volledige omtrek dat zorgt voor een luchtbeldichte afsluiting, zelfs bij hoge druk.
• Kwartslagbediening:De rotatie van 90 graden zorgt voor een snelle werking, essentieel voor nooduitschakeling of snelle isolatie.
• Laag koppel:Wanneer de klep zich in de volledig open of volledig gesloten positie bevindt, wordt de afdichtingskracht voornamelijk geleverd door het drukverschil.
• Compact ontwerp:De kogelkraan heeft aanzienlijk minder ruimte nodig dan andere kleptypen, waardoor de installatievoetafdruk kleiner wordt.

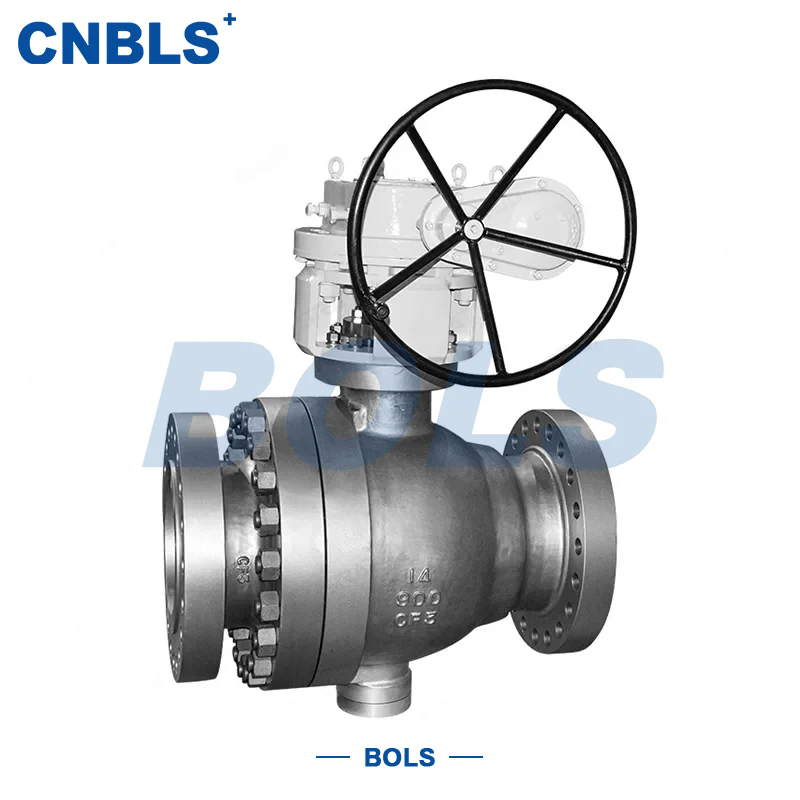

Het karakteristieke ontwerp van een kogelkraan omvat de kogel, de zittingen, de steel en het lichaam. De bal is meestal gemaakt van roestvrij staal en is gepolijst of met een hard oppervlak. De stoelen kunnen worden gemaakt van een reeks materialen, waaronder polymeren (PTFE, PEEK) voor lagere temperaturen en metaallegeringen (Stellite, Inconel) voor toepassingen bij hoge temperaturen. De steel is de verbinding tussen de actuator en de kogel en moet zo zijn ontworpen dat hij een afdichting biedt tegen de procesvloeistof en tegelijkertijd de kogel soepel laat draaien.

BijZhejiang Bolaisi Klep Co., Ltd.zijn onze kogelkraanproducten ontworpen om te voldoen aan de veeleisende eisen van hogedruk- en hogetemperatuurdiensten. Onze ontwerpmethodologie omvat een combinatie van gestandaardiseerde componenten, precisiebewerking en strenge inspectieprocedures om consistente kwaliteit en prestaties te garanderen. De kogelklepontwerpen die wij aanbieden omvatten zowel zwevende kogel- als op een tap gemonteerde configuraties, elk geselecteerd op basis van de specifieke toepassingsvereisten. De volgende secties bieden een gedetailleerde technische analyse van de belangrijkste aspecten van het ontwerp van kogelkranen voor hogedruk- en hogetemperatuurtoepassingen.

2. Zittingmaterialen en afdichtingsmechanismen voor gebruik bij hoge temperaturen

De keuze van de zittingmaterialen is de meest kritische beslissing bij het ontwerp van een kogelkraan voor gebruik bij hoge temperaturen. De zitting is het primaire afdichtingselement en moet zijn integriteit behouden en een betrouwbare afdichting bieden bij de bedrijfstemperatuur. Bij temperaturen boven 200°C worden de meeste polymeermaterialen ongeschikt, waardoor het gebruik van kogelkranen met metalen zittingen of zittingen van polymeer-metaalcomposiet noodzakelijk wordt. Kogelkranen met metalen zitting maken gebruik van een metaal-op-metaal afdichting, meestal met een harde bekleding op de kogel- en zittingoppervlakken. De harde materialen worden geselecteerd vanwege hun slijtvastheid en corrosieweerstand, evenals hun vermogen om een ​​goede afdichting te vormen.

De belangrijkste materialen die worden gebruikt voor kogelklepzittingen in toepassingen met hoge temperaturen worden weergegeven in de volgende tabel.

Het afdichtingsmechanisme van een kogelkraan met metalen zitting is anders dan dat van een klep met zachte zitting. De afdichting is afhankelijk van de vervorming van de metalen oppervlakken onder druk, waarbij de kogel en de zitting tot een zeer gladde afwerking worden gelept. De afdichtingskracht is doorgaans hoger bij een klep met metalen zitting, waardoor een robuustere actuator vereist is. Het lekpercentage kan ook hoger zijn dan bij een klep met zachte zitting, maar een klep met metalen zitting kan een afdichting bieden die voldoet aan de eisen van de meeste industriële toepassingen, inclusief de strenge afsluitvereisten van klasse VI (bellendicht) voor kleppen met zachte zitting en de veel strengere klasse V voor kleppen met metalen zitting.

Bij sommige toepassingen bij hoge temperaturen wordt een zittingontwerp gebruikt dat gebruik maakt van een combinatie van een metalen zittingring en een polymere of grafietafdichting. Dit ontwerp staat bekend als een "brandveilige" of "zachte/metalen" stoel. De metalen ring zorgt voor de primaire afdichting, terwijl de zachte afdichting zorgt voor een luchtbeldichte afdichting bij lagere temperaturen. Bij hogere temperaturen kan de zachte afdichting verslechteren, maar de metalen ring blijft een afdichting bieden, waardoor lekkage wordt voorkomen. Bij Zhejiang Bolaisi Valve Co., Ltd. zijn onze kogelkraanproducten verkrijgbaar met een reeks zittingmaterialen en -ontwerpen, waardoor klanten de optimale configuratie kunnen selecteren voor hun specifieke temperatuur- en drukvereisten.

3. Drukbeheersing en carrosserieconstructie

Het lichaam van een kogelkraan moet zo zijn ontworpen dat de procesvloeistof op de vereiste druk en temperatuur kan worden gehouden. Voor hogedruktoepassingen moet het lichaam sterk genoeg zijn om de interne druk te weerstaan ​​zonder permanente vervorming of lekkage. Bij het ontwerp van de carrosserie moet ook rekening worden gehouden met de krachten die door de druk worden gegenereerd, zoals de uitzetting van de kogel en de zittingen, en de krachten die op de stuurpen inwerken. Het lichaam is doorgaans gemaakt van gegoten of gesmeed staal, waarbij het specifieke materiaal wordt gekozen op basis van de temperatuur, druk en corrosiviteit van de procesvloeistof. Het carrosserieontwerp moet ook toegang bieden voor montage, onderhoud en inspectie.

De twee meest voorkomende behuizingsconfiguraties voor kogelkranen zijn de gedeelde behuizing en de uit één stuk bestaande (monobloc) behuizing. Het gespleten lichaam is, zoals de naam al doet vermoeden, verdeeld in twee of meer delen die aan elkaar zijn vastgeschroefd. Dit ontwerp zorgt voor gemakkelijke toegang tot de interne componenten voor onderhoud en reparatie. De gedeelde carrosserie is ook flexibeler qua materiaalkeuze en productie. Het lichaam uit één stuk is een enkelvoudig, integraal giet- of smeedstuk. Het zorgt voor een robuuster drukhoudend omhulsel en elimineert de boutverbindingen die potentiële lekpaden vormen. Het lichaam uit één stuk is echter complexer om te vervaardigen en is doorgaans duurder.

Voor toepassingen met hoge druk en hoge temperaturen moet het behuizingsontwerp zorgvuldig worden ontworpen om de thermische spanningen te beheersen die het gevolg zijn van het temperatuurverschil tussen de procesvloeistof en de omgevingsomgeving. Het lichaam moet zo zijn ontworpen dat thermische uitzetting mogelijk is zonder vervorming van de interne componenten te veroorzaken of overmatige spanning op de boutverbindingen te veroorzaken. Ook moet het ontwerp voldoende ondersteuning bieden voor de bal en de zittingen.

De volgende tabel vergelijkt de twee gebruikelijke behuizingsontwerpen voor kogelkranen in hogedruk- en hogetemperatuurtoepassingen.

Bij Zhejiang Bolaisi Valve Co., Ltd. vervaardigen wij kogelkranen met zowel een gesplitst lichaam als een lichaam uit één stuk, afhankelijk van de toepassingsvereisten. Voor hogedruk- en hogetemperatuurtoepassingen maakt ons standaardontwerp gebruik van een gesmeed lichaam uit één stuk, dat het hoogste niveau van drukintegriteit en thermische stabiliteit biedt. De behuizing is ontworpen met een ruime wanddikte, versterkte flenzen en optionele afvoerpoorten voor onderhoud en testen. De lichaamsgeometrie is geoptimaliseerd voor gebruik bij hoge temperaturen, met royale radiussen en vloeiende overgangen om spanningsconcentraties te minimaliseren.

4. Thermisch beheer en uitbreidingscompensatie

Bij gebruik bij hoge temperaturen wordt de kogelkraan onderworpen aan aanzienlijke thermische uitzetting. De bal, de zittingen en het lichaam zetten allemaal met verschillende snelheden uit, wat mogelijk vervorming, vastlopen of lekkage veroorzaakt. Het ontwerp van de kogelkraan moet kenmerken bevatten die deze differentiële uitzetting compenseren. De meest gebruikelijke methoden voor thermische compensatie zijn het gebruik van veerbelaste stoelen, de selectie van materialen met compatibele thermische uitzettingscoëfficiënten en het ontwerp van de kogel- en stoelgeometrie om relatieve beweging mogelijk te maken.

Geveerde stoelen zijn een van de meest effectieve methoden voor thermische compensatie. Een set veren, meestal achter de stoel geplaatst, zorgt voor een voorspanning die de afdichtingskracht handhaaft, zelfs als de componenten uitzetten of samentrekken. De veren zijn ontworpen om over het volledige temperatuurbereik van de klep te werken, waarbij een constante afdichtingskracht behouden blijft. De veerkracht moet voldoende zijn om een ​​afdichting te bieden bij de bedrijfsdruk en -temperatuur, maar niet zo hoog dat deze overmatige wrijving of slijtage veroorzaakt. Het veermateriaal is ook van cruciaal belang; het moet bestand zijn tegen relaxatie en corrosie bij hoge temperaturen.

Een andere benadering is het gebruik van een stoelontwerp dat een flexibel element bevat, zoals een metalen balg of een gegolfd diafragma. Dit flexibele element zorgt voor een afdichting en zorgt ervoor dat de zitting axiaal met de kogel kan bewegen. Het flexibele element is doorgaans gemaakt van een hogetemperatuurlegering, zoals Inconel of Hastelloy, en is ontworpen om de thermische en drukwisselingen van de klep te weerstaan. Het flexibele stoelontwerp is complexer en duurder dan een veerbelaste stoel, maar biedt superieure afdichtingsprestaties in veeleisende toepassingen.

Er moet ook rekening worden gehouden met de thermische uitzetting van de bal zelf. De bal is doorgaans gemaakt van hetzelfde materiaal als het lichaam, dus de thermische uitzetting komt overeen met die van het lichaam. De geometrie van de bal kan echter de pasvorm van de stoelen beïnvloeden. Een kogel die te strak in de boring zit, kan vastlopen veroorzaken, terwijl een kogel die te los zit lekkage kan veroorzaken. De diameter van de kogel en de boring van de zitting zijn zorgvuldig op elkaar afgestemd om de juiste speling te bieden bij de bedrijfstemperatuur.

Bij Zhejiang Bolaisi Valve Co., Ltd. gebruiken we een combinatie van veerbelaste zittingen en materiaalkeuze om de thermische uitzetting in onze kogelkraanproducten te beheersen. Het veermateriaal is geselecteerd op prestaties bij hoge temperaturen en de veervoorspanning is berekend om de afdichtingskracht over het volledige temperatuurbereik te behouden. De kogel- en zittinggeometrie zijn ontworpen om relatieve beweging mogelijk te maken zonder spanningsconcentraties te creëren.

5. Testnormen en kwalificatievereisten

Kogelkranen bedoeld voor hogedruk- en hogetemperatuurtoepassingen moeten strenge tests ondergaan om hun prestaties te verifiëren en ervoor te zorgen dat ze aan de gespecificeerde eisen voldoen. De tests worden uitgevoerd in overeenstemming met internationale normen, waaronder API 6D (specificatie voor pijpleidingkleppen), API 607 ​​(brandtest voor kwartslagkleppen met zachte zitting) en ISO 10497 (testvereisten voor brandtypes). De tests zijn bedoeld om het drukhoudvermogen, de lekkagesnelheid en de operationele prestaties van de klep onder gesimuleerde gebruiksomstandigheden te verifiëren.

De volgende tabel geeft een samenvatting van de belangrijkste tests die zijn uitgevoerd op kogelkranen voor gebruik onder hoge druk en hoge temperaturen.

De brandtest is een bijzonder belangrijke test voor kogelkranen in toepassingen bij hoge temperaturen, omdat deze het gedrag van de klep tijdens een brand simuleert. De klep wordt onderworpen aan een brand van een bepaalde duur en temperatuur, en de lekkage wordt gemeten. De test zorgt ervoor dat de klep een afdichting biedt, zelfs nadat de zachte zittingen door de brand zijn beschadigd, een vereiste die bekend staat als "brandveilig" ontwerp.

Bij Zhejiang Bolaisi Valve Co., Ltd. zijn onze kogelkraanproducten ontworpen om te voldoen aan de vereisten van API 6D, API 607 ​​en ISO 10497. We voeren de vereiste tests uit op elk kleptype en we houden een uitgebreid testrapportarchief bij voor onze klanten. Onze kogelkraanproducten zijn ook verkrijgbaar met een volledig assortiment prestatieverificatietests, inclusief typetests en prototypetests, om te verifiëren dat ze voldoen aan de specifieke eisen van de klant.

6. Selectiecriteria en toepassingsspecifieke overwegingen

Het selecteren van de juiste kogelkraan voor een hogedruk- en hogetemperatuurtoepassing vereist een systematische beoordeling van de bedrijfsomstandigheden, de vloeistofeigenschappen en de prestatie-eisen. Bij het selectieproces moet rekening worden gehouden met de volgende factoren:

• Vloeistoftemperatuur:De bedrijfstemperatuur bepaalt het juiste zit- en lichaamsmateriaal. Bij temperaturen onder 200°C mag een klep met zachte zitting worden gebruikt. Boven 200°C is een klep met metalen zitting vereist. Er moet rekening worden gehouden met de maximale temperatuur, evenals met het bereik en de frequentie van temperatuurcycli.
• Vloeistofdruk:De werkdruk bepaalt de benodigde drukklasse en de lichaamsdikte. De drukwaarde van de kogelkraan moet gelijk zijn aan of groter zijn dan de maximale bedrijfsdruk. De druk moet in samenhang met de temperatuur worden beschouwd, aangezien de drukwaarde van de klep doorgaans afneemt bij hogere temperaturen.
• Vloeibare chemische compatibiliteit:De vloeistof moet compatibel zijn met de bevochtigde materialen van de klep, inclusief de kogel, zittingen en behuizing. Gegevens over chemische compatibiliteit moeten worden beoordeeld om ervoor te zorgen dat de materialen niet corroderen, afbreken of reageren met de procesvloeistof.
• Vereisten voor lekkagesnelheid:De toegestane leksnelheid van de klep wordt bepaald door de toepassing. Voor een luchtbeldichte afsluiting is een klep met zachte zitting en een PTFE- of PEEK-zitting vereist. Voor toepassingen waarbij enige lekkage acceptabel is, kan een klep met metalen zitting worden gebruikt.
• Actuatorvereisten:Het koppel dat nodig is om de kogelkraan te bedienen, is afhankelijk van de grootte, het materiaal van de zitting en de druk. De actuator moet worden geselecteerd om het vereiste koppel te leveren, en het koppel moet worden berekend bij de bedrijfstemperatuur en -druk.

De volgende tabel biedt een beslissingsmatrix voor het selecteren van het juiste type kogelkraan op basis van de temperatuur- en drukomstandigheden.

Bij Zhejiang Bolaisi Valve Co., Ltd. staat ons technische team klaar om u te helpen bij de selectie van de juiste kogelkraan voor uw specifieke toepassing. We bieden gedetailleerde technische gegevens, materiaalcompatibiliteitstabellen en prestatieverificatietests om ervoor te zorgen dat de geselecteerde kogelkraan aan alle eisen voldoet. Onze kogelkraanproducten zijn ontworpen en vervaardigd volgens de hoogste normen, waardoor betrouwbare prestaties worden gegarandeerd in de meest veeleisende hogedruk- en hogetemperatuurtoepassingen.

7. Veelgestelde vragen (FAQ)

Vraag 1: Wat is de maximale temperatuur voor een kogelkraan met zachte zitting?

Antwoord: De maximale continue bedrijfstemperatuur voor een kogelkraan met zachte zitting is afhankelijk van het materiaal van de zitting. PTFE-stoelen zijn doorgaans bestand tegen temperaturen van 200 °C (392 °F), terwijl versterkte PTFE- en PEEK-stoelen tot 260 °C (500 °F) kunnen werken. Boven 260°C is een kogelkraan met metalen zitting vereist. De specifieke temperatuurlimiet moet bij de fabrikant worden geverifieerd, aangezien deze kan variëren afhankelijk van de druk en het specifieke stoelontwerp.

Vraag 2: Wat is het verschil tussen een zwevende kogel en een op een tap gemonteerde kogelkraan?

Antwoord: Bij een zwevend kogelontwerp is de kogel niet aan het kleplichaam bevestigd; het "zweeft" tussen de stoelen. De stroomopwaartse druk drukt de bal tegen de stroomafwaartse zitting, waardoor de afdichting ontstaat. Dit ontwerp is geschikt voor kleinere kleppen en lagere drukken. Bij een op een tap gemonteerd ontwerp is de bal bevestigd aan een as (de tap) die de bal ondersteunt en voorkomt dat deze stroomafwaarts beweegt. Dit ontwerp vermindert het bedieningskoppel en is geschikt voor grotere kleppen en hogere drukken. De selectie is afhankelijk van de vereisten voor grootte, druk en temperatuur.

Vraag 3: Kan een kogelkraan worden gebruikt voor debietregeling, of is deze uitsluitend bedoeld voor aan/uit-service?

Antwoord: Kogelkranen zijn primair ontworpen voor aan/uit (isolatie) service. Bepaalde kogelkraanontwerpen, zoals de V-vormige kogelkraan, zijn echter specifiek ontworpen voor toepassingen op het gebied van debietregeling. Deze kleppen zijn voorzien van een kogel met een V-vormige inkeping die zorgt voor een meer lineaire stromingskarakteristiek. Voor smoortoepassingen is een kogelkraan met V-vormige inkeping een gebruikelijke keuze.

Vraag 4: Wat is het benodigde koppel om een ​​hogedrukkogelkraan te bedienen?

Antwoord: Het benodigde koppel om een ​​kogelkraan te bedienen is afhankelijk van de maat, het materiaal van de zitting, de druk en de temperatuur. Het koppelvereiste wordt doorgaans berekend door de fabrikant van de klep en staat vermeld op het technische gegevensblad van de klep. Het koppel neemt over het algemeen toe met de druk en de grootte van de klep. Voor hogedruktoepassingen is vaak een pneumatische of elektrische actuator vereist.

Vraag 5: Wat is het verschil tussen een brandveilige en een niet-brandveilige kogelkraan?

Antwoord: Een brandveilige kogelkraan is ontworpen om een ​​afdichting te behouden, zelfs wanneer de zachte zittingen door brand worden beschadigd. Het brandveilige ontwerp omvat doorgaans een metaal-op-metaal zitting die zorgt voor een back-upafdichting in geval van brand. De brandveilige klep is getest volgens API 607 ​​of ISO 10497 om de prestaties ervan te verifiëren. Een niet-brandveilige kogelkraan heeft deze back-upafdichting niet en kan bij brand gaan lekken. Brandveilige kogelkranen zijn in veel toepassingen vereist, waaronder die in raffinaderijen en chemische fabrieken.

8. Conclusie

Kogelkranen zijn de voorkeurskeuze geworden voor hogedruk- en hogetemperatuurtoepassingen vanwege hun robuuste ontwerp, betrouwbare afdichtingsprestaties en veelzijdigheid. De selectie van de juiste kogelkraan voor een bepaalde toepassing vereist een zorgvuldige evaluatie van de bedrijfsomstandigheden, de vloeistofeigenschappen en de prestatie-eisen. De belangrijkste ontwerpelementen (het materiaal van de zitting, de behuizingsconstructie, de thermische compensatiefuncties en het brandveilige ontwerp) dragen allemaal bij aan de geschiktheid van de klep voor hoge druk en hoge temperaturen. Door deze ontwerpelementen en de bijbehorende technische overwegingen te begrijpen, kunnen ingenieurs en inkoopprofessionals kogelkranen selecteren die een betrouwbare en veilige werking bieden gedurende de levensduur van de apparatuur.

Bij Zhejiang Bolaisi Valve Co., Ltd. streven we ernaar hoogwaardige kogelkraanproducten te leveren die voldoen aan de veeleisende eisen van hogedruk- en hogetemperatuurtoepassingen. Onze kogelkranen zijn ontworpen met geavanceerde materialen, nauwkeurige bewerking en strenge tests om optimale prestaties en een lange levensduur te garanderen. We bieden een uitgebreid assortiment kogelkraanconfiguraties, waaronder ontwerpen met zachte en metalen zittingen, brandveilige en niet-brandveilige opties, en zwevende en op een tap gemonteerde ontwerpen.

Neem contact op met Zhejiang Bolaisi Klep Co., Ltd.voor technische assistentie bij het selecteren van de juiste kogelkraan voor uw hogedruk- en hogetemperatuurtoepassing.
