Dunne roestvrijstalen flenskogelkranen

Als betrouwbare fabrikant met geavanceerde productietechnologie is Bolaisi gespecialiseerd in ruimtebesparende vloeistofregelkleppen met strenge kwaliteitscontrole. Wij leveren dunne roestvrijstalen flenskogelkranen, met slanke gesmede behuizingen, hoge stroomefficiëntie en betrouwbare afdichting. Wij bieden op maat gemaakte maten en groothandelsdiensten om te voldoen aan de behoeften van industriële pijpleidingsystemen in besloten ruimtes.

Stuur onderzoek

Productomschrijving

Dunne roestvrijstalen flenskogelkranenzijn roterende vloeistofregelkleppen met een slank gesmeed huis en flensaansluiting, gebruikt voor snelle aan-uit- en basisstroomregeling. Ze zijn gebouwd van 304 / 316 / 316L roestvrij staal met een uit één stuk gesmeed slank lichaam en leveren volledige doorlaatstroming, betrouwbare bidirectionele afdichting en gemakkelijke 90°-bediening. Als compactkogelkraan, ze zijn de voorkeurskeuze overal waar installatieruimte, gewicht en schakelefficiëntie van cruciaal belang zijn.

30-50% Dunner lichaam

20-40% Lichter gewicht

≤0,01 MPa Drukdaling

425℃ Maximale servicetemp

Kernproductvoordelen

Ruimtebesparend slank ontwerp

Gesmede, slanke behuizing uit één stuk, 30%–50% dunner en 20%–40% lichter dan conventionele kogelkranen met flens — ideaal voor krappe ruimtes, skids en lichtgewicht apparatuur.

Hoge stroomefficiëntie

Kogel met volledige doorlaat en een soepel stromingspad; drukval ≤ 0,01 MPa bij nominaal debiet, aanzienlijk hogere doorstroomcapaciteit dan klepafsluiters.

Betrouwbare bidirectionele afdichting

Zachte PTFE-afdichting of harde metalen afdichting voor service bij hoge temperaturen en hoge druk; bidirectionele afdichting compatibel met tweerichtingsstroomleidingen.

Eenvoudige bediening en weinig onderhoud

90° rotatie voor snel aan- en uitzetten met laag bedieningskoppel; eenvoudige structuur voor eenvoudige vervanging van kerncomponenten en minimaal risico op vervuiling.

Hoogwaardig materiaal en conformiteit

304 / 316 / 316L roestvrijstalen behuizing, kogel en stuurpen met uitstekende corrosieweerstand en volledige traceerbaarheid van het materiaal.

Breed druk- en temperatuurbereik

PN16 – PN100 (Klasse 150 – 600) met een werktemperatuurbereik van -20℃ tot 425℃, afhankelijk van de afdichting en zittingkeuze.

Productdefinitie en werkingsprincipe

Dunne roestvrijstalen flenskogelkranen zijn roterende vloeistofregelkleppen met een slank gesmeed huis en flensaansluiting, gebruikt voor snelle aan-uit- en basisstroomregeling.

0° Volledig geopend

Poort uitgelijnd met stroomrichting - maximale stroomcapaciteit.

90° Volledig gesloten

Poort loodrecht op de stroom - volledige isolatie.

0–90° Versnelling

Tussenliggende hoeken zorgen voor een basisstroombeperking.

De actuator drijft de steel en de kogel aan om 0°–90° te draaien. 304/316/316L-materiaal zorgt voor een brede mediacompatibiliteit voor industriële toepassingen.

Kern technische parameters

Dunne roestvrijstalen flenskogelkranen zijn aanpasbaar aan verschillende temperatuur-, druk- en mediaomstandigheden. Alle parameters zijn uitvoerig getest om de stabiliteit en betrouwbaarheid van het product te garanderen en sluiten direct aan bij de daadwerkelijke gebruiksbehoeften van de koper.

Parameteritem	Parameterwaarde
Nominale diameter	DN15 ~ DN200 (NPS 1/2" ~ 8"); standaard: DN25, DN50, DN80, DN100
Drukklasse	PN16, PN25, PN40, PN64, PN100; Klasse 150, 300, 600
Toepasselijke temperatuur	PTFE: -20℃~120℃; FKM: -20℃~180℃; SS harde afdichting: -29℃~200℃; Stelliet: -40℃~425℃
Kernmateriaal	Lichaam / kogel / stuurpen: 304 / 316 / 316L; Afdichtingen: PTFE / FKM (zacht); RVS / Stelliet (hard)
Toepasselijke media	Water, zeewater, voedingsvloeistof, aardolie, hydraulische olie, chemisch oplosmiddel, zwak zuur/alkali, stoom, perslucht
Bediening	Handmatig (hendel/handwiel), wormwiel, elektrisch (Modbus optioneel)
Lichaamsstructuur	Slank gesmeed lichaam uit één stuk, 30%–50% dunner; volle boring

Hoofdtypen en toepassingsmatching

Handleiding voor zachte afdichting

PTFE / FKM · 90° snelle bediening

Gemeentelijke water-, HVAC-, voedsel- en drankleidingen waar snel handmatig aan-uit en geen lekkage vereist zijn.

Wormwiel met harde afdichting

Metaal/stelliet · Hoge temperatuur en druk

Petrochemische, stoom- en thermische oliesystemen van elektriciteitscentrales waarbij hoge temperatuur- en slijtvastheid van cruciaal belang zijn.

Elektrische zachte afdichting

Elektrische aandrijving · Feedback Optioneel

Geautomatiseerde HVAC-, waternetwerken en farmaceutische lijnen die bediening op afstand en geen lekkage vereisen.

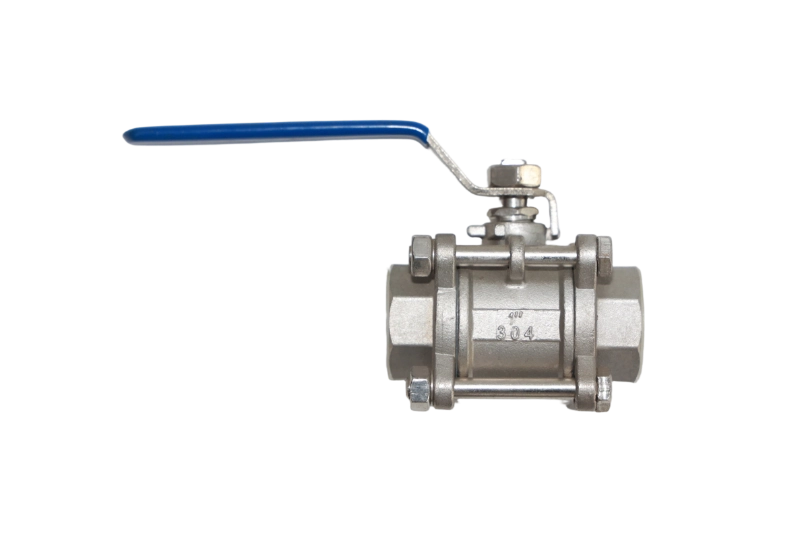

Voor volledig geautomatiseerde pijpleidingen, zie onzeroestvrijstalen elektrische kogelkranen. Voor schroefdraadverbindingen in strakke spruitstukken, zie onzeRVS kogelkranen met binnendraad.

Gids voor materiaalkeuze

Lichaam / bal / stuurpen

304 Algemene dienst

Water, lucht en olie; -20℃~100℃; kosteneffectief voor de gemeentelijke en algemene industrie.

316 Corrosiebestendig

Chloride-, zeewater- en zwakzuurservice; betere weerstand tegen putjes.

316L Hygiënische kwaliteit

Sterke corrosie en hygiënische service; FDA / 3A-conform voor voedsel- en farmaceutische lijnen.

Zeehonden

PTFE -20℃ ~ 120℃

Sterke corrosieweerstand, geen lekkage.

FKM (Viton) -20℃ ~ 180℃

Uitstekende chemische bestendigheid.

SS harde afdichting -29℃ ~ 200℃

Hogedruk- en schurende media.

Stelliet harde afdichting Tot 425℃

Extreme slijtvastheid.

Typische toepassingsscenario's

Dunne roestvrijstalen flenskogelkranen, met hun slanke ontwerp, efficiënt schakelen en betrouwbare afdichting, worden veel gebruikt in leidingsystemen in verschillende industrieën waar installatieruimte en schakelefficiëntie van cruciaal belang zijn.

Voedsel en farmaceutica

316L + PTFE zachte afdichting, slank ontwerp voor dichte productielijnen.

Petrochemisch

316 / 316L harde afdichting, klasse 150–600, voor oplosmiddelen bij hoge temperaturen en zure ruwe olie.

Gemeentelijk & Bouw

304 zachte afdichting voor watertoevoer-, HVAC- en secundaire watertoevoersystemen.

Industrieel en maritiem

Slank en lichtgewicht voor hydraulische, pneumatische en maritieme systemen; sterke trillingsbestendigheid.

Nieuwe energie en kracht

Harde afdichting voor hogetemperatuurkoeling en stoomleidingen in PV-, windenergie- en elektriciteitscentrales.

Installatie & Onderhoud

Installatiepunten

Bidirectionele afdichting; volg de stroompijl voor onderhoudsgemak; reserveer voldoende bedrijfsruimte.
Schone flenzen; gebruik de juiste pakkingen; draai de bouten kruislings aan in 2-3 fasen.
Schone pijpleiding; controleer de rotatie van de bal; test de elektrische actuator vóór installatie.
Langzaam op druk brengen, lucht laten ontsnappen, druktest gedurende 30 minuten vóór inbedrijfstelling.

Onderhoudspunten

Regelmatige inspectie: controleer lekkage, boutvastheid en werking; smeer de stuurpen maandelijks.
Vervang pakkingen, zittingen of pakkingen als er lekkage optreedt; refinish of vervang versleten harde afdichtingsoppervlakken.
Buitenkant reinigen, roestwerende olie aanbrengen; Verbeter de bescherming in chloor-/zoutomgevingen.
Repareer niet onder druk; verhelp storingen voorzichtig; Problemen met actuatoren veilig oplossen.
Onderhoudsgegevens vastleggen voor levenscyclusbeheer.

Waarom kiezen voor Bolaisi-kleppen

Geverifieerd kwaliteitssysteem

Gecertificeerd voorGB/T 19001-2016 / ISO 9001:2015internationaal kwaliteitsmanagementsysteem.

Smeden en bewerken in eigen huis

Volledige procescontrole van grondstof tot afgewerkte klep in onze eigen fabriek in Wenzhou.

100% drukgetest

Elke kogelkraan met dunne flens wordt vóór levering op de schaal en op de zitting getest.

Technische ondersteuning

Ons technische team helpt u bij het kiezen van lichaamsmateriaal, afdichtingstype, drukklasse en bediening.

Volledig productassortiment

Wij leveren ookroestvrijstalen flenskogelkranen, mantelgeïsoleerde kogelkranenEnkoolstofstalen kogelkranen.

OEM & ODM beschikbaar

Aangepaste formaten, materialen, flensstandaarden, bediening en naamplaatje-branding worden ondersteund.

Productafbeelding

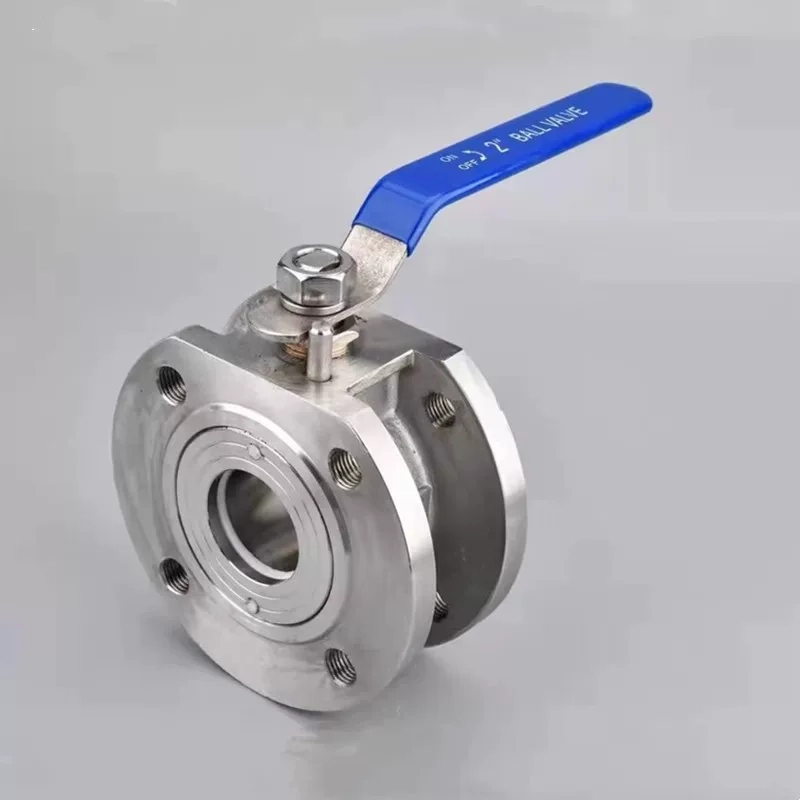

Thin Stainless Steel Flange Ball Valves – Slim Forged Flanged Ball Valve for Space-Limited Pipelines — Dunne roestvrijstalen flenskogelkranen — DN15–DN200, PN16–PN100 (klasse 150–600), 304 / 316 / 316L, slanke gesmede behuizing.

Veelgestelde vragen

Wat is een dunne roestvrijstalen flenskogelkraan?

Het is een geflensde kogelkraan met een slank gesmeed huis uit één stuk, dat 30%–50% dunner en 20%–40% lichter is dan conventionele geflensde kogelkranen. Het biedt volledige doorlaatstroming, bidirectionele afdichting en een snelle aan-uit-bediening van 90°, waardoor het ideaal is voor kleine ruimtes, dichte leidingsystemen en lichtgewicht apparatuur.

Hoeveel ruimte en gewicht bespaart het slanke ontwerp?

Vergeleken met standaard geflensde kogelkranen is het slanke, gesmede lichaam 30%–50% dunner en 20%–40% lichter. Dit vermindert de ondersteuningsvereisten, vereenvoudigt de lay-out van de leidingen en verlaagt de totale installatiekosten – vooral waardevol in skids, maritieme systemen en modulaire proceseenheden.

Welke drukklassen en maten zijn beschikbaar?

Wij vervaardigen dunne roestvrijstalen flenskogelkranen van DN15 tot DN200 (NPS 1/2" tot 8"), met standaardmaten DN25, DN50, DN80 en DN100. Drukklassen omvatten PN16, PN25, PN40, PN64, PN100 en klasse 150, 300, 600 om te passen bij verschillende pijpleidingclassificaties.

Wat is het verschil tussen zachte afdichting en harde afdichting?

Zachte afdichting maakt gebruik van PTFE- of FKM-zittingen voor -20 ℃ ~ 180 ℃ service zonder lekkage - ideaal voor water-, HVAC-, voedsel- en algemene chemische leidingen. Harde afdichting maakt gebruik van roestvrijstalen of stellietzittingen voor -29 ℃ ~ 425 ℃ gebruik met hoge druk en schurende media - ideaal voor petrochemische, stoom-, thermische olie- en krachtcentraletoepassingen.

Kan de klep worden geautomatiseerd met een elektrische actuator?

Ja. Alle modellen zijn geschikt voor elektrische (aan-uit of modulerend, Modbus optioneel) en pneumatische actuatoren via een standaard ISO 5211 montagepad. Wormwieloverbrenging en handmatige hendel- of handwielopties zijn ook beschikbaar. Zie onzeroestvrijstalen elektrische kogelkranenter referentie.

Biedt u OEM/ODM-productie aan?

Ja. Als directe fabriek ondersteunen wij op maat gemaakte carrosseriematerialen (304 / 316 / 316L), afdichtingstype (PTFE / FKM / SS / Stelliet), flensstandaard (GB / ANSI / DIN / JIS), bediening en klantbranding. Stuur uw tekening of specificatie en wij maken een passende prijsopgave. Alsjeblieftneem contact met ons opvoor details.

Klaar om dunne roestvrijstalen flenskogelkranen te bestellen?

Stuur ons uw maat, drukklasse, flensstandaard, medium en temperatuur. Onze ingenieurs zullen binnen 24 uur antwoorden met een technische oplossing en offerte.

Ontvang nu een offerte
