Waarom zijn hoogwaardige ventilatievlinderkleppen essentieel voor moderne industriële luchtstroomregeling?

Artikelsamenvatting: Ventilatievlinderkleppen met hoge prestatieszijn ontworpen voor lagedrukventilatie-, stofverwijderings-, uitlaat- en rookgassystemen met grote diameter, waarbij een stabiele luchtstroomregeling en corrosiebestendigheid van cruciaal belang zijn. In deze gids worden de structuur, materialen, actuatoropties, technische parameters, toepassingen, selectiecriteria en onderhoudsvereisten uitgelegd, zodat industriële kopers een beter geïnformeerde beslissing kunnen nemen over hun klepkeuze.

Inhoudsopgave

• Wat zijn hoogwaardige ventilatievlinderkleppen?
• Waarom zijn prestaties belangrijk in industriële ventilatiesystemen?
• Wat zijn de belangrijkste ontwerpkenmerken?
• Met welke technische parameters moeten kopers rekening houden?
• Pneumatisch versus elektrisch: welke actuator is beter?
• Waar worden deze kleppen vaak gebruikt?
• Hoe moet u de juiste klep selecteren?
• Hoe kunt u de klepprestaties op lange termijn behouden?
• Veelgestelde vragen

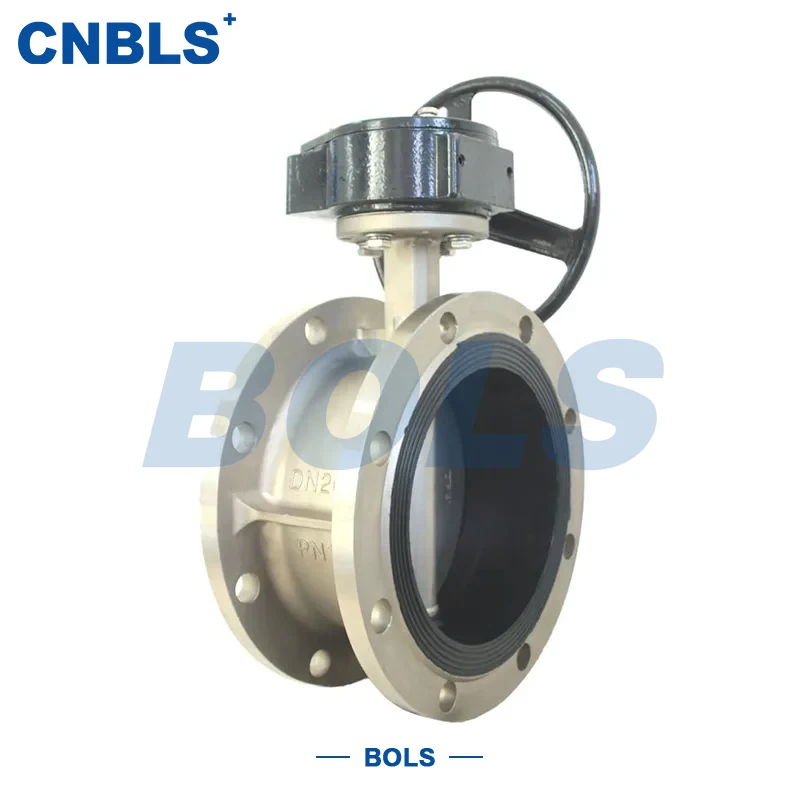

Wat zijn hoogwaardige ventilatievlinderkleppen?

Ventilatievlinderkleppen met hoge prestatieszijn gespecialiseerde stroomregelapparaten ontworpen voor industriële ventilatiepijpleidingen die onder relatief lage druk werken maar vaak een grote luchtstroomcapaciteit vereisen. VolgensBolaisiVolgens de productinformatie is de klepserie ontworpen voor ventilatie- en stofverwijderingstoepassingen en is verkrijgbaar in roestvrijstalen configuraties, waaronder SS304, SS316, SS304L en SS316L.

De klep maakt gebruik van een concentrische of hartlijnvlinderstructuur. Een cirkelvormige schijf draait rond de as van de steel om de luchtstroom te openen, sluiten of reguleren. Deze relatief eenvoudige constructie vermindert het aantal bewegende componenten en creëert tegelijkertijd een soepel stromingspad met relatief lage weerstand.

Bolaisi biedt twee primaire bedieningsconfiguraties:

• D641W:Pneumatische ventilatievlinderklep bediend door een luchtactuator.
• D941W:Elektrische ventilatievlinderklep bediend door een elektrische actuator.

Het productassortiment omvat nominale diameters van DN100 tot DN2000, waardoor het geschikt is voor toepassingen waarbij conventionele kleppen met een kleine diameter niet voldoende luchtstroomcapaciteit kunnen bieden.

Waarom zijn prestaties belangrijk in industriële ventilatiesystemen?

Industriële ventilatiesystemen verwerken vaak stoffige lucht, corrosieve gassen, rookgassen met een hoge temperatuur of grote hoeveelheden lucht. Een klep die overmatige weerstand creëert of niet bestand is tegen de gebruiksomgeving, kan de efficiëntie en betrouwbaarheid van het hele systeem negatief beïnvloeden.

Een goed geselecteerde ventilatievlinderklep kan helpen zorgen voor:

• Betrouwbare afsluiting en regeling van de luchtstroom.
• Lager drukverlies over grote ventilatieleidingen.
• Stabiele werking in stofrijke of corrosieve omgevingen.
• Handige integratie met gecentraliseerde automatiseringssystemen.
• Minder onderhoudsvereisten door een relatief eenvoudige structuur.

Voor inkoopteams moeten de klepprestaties daarom worden beoordeeld op basis van de volledige bedrijfsomgeving en niet alleen op basis van de diameter. Mediasamenstelling, temperatuur, druk, lekkagevereisten, actuatortype en installatienormen hebben allemaal invloed op de juiste configuratie.

Wat zijn de belangrijkste ontwerpkenmerken?

Concentrische vlinderstructuur

Het middellijnontwerp positioneert de schijf en de stuurpen rond dezelfde centrale as. De eenvoudige mechanische opstelling ondersteunt een soepele rotatie, een relatief laag bedieningskoppel en een efficiënte luchtstroomdoorgang. Deze kenmerken zijn vooral nuttig in ventilatiesystemen met een grote diameter en een hoog debiet.

Roestvrij stalen constructie

Afhankelijk van de toepassing kunnen het lichaam, de schijf, de stuurpen en andere drukdragende componenten worden geconfigureerd met corrosiebestendige roestvrijstalen materialen. Opties zijn onder meer CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L en F316L.

Dankzij deze materiaalflexibiliteit kunnen kopers de klepconstructie afstemmen op verschillende niveaus van gascorrosiviteit en temperatuurblootstelling.

Ventilatie-plicht afdichting

Het ventilatieafdichtingsontwerp van het W-type kan gebruik maken van een metalen afdichting of een samengestelde FKM- en roestvrijstalen afdichtingsconfiguratie. De selectie moet gebaseerd zijn op temperatuur, mediumkarakteristieken, verwachte slijtage en de vereiste lekprestaties.

Flensverbindingen

Geflensde uiteinden vereenvoudigen de installatie, positionering, inspectie en vervanging van pijpleidingen. De productinformatie identificeert GB/T 9113 en ANSI B16.5 als algemeen toepasselijke flensnormen.

Met welke technische parameters moeten kopers rekening houden?

Technische specificaties zijn vooral van belang bij de aanschaf van afsluiters voor grote industriële ventilatieprojecten. De volgende tabel geeft een overzicht van de belangrijkste specificaties van de Bolaisi-serie.

Deze specificaties moeten als uitgangspunt worden beschouwd. De definitieve selectie moet altijd gebaseerd zijn op de feitelijke projectomstandigheden en de door de fabrikant bevestigde technische documentatie.

Pneumatisch versus elektrisch: welke actuator is beter?

De keuze tussen pneumatische en elektrische aandrijving hangt grotendeels af van de beschikbare voorzieningen op de locatie, de besturingsfilosofie, de responsvereisten en de automatiseringsarchitectuur.

Pneumatische bedieningkan voordelig zijn wanneer rapid cycling en een bestaande persluchtinfrastructuur prioriteiten zijn.Elektrische bedieningkan handiger zijn wanneer bediening op afstand, modulerende besturing of directe integratie met een elektrisch besturingssysteem vereist is.

Waar worden deze kleppen vaak gebruikt?

Dankzij het brede diameterbereik, de roestvrijstalen materiaalopties en het ventilatiegerichte afdichtingsontwerp zijn deze kleppen geschikt voor meerdere industriële toepassingen.

• Metallurgie:Hoge temperatuur rookgasventilatie en uitlaatgasbeheersing.
• Energieopwekking:Ketelventilatie- en ontzwavelingssystemen.
• Chemische verwerking:Stofopvang- en corrosieve gasuitlaatsystemen.
• Bouwmaterialen:Industriële stofverwijderings- en ventilatieapparatuur.
• Mijnbouw:Mijnventilatie- en milieucontrolesystemen.
• Milieubescherming:Industriële uitlaat- en luchtbehandelingssystemen.
• Grote faciliteiten:Industriële installaties en grootschalige luchtbehandelingssystemen.

In deze omgevingen kan de klep worden gebruikt voor het afsluiten van de luchtstroom, debietregeling en debietregeling van het ventilatiesysteem.

Hoe moet u de juiste klep selecteren?

De aanschaf van industriële kleppen moet beginnen met een duidelijk inzicht in de feitelijke bedrijfsomstandigheden. Voordat u eenVentilatievlinderkleppen met hoge prestatiesconfiguratie, moeten kopers de volgende factoren evalueren:

1. Diameter pijpleiding:Bevestig de vereiste nominale diameter en aansluitmaten.
2. Bedrijfsdruk:Selecteer een drukklasse die geschikt is voor het ventilatiesysteem.
3. Bedrijfstemperatuur:Controleer of het lichaam, de schijf, de steel en de afdichtingsmaterialen geschikt zijn voor de maximale temperatuur.
4. Gassamenstelling:Identificeer corrosieve componenten zoals zwavel- of chloorhoudende gassen.
5. Stofconcentratie:Overweeg of stofophoping de schijf of afdichtingsoppervlakken kan aantasten.
6. Controlevereisten:Bepaal of handmatige, pneumatische, elektrische, aan-uit- of modulerende bediening vereist is.
7. Flens standaard:Zorg voor compatibiliteit met het bestaande pijpleidingflenssysteem.
8. Onderhoudsomgeving:Houd rekening met de toegankelijkheid voor inspectie, reiniging, onderhoud aan de actuator en vervanging van afdichtingen.

Voor projecten waarbij agressieve media of rookgassen met een hoge temperatuur betrokken zijn, is het selecteren van de juiste roestvrij staalkwaliteit en afdichtingsconfiguratie bijzonder belangrijk.

Hoe kunt u de klepprestaties op lange termijn behouden?

Zelfs een goed ontworpen industriële klep vereist passende inspectie en onderhoud. Goed onderhoud kan het risico op vastlopen, lekkage, defecte actuatoren en onverwachte stilstand verminderen.

• Verwijder regelmatig opgehoopt stof van afdichtingsoppervlakken.
• Inspecteer de schijf en de stuurpen op abnormale slijtage of corrosie.
• Controleer regelmatig de werking van de aandrijving en de montageverbindingen.
• Zorg bij pneumatische modellen voor een stabiele persluchtdruk tussen de aanbevolen bedrijfslimieten.
• Inspecteer de elektrische aansluitingen en de smering van de actuator op elektrische configuraties.
• Gebruik tijdens het opstarten bij hoge temperaturen geleidelijke verwarming waar dit door het systeemontwerp wordt vereist.
• Bewaak lekkage en bedrijfskoppel om ontwikkelingsproblemen vroegtijdig te identificeren.

Er moet een preventief onderhoudsschema worden opgesteld op basis van de bedrijfsfrequentie, de gassamenstelling, de temperatuur, de stofbelasting en de technische aanbevelingen van de fabrikant.

Veelgestelde vragen

Waar worden hoogwaardige ventilatievlinderkleppen voornamelijk voor gebruikt?

Ze zijn in de eerste plaats ontworpen voor ventilatietoepassingen met lage druk en grote diameter, waaronder stofverwijdering, industriële uitlaatgassen, luchtstroomafsluiting, stroomregeling en rookgassystemen.

Welke maten zijn beschikbaar?

Het genoemde Bolaisi-productassortiment omvat nominale diameters van DN100 tot DN2000, waardoor het geschikt is voor zowel middelgrote als zeer grote ventilatieleidingen.

Zijn deze kleppen geschikt voor corrosieve gassen?

Ja. Roestvaststalen materiaalopties zoals CF8M, CF3M, F316 en F316L kunnen een verbeterde corrosieweerstand bieden. De juiste kwaliteit moet worden geselecteerd op basis van de feitelijke gassamenstelling en bedrijfsomstandigheden.

Wat is het verschil tussen D641W en D941W?

De D641W maakt gebruik van een pneumatische actuator, terwijl de D941W een elektrische actuator gebruikt. Pneumatische bediening is geschikt voor snelle of frequente bediening, terwijl elektrische bediening nuttig is voor toepassingen op afstand en modulerende besturing.

Kunnen deze kleppen ventilatie bij hoge temperaturen aan?

Het genoemde technische bereik is -30°C tot 400°C. De feitelijk toegestane bedrijfstemperatuur is echter afhankelijk van het geselecteerde materiaal, de afdichtingsconfiguratie, het medium en de projectomstandigheden.

Hoe moet ik kiezen tussen metalen en composietafdichtingen?

Bij de keuze moet rekening worden gehouden met de bedrijfstemperatuur, de gassamenstelling, de lekkagevereisten, de slijtageomstandigheden en de verwachtingen over de levensduur. Voor specifieke projecten moeten kopers de afdichtingsconfiguratie bevestigen met de klepfabrikant voordat ze bestellen.

Conclusie

Hoogwaardige ventilatievlinderkleppen bieden een praktische oplossing voor industriële systemen die een grote luchtstroomcapaciteit, lage weerstand, betrouwbare afsluiting en geautomatiseerde werking vereisen. Met een concentrische constructie, roestvrijstalen materiaalopties, afdichting voor ventilatiedoeleinden, flensverbindingen en pneumatische of elektrische bediening kunnen ze worden geconfigureerd voor veeleisende toepassingen in de metallurgie, energieopwekking, chemische verwerking, mijnbouw, bouwmaterialen en milieubescherming. Als u betrouwbare industriële ventilatiekleppen aanschaft van een Chinese fabrikant of leverancier, zorg er dan voor dat de klepspecificaties zorgvuldig overeenkomen met uw systeemomstandigheden. Voor aangepaste configuraties, technisch advies of inkoopondersteuning,neem contact met ons opom uw projectvereisten met Bolaisi te bespreken en de juiste ventilatievlinderklepoplossing te vinden.
