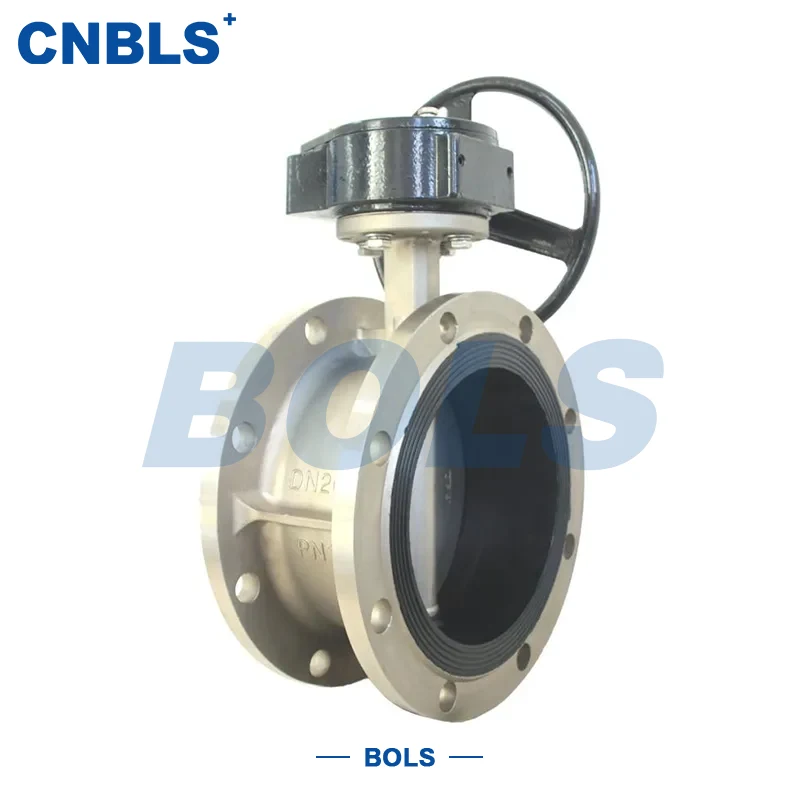

Ventilatievlinderkleppen met hoge prestaties

De High Performance ventilatievlinderkleppen zijn speciaal ontworpen voor industriële ventilatie- en stofverwijderingssystemen die werken onder lage druk en omstandigheden met grote diameter. Het kleplichaam en de belangrijkste drukdragende componenten zijn vervaardigd uit roestvrijstalen materialen zoals SS304, SS316, SS304L en SS316L, waardoor stabiele prestaties worden gegarandeerd in corrosieve gassen, met stof beladen lucht en rookgasomgevingen met hoge temperaturen.

Deze serie maakt gebruik van een concentrische (hartlijn) vlinderklepstructuur met flensverbindingen en een afdichtingsontwerp voor ventilatie (W-type). Het richt zich op het voldoen aan de eisen van grote stroomcapaciteit, lage weerstand en betrouwbaar openen en sluiten van ventilatieleidingen.

De twee modellen delen dezelfde klepstructuur en hetzelfde afdichtingsconcept, met als belangrijkste verschil het type actuator:

D641W: Pneumatische ventilatievlinderklep, bediend door een luchtactuator

D941W: Elektrische ventilatie vlinderklep, bediend door een elektrische actuator

De roestvrijstalen ventilatievlinderklep wordt veel gebruikt in de metallurgie, energieopwekking, chemische verwerking, bouwmaterialen, mijnbouw en milieubeschermingsprojecten.

Structuur en werkingsprincipe

Concentrisch structuurontwerp

De hoogwaardige ventilatievlinderkleppen hebben een concentrische structuur waarbij het midden van de schijf samenvalt met het midden van de steel. Tijdens bedrijf draait de schijf rond de steelas:

Eenvoudige structuur met minder componenten

Soepel stromingspad en lage luchtstroomweerstand

Laag bedrijfskoppel, geschikt voor ventilatiesystemen met grote diameter

Deze structuur biedt goede stabiliteit en kostenefficiëntie voor ventilatietoepassingen met lage druk en hoog debiet.

Flensverbinding

Het klephuis is aan beide uiteinden voorzien van integrale flenzen, waardoor directe montage op standaard ventilatiepijpleidingflenzen mogelijk is:

Nauwkeurige plaatsing van de installatie

Uniforme spanningsverdeling

Eenvoudig onderhoud en vervanging

Gemeenschappelijke flensnormen omvatten GB/T 9113 en ANSI B16.5.

Belangrijkste kenmerken

Volledige roestvrijstalen constructie

De hoofdcomponenten zoals het lichaam, de schijf en de stuurpen zijn gemaakt van roestvrij staal en bieden:

Uitstekende corrosie- en oxidatieweerstand

Geschiktheid voor zwavel- en chloorhoudende gassen

Structurele stabiliteit onder ventilatieomstandigheden bij hoge temperaturen

Afdichtingsontwerp voor ventilatie (W-type)

De klep is uitgerust met een afdichtingsstructuur die speciaal is ontworpen voor ventilatiediensten:

Optionele metaal-op-metaal afdichting of composietafdichting (FKM + roestvrij staal)

Evenwichtige afdichtingsbetrouwbaarheid en slijtvastheid

Lekkagepercentage conform JB/T 8692 ventilatievlinderklepnormen

Ontwerp met grote diameter en lage weerstand

Met nominale diameters variërend van DN100 tot DN2000 behoudt de klep:

Laag drukverlies over de klep

Stabiele openings- en sluitprestaties

Geschikt voor systemen met grote luchtstroom en lage werkdruk

Automatiseringsvriendelijke bediening

Zowel pneumatische als elektrische bedieningsopties ondersteunen een eenvoudige integratie in geautomatiseerde besturingssystemen, waardoor de hoogwaardige ventilatievlinderkleppen geschikt zijn voor gecentraliseerde toepassingen en toepassingen met afstandsbediening.

Vergelijking van actuatoren

Technische parameters

Materiaalspecificatie

Toepassingen

Rookgasventilatie op hoge temperatuur in de metallurgie

Ketelventilatie- en ontzwavelingssystemen in energiecentrales

Stofopvang- en uitlaatsystemen in de chemische en bouwmaterialenindustrie

Mijnventilatie- en milieubeschermingsprojecten

Industriële installaties en luchtbehandelingssystemen voor grote gebouwen

In deze toepassingen wordt de roestvrijstalen ventilatiesmoorklep voornamelijk gebruikt voor het afsluiten van de luchtstroom, debietregeling en regeling van de systeemstroomrichting.

Selectierichtlijnen

Selecteer een geschikte roestvrij staalsoort op basis van de gascorrosiviteit

Zorg ervoor dat druk- en temperatuurwaarden overeenkomen met de ontwerpvoorwaarden van het systeem

Let op de lichaamssterkte voor toepassingen met grote diameters

Kies pneumatische of elektrische bediening op basis van de vereisten voor locatiecontrole

Bediening en onderhoud

Verwijder regelmatig stof van afdichtingsoppervlakken om ophoping te voorkomen

Pas geleidelijke verwarming toe tijdens het opstarten bij hoge temperaturen

Zorg voor een stabiele luchttoevoerdruk voor pneumatische kleppen

Inspecteer periodiek de smering van de aandrijving en de elektrische aansluitingen

Productoverzicht

De roestvrijstalen D641W / D941W ventilatievlinderklep heeft een concentrische structuur, een roestvrijstalen constructie en een afdichtingsontwerp dat geschikt is voor ventilatie. Met flexibele pneumatische of elektrische bedieningsopties biedt deze roestvrijstalen ventilatievlinderklep betrouwbare prestaties voor industriële ventilatiesystemen die een stabiele werking en automatiseringscompatibiliteit vereisen.
