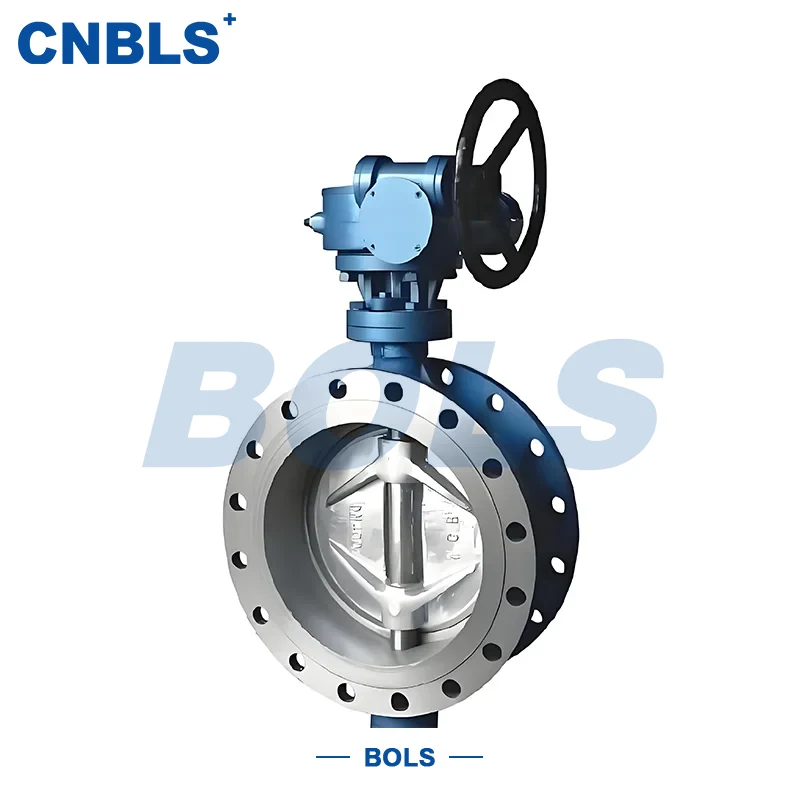

Roestvrijstalen elektrisch geflensde metalen vlinderkleppen met harde afdichting

De roestvrijstalen elektrische geflensde metalen vlinderkleppen met harde afdichting zijn een industriële vlinderklep met een drievoudige offsetstructuur, elektrische actuatoraandrijving en flensaansluiting. Het klephuis en de belangrijkste drukdragende componenten zijn vervaardigd uit 304, 316, 304L, 316L roestvrij staal of duplex roestvrij staal, met een metaal-op-metaal ontwerp met harde afdichting.

De klep wordt aangedreven door elektrische actuatoren die stuursignalen ontvangen en drijft de steel aan om de schijf te laten draaien, waardoor aan-uit-bediening op afstand of continue regeling van media in pijpleidingen mogelijk wordt. De drievoudige offsetstructuur vermindert effectief de wrijving op het afdichtingsoppervlak, waardoor stabiele afdichtingsprestaties behouden blijven, zelfs onder omstandigheden van hoge temperatuur, hoge druk en deeltjeshoudende media.

Deze elektrische, roestvrijstalen, geflensde metalen vlinderklep met harde afdichting combineert corrosieweerstand, slijtvastheid en structurele duurzaamheid, waardoor hij ideaal is voor industriële systemen die een hoge automatisering vereisen en onder zware omstandigheden werken.

Structuur en werkingsprincipe

1. Ontwerp met drievoudige offsetstructuur

De D943H-serie maakt gebruik van een klassieke vlinderklepstructuur met drievoudige offset:

Eerste offset: De as van de steel is verschoven ten opzichte van het midden van het kleplichaam.

Tweede offset: De as van de steel is verschoven ten opzichte van het midden van het afdichtingsoppervlak.

Derde offset: het afdichtingspaar vormt een hellende kegelstructuur.

Dankzij dit ontwerp kan de schijf loskomen van de klepzitting in de beginfase van het openen en sluiten, waardoor krassen op het afdichtingsoppervlak worden vermeden, slijtage effectief wordt verminderd en de levensduur wordt verlengd.

2.Elektrische rijmodus

De klep is voorzien van een elektrische aandrijving, verkrijgbaar in twee typen:

● Aan-uit-type (tweestandenregeling)

● Regeltype (proportionele regeling met 4–20 mA-signaal)

De actuator zet elektrische signalen om in mechanisch koppel, waardoor de gecoördineerde beweging van de stuurpen en schijf wordt aangedreven om stabiele, herhaalbare aan-uit- of regulerende acties te bereiken.

3. Belangrijkste kenmerken

Volledig roestvrijstalen drukdragende structuur

Het kleplichaam, de flenzen en de belangrijkste drukdragende componenten zijn integraal gegoten of gesmeed uit roestvrij staal en bieden:

● Uitstekende corrosieweerstand

● Stabiele sterkte bij hoge temperaturen

● Compatibiliteit met zure, alkalische, chloridehoudende of zwavelhoudende media

Metalen ontwerp met harde afdichting

Het metaal-op-metaal afdichtingspaar kan optioneel worden bedekt met een legering op stelliet- of nikkelbasis, met:

● Geen verzachting of veroudering onder hoge temperaturen

● Aanpassingsvermogen aan veelvuldig openen/sluiten en deeltjeshoudende media

● Naleving van API 609 Klasse V-lekkagevereisten

Flensverbinding

Het maakt gebruik van een standaard flensverbinding, voldoet aan nationale of Amerikaanse normen, vergemakkelijkt installatie en onderhoud, en is geschikt voor pijpleidingsystemen met een gemiddelde tot grote diameter.

Compatibiliteit met automatiseringssystemen

Deze roestvrijstalen elektrische geflensde metalen vlinderkleppen met harde afdichting kunnen direct worden geïntegreerd in DCS-, PLC- en andere besturingssystemen, ondersteunen afstandsbediening en statusfeedback, en zijn geschikt voor continu gebruik en gecentraliseerde besturingsscenario's.

Technische parameters

Materiaalspecificatie

Kleplichaam

Ventielschijf

Stuurpen en klepzitting

● Stuurpen: A182 F304 / F316 / F51

● Klepzitting: roestvrij staal, stelliet of legering op nikkelbasis

Toepassingen

Deze roestvrijstalen elektrische flensmetalen harde afdichting vlinderkleppen worden veel gebruikt op de volgende gebieden:

● Petrochemische fabrieken

● Stroom- en verwarmingssystemen

● Metallurgische en hogetemperatuurrookgasleidingen

● Kolenchemische en syngassystemen

● Gemeentelijke verwarmings- en industriële stoomleidingnetwerken

Typische media zijn onder meer stoom op hoge temperatuur, oververhitte stoom, met stof beladen rookgas, olieproducten, corrosieve chemische media en water op hoge temperatuur.

Selectierichtlijnen

Materiaalkeuze

Kies 304, 316 of duplex roestvrij staal op basis van gemiddelde corrosiviteit en temperatuur. Voor deeltjeshoudende omstandigheden kunt u kiezen voor schijven met overlay-lassen van harde legeringen.

Druk- en koppelafstemming

Voor toepassingen met een grote diameter of hoge druk kunt u de klep uitrusten met een elektrische actuator met hoog koppel om betrouwbaar openen en sluiten te garanderen.

Bevestiging van de bedieningsmodus

Selecteer het aan/uit-type voor eenvoudige openings-/sluittaken; kies het regeltype voor de stroom- of drukregelbehoeften.

Flens Standaard Uniformiteit

Zorg ervoor dat de klepflens qua drukklasse en type afdichtingsoppervlak volledig overeenkomt met de pijpleidingflens.

Korte bediening en onderhoud

● Inspecteer het kleplichaam, de flenzen, de actuator en de signaalbedrading vóór de inbedrijfstelling.

● Voor toepassingen bij hoge temperaturen: langzaam opwarmen om thermische schokken te voorkomen.

● Controleer regelmatig de afdichtingsprestaties en de werkingsstatus van de aandrijving.

● Voer in geval van lekkage of vastlopen alleen onderhoud uit nadat het systeem drukloos is gemaakt.

Technische samenvatting

Door de combinatie van een drievoudige offsetstructuur, een volledig roestvrijstalen druklagerontwerp en metalen harde afdichtingstechnologie, levert dit product een stabiele werking onder hoge temperaturen, hoge druk en complexe mediaomstandigheden. De roestvrijstalen elektrische geflensde metalen vlinderkleppen met harde afdichting zijn geschikt voor industriële pijpleidingsystemen met strenge eisen op het gebied van betrouwbaarheid, automatisering en levensduur.
