Roestvrijstalen handgreep Wafer-type metalen vlinderkleppen met harde afdichting

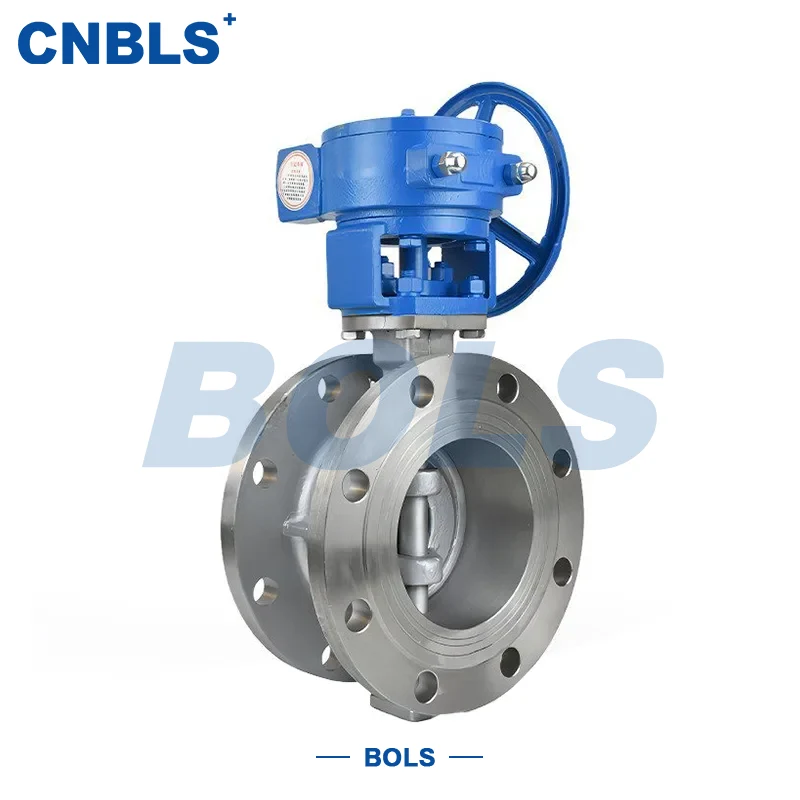

De roestvrijstalen D73H-handgreepbediende wafer-type metalen vlinderklep met harde afdichting is een industriële vlinderklep die voornamelijk is vervaardigd uit roestvrij staal en een dubbel offset-ontwerp heeft. Het integreert een handgreep met directe aandrijving, een wafelachtige verbinding en een metalen harde afdichtingsstructuur, waardoor het geschikt is voor toepassingen met middelhoge druk, hoge temperaturen en licht corrosieve toepassingen.

Door de hendel handmatig te draaien, draaien de klepsteel en de schijf synchroon om een ​​betrouwbare afsluiting en basisdebietregeling te bereiken. Het wafelvormige lichaamsontwerp resulteert in een compacter profiel, waardoor de installatieruimte wordt verminderd terwijl de structurele sterkte behouden blijft.

In industrieën zoals de petrochemie, energiesystemen, metallurgie, waterbehandeling en voedselverwerking worden de roestvrijstalen vlinderkleppen met wafervormige metalen harde afdichting vaak gebruikt in leidingsystemen die een combinatie van corrosiebestendigheid, temperatuurbestendigheid en eenvoudige installatie vereisen. Het is bijzonder geschikt voor toepassingen met beperkte ruimte en gematigde bedrijfsfrequenties.

Structurele kenmerken en werkingsprincipe

1. Dubbele offset metalen harde afdichtingsstructuur

De klep heeft een ontwerp met dubbele offset, waardoor de schijf tijdens het openen en sluiten snel loskomt van de zitting, wat wrijving en slijtage aanzienlijk vermindert. De metaal-op-metaalafdichting behoudt stabiele prestaties, zelfs bij hoge temperaturen, hoge druk of in media die sporendeeltjes bevatten, waardoor de verouderings- en storingsproblemen die gepaard gaan met zachte afdichtingen in omgevingen met hoge temperaturen worden vermeden.

2. Directe handgreepaandrijving

De handgreep is stevig verbonden met de stuurpen, waardoor een eenvoudige structuur ontstaat met een kort transmissiepad en minimaal energieverlies. Voor kleine tot middelgrote kleppen maakt dit snel openen/sluiten en betrouwbare positionering mogelijk, wat voldoet aan de praktische behoeften van handmatige veldbediening.

3. Wafer-type verbinding

Het kleplichaam wordt met behulp van doorgaande bouten tussen twee pijpflenzen geklemd, waardoor er geen onafhankelijke flenzen nodig zijn. Dit ontwerp vermindert het systeemgewicht en de installatiekosten, terwijl het ook eenvoudige demontage en onderhoud mogelijk maakt. Het is vooral handig in pijprekken of apparatuurruimtes met beperkte ruimte.

Technische parameters

• Nominale diameter: DN 50 – DN 600 (NPS 2" – 24")

• Drukklasse: PN 10 / 16 / 25, klasse 150 / 300

• Aansluiting: Wafer-type (GB/T 9113 / ANSI B16.5)

• Bediening: Directe hendelaandrijving

• Temperatuurbereik: -46℃ ~ 550℃

• Afdichtingstype: harde metalen afdichting (klasse V)

• Structuur: dubbele offset

• Normen: GB/T 12238, API 609, ANSI B16.34

Materiaalconfiguratie

Het lichaam, de schijf, de stuurpen en de zitting kunnen allemaal worden geselecteerd uit verschillende roestvrijstalen kwaliteiten, afhankelijk van specifieke media en bedrijfsomstandigheden.

• Lichaam: CF8 / CF8M / CF3 / CF3M

• Schijf: massief roestvrij staal of roestvrij staal met stelliet-overlay

• Stuurpen: A182 F304 / F316 / F304L / F316L

• Zitting: Afdichtingsoppervlak van roestvrij staal of stellietmetaal

Deze configuratie zorgt ervoor dat de roestvrijstalen vlinderkleppen met metalen handgreep en harde afdichting een lange levensduur behouden bij hoge temperatuur stoom, corrosieve vloeistoffen en licht schurende media.

Toepassingen

De klep is geschikt voor de volgende typische toepassingen:

• Hogetemperatuurolie- en stoompijpleidingen in petrochemische fabrieken

• Ketelsystemen en hulpleidingen in de energiesector

• Hoge temperatuur rookgas- en koelwatersystemen in de metallurgie

• Industriële en gemeentelijke waterzuiveringspijpleidingen

• Voedsel- en drankverwerking waar materiële zuiverheid vereist is

In deze scenario's bieden de roestvrijstalen vlinderkleppen met wafelvormige metalen handgreep en harde afdichting structurele sterkte, betrouwbaarheid van de afdichting, eenvoudig onderhoud en algehele kosteneffectiviteit van het systeem.

Selectie- en gebruiksaanbevelingen

Bij het selecteren van een klep zijn de belangrijkste overwegingen de corrosiviteit van het medium, de bedrijfstemperatuur en de pijpleidingdruk om een ​​goede afstemming van materiaal en afdichtingsstructuur te garanderen. Voor toepassingen met een grote diameter of hoge druk moet u controleren of het koppel van de handgreep voldoet aan de vereisten voor gebruik in het veld. Zorg er tijdens de installatie voor dat de flens uitgelijnd is en dat de bouten gelijkmatig worden vastgedraaid, zodat u optimaal gebruik kunt maken van de afdichtingsvoordelen van het wafelvormige ontwerp.

Onderhoud en operationele betrouwbaarheid

Regelmatige inspectie van de boutdichtheid, spindelpakking en slijtage van het afdichtingsoppervlak zal de levensduur van de klep effectief verlengen. De metalen structuur met harde afdichting maakt leppen en vervangen van componenten ter plaatse mogelijk, waardoor de operationele kosten op de lange termijn worden verlaagd en de betrouwbaarheid onder continue bedrijfsomstandigheden wordt verbeterd.
