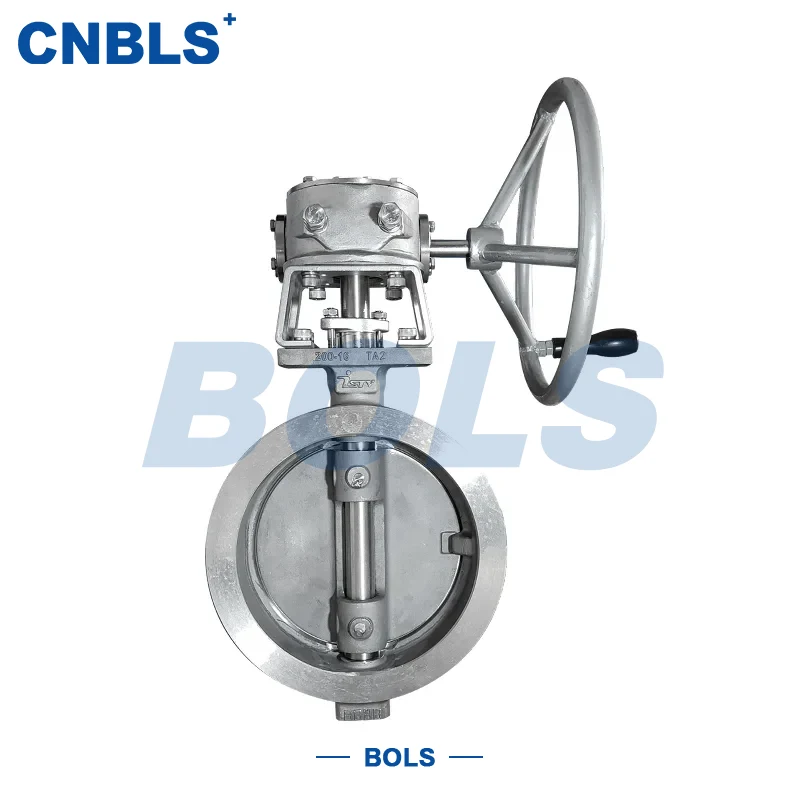

Handmatige roestvrijstalen flenstype metalen vlinderkleppen met harde afdichting

De handmatige roestvrijstalen flenstype metalen vlinderkleppen met harde afdichting zijn aan-uit- en regelkleppen die geschikt zijn voor zware industriële omstandigheden. Het is voornamelijk vervaardigd uit roestvrij staal voor drukdragende en mediacontactcomponenten en beschikt over een drievoudig offsetontwerp en een metalen structuur met harde afdichting. De klep wordt handmatig bediend om de schijf te laten draaien, waardoor een betrouwbare afsluiting en smoring van pijpleidingmedia wordt verkregen. De beproefde structuur en geoptimaliseerde krachtverdeling zorgen voor stabiele prestaties onder hoge temperaturen, hoge druk en corrosieve omgevingen. Op internationale markten wordt dit product gewoonlijk handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting genoemd en wordt het veel gebruikt in petrochemische, energie- en metallurgische systemen.

Structurele kenmerken en werkingsprincipe

De handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting hebben een klassiek drievoudig offset-ontwerp, waardoor de schijf tijdens het openen en sluiten geleidelijk loskomt van de zitting, waardoor wrijving en slijtage aanzienlijk worden verminderd. De metalen harde afdichting is gemaakt van roestvrij staal of gelegeerde materialen en het afdichtingsvlak kan worden versterkt met stelliet- of nikkelgebaseerde legeringsoverlay-lassen om uitstekende afdichtingsprestaties te behouden, zelfs onder omstandigheden van hoge temperatuur en hoge druk. Het flenseindvlak is machinaal vervaardigd volgens de GB- of ANSI-normen, waardoor een goede uitlijning tijdens de installatie wordt gegarandeerd en onderhoud ter plaatse wordt vergemakkelijkt. Dit type handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting wordt bediend via een handwiel of hendel, wat een eenvoudige structuur en hoge betrouwbaarheid biedt.

Belangrijkste productkenmerken

• Volledig roestvrijstalen constructie biedt uitstekende weerstand tegen corrosie en oxidatie

• Metalen ontwerp met harde afdichting, geschikt voor hoge temperaturen, hoge druk en schurende media

• Drievoudige offsetstructuur vermindert het bedrijfskoppel en verlengt de levensduur

• Flensaansluiting zorgt voor een stabiele installatie en compatibiliteit met diverse leidingsystemen

• Handmatige bediening maakt eenvoudig onderhoud en gecontroleerde bediening mogelijk

Typische toepassingen

De handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting worden veel gebruikt in mediumpijpleidingen met hoge temperaturen in petrochemische fabrieken, stoomsystemen in de energiesector, rookgas- en stofpijpleidingen in de metallurgie en corrosieve mediumsystemen in de waterbehandelings- en papierindustrie. In deze veeleisende omgevingen zorgen de handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting voor een stabiele werking, ondanks frequente temperatuurveranderingen en complexe mediaomstandigheden.

Belangrijkste technische parameters

• Nominale diameter: DN50–DN600 (NPS 2"–24")

• Drukklasse: PN10/16/25/40, klasse 150/300/600

• Aansluiting: Flens (GB/T 9113 / ANSI B16.5 RF)

• Bediening: handmatig (handwiel/hendel)

• Temperatuurbereik: -46℃ ~ 550℃

• Lekkageklasse: Klasse V (API 609)

• Structuur: drievoudige metalen harde afdichting

Materiaalconfiguratie

Het kleplichaam en de klep kunnen worden gemaakt van 304, 316, 304L, 316L of 2205 duplex roestvrij staal om aan verschillende eisen op het gebied van corrosieweerstand te voldoen. De klepsteel is doorgaans gemaakt van gesmeed roestvrij staal of duplexstaal voor een evenwicht tussen sterkte en taaiheid. De zitting en het afdichtingsvlak worden geselecteerd op basis van de bedrijfsomstandigheden en kunnen van roestvrij staal, stelliet of een legering op nikkelbasis zijn om een ​​betrouwbare metaalafdichting te garanderen.

Selectie- en gebruiksaanbevelingen

Bij het selecteren van een klep moeten factoren zoals mediumeigenschappen, ontwerpdruk en temperatuur zorgvuldig worden overwogen, en de flensstandaard moet overeenkomen met het bestaande leidingsysteem. Voor toepassingen met een grote diameter of hoge druk moet het handmatige bedieningskoppel worden geëvalueerd en kan een koppelverminderend mechanisme nodig zijn. Een juiste installatie en regelmatig onderhoud zullen de levensduur van de handmatige roestvrijstalen flensvormige metalen vlinderkleppen met harde afdichting effectief verlengen.

Onderhoud en exploitatiebeheer

Het wordt aanbevolen om uitgebreide bedrijfs- en onderhoudsrapporten op te stellen, en om regelmatig flensverbindingen, pakkingbussen en afdichtingsoppervlakken te inspecteren. In omgevingen met hoge temperaturen of corrosieve omstandigheden moeten verbeterde smering en anticorrosiemaatregelen worden geïmplementeerd om een ​​stabiele werking op de lange termijn te garanderen en betrouwbare bescherming voor de systeemveiligheid te bieden.
