Roestvrijstalen telescopische, metaalafgedichte vlinderkleppen

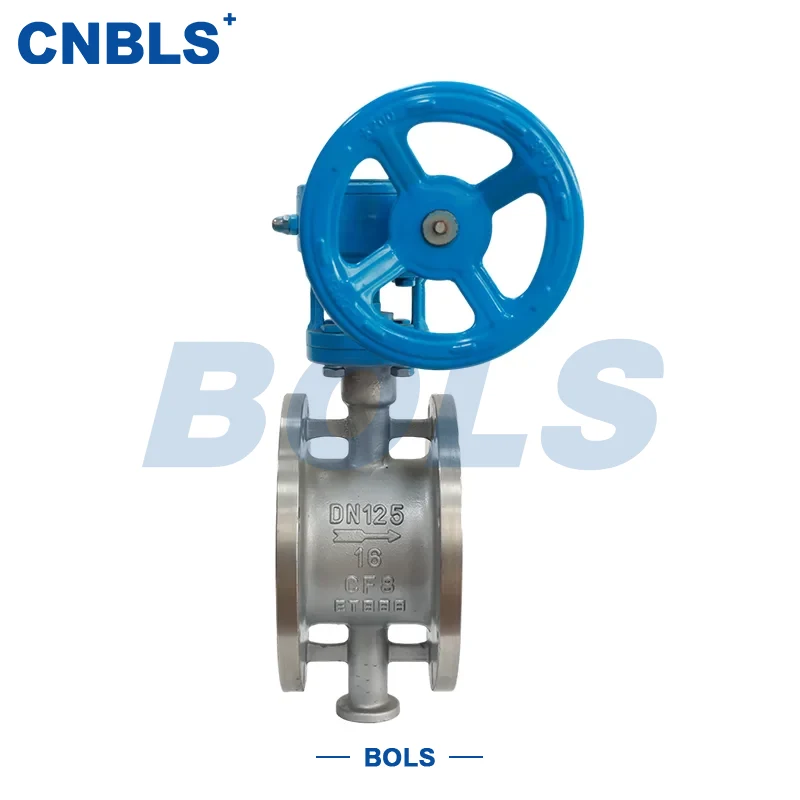

De roestvrijstalen SD343H telescopische metaalafgedichte vlinderklep is een middelgrote tot grote pijpleidingregelklep met een drievoudige offsetstructuur, metalen harde afdichting, axiale telescopische compensatie en wormwielaandrijving. Het gehele kleplichaam is vervaardigd uit roestvrijstalen materialen (304/316/304L/316L/2205 duplex roestvrij staal, enz.), waardoor het geschikt is voor omgevingen met hoge temperaturen, hoge druk en zeer corrosieve mediums.

Aangedreven door een wormwielmechanisme om de klepsteel te roteren, drijft de klep de schijf aan om de openings-, sluitings- of regelacties te voltooien, waardoor een betrouwbare afsluiting en stroomregeling van media wordt bereikt. Het kleplichaam integreert een ingebouwde telescopische compensatiestructuur, die axiale verplaatsingen kan absorberen die worden veroorzaakt door temperatuurverschillen in pijpleidingen zonder dat er extra dilatatievoegen nodig zijn, waardoor het risico op systeemspanningsconcentratie effectief wordt verminderd.

Met zijn stabiele structurele ontwerp en betrouwbare metaalafdichtingsprestaties worden de roestvrijstalen telescopische metaalafgedichte vlinderkleppen vaak gebruikt in industriële pijpleidingsystemen met complexe werkomstandigheden, frequente temperatuurschommelingen of lange pijpleidinglengtes.

Structuur en werkingsprincipe Beschrijving

1. Structuurontwerp met drievoudige offset

De klep maakt gebruik van de beproefde drievoudige vlinderklepstructuur van de SD343-serie. Door het drievoudige offset-ontwerp kan de schijf snel loskomen van de klepzitting tijdens de initiële openingsfase en pas lineaire compressie bereiken tijdens de laatste sluitfase, wat de volgende voordelen oplevert:

● Lage wrijving tijdens het openen en sluiten

● Minimale slijtage van het afdichtingsoppervlak

● Stabiel openings-/sluitmoment en lange levensduur

Deze structuur is bijzonder geschikt voor toepassingen met harde afdichtingen in metaal, waarbij betrouwbare afdichtingsprestaties behouden blijven, zelfs onder omstandigheden van hoge temperatuur en hoge druk.

2. Metalen harde afdichtingssysteem

Zowel de klepzitting als de klepafdichtingsoppervlakken zijn met precisie vervaardigd en geslepen uit metalen materialen, verkrijgbaar in twee opties: roestvrijstalen behuizingsafdichting of stelliet 6 overlay-lasstructuur. Het beschikt over:

● Bestand tegen hoge temperaturen en drukschokken

● Uitstekende erosie- en slijtvastheid tegen met deeltjes beladen media

● Geschikt voor veelvuldig openen en sluiten

Het metalen ontwerp met harde afdichting zorgt ervoor dat de klep stabiele afdichtingsprestaties behoudt in stoom, rookgas en deeltjeshoudende media met hoge temperaturen.

3. Telescopische compensatiestructuur

De klep is uitgerust met een ingebouwd axiaal telescopisch mechanisme dat binnen een bepaald bereik vrij kan uitzetten en samentrekken om de verplaatsing te compenseren die wordt veroorzaakt door thermische uitzetting en samentrekking van pijpleidingen:

● Het uitzettings-/krimpbereik varieert afhankelijk van de nominale diameter

● Vermindert effectief de flensverbindingsspanning

● Verbetert de algehele systeemveiligheid

Dit ontwerp is vooral van cruciaal belang voor verwarmingsleidingnetwerken, transmissiepijpleidingen over lange afstanden en systemen met aanzienlijke temperatuurschommelingen.

4. Wormwielaandrijfmechanisme

De klep wordt standaard geleverd met een wormwielaandrijfeenheid, gecombineerd met een handwiel voor bediening, en biedt de volgende kenmerken:

● Grote overbrengingsverhouding voor moeiteloos openen en sluiten

● Ondersteunt nauwkeurige stroomregeling

● Superieure zelfremmende prestaties voor een stabiele werking

In toepassingen met grote diameter of hoge druk kan wormwielaandrijving de operationele belasting effectief verminderen en de operationele veiligheid ter plaatse verbeteren.

Belangrijkste productkenmerken

● Volledig roestvrijstalen structuur voor stabiele corrosieweerstand

● Het drievoudige offset-ontwerp zorgt voor een laag openings-/sluitmoment en minimale slijtage

● Metalen harde afdichting is geschikt voor media met hoge temperaturen en hoge druk

● Ingebouwde telescopische compensatiefunctie van het kleplichaam vermindert de spanning in de pijpleiding

● Flensaansluiting maakt gemakkelijke installatie en onderhoud mogelijk

● Wormtandwielaandrijving zorgt voor een soepele en betrouwbare werking

De roestvrijstalen telescopische, met metaal afgedichte vlinderkleppen bieden een balans tussen de betrouwbaarheid van de afdichting en de structurele stabiliteit onder complexe werkomstandigheden, waardoor ze ideaal zijn voor continu werkende systemen op de lange termijn.

Typische toepassingen

Technische parameters

Beschrijving materiaalconfiguratie

Selectie- en gebruiksaanbevelingen

Wanneer u de roestvrijstalen telescopische, metaalafgedichte vlinderkleppen selecteert, moet u zich op de volgende sleutelfactoren concentreren:

1.Gemiddelde kenmerken: Kies het overeenkomstige roestvrij staal en afdichtingsmateriaal op basis van gemiddelde corrosiviteit en deeltjesgehalte.

2. Druk en temperatuur: Pas de ontwerpdruk aan en reserveer voldoende veiligheidsmarges.

3.Pijpleidingverplaatsing: Zorg ervoor dat het telescopische compensatiebereik van de klep groter is dan de werkelijke axiale verplaatsing van de pijpleiding.

4. Flensnormen: Controleer de consistentie met de on-site pijpleidingflensnormen.

5. Bedieningsmethode: Geef voor toepassingen met grote diameter of hoge druk prioriteit aan wormwielmechanismen met hoge overbrengingsverhoudingen.

Samenvatting

Door afdichtingsprestaties, verplaatsingscompensatie en operationele stabiliteit in één enkele klepeenheid te integreren, vermindert deze productserie het aantal systeemaccessoires en verbetert de algehele betrouwbaarheid van pijpleidingsystemen.

In industriële scenario's met middelhoge druk, hoge temperaturen en aanzienlijke verplaatsing van pijpleidingen, zorgen de roestvrijstalen telescopische, metaalafgedichte vlinderkleppen voor een stabiele werking op de lange termijn, verlagen ze de onderhoudsfrequentie en zijn ze zeer geschikt voor langdurig gebruik en grootschalige inzet in technische projecten.
