Y-type zeef

BolaisiY-type filters dienen als voorfiltereenheden voor pijpleidingen en onderscheppen vaste verontreinigingen zoals sediment en lasslakken om stroomafwaartse pompen, kleppen en instrumenten te beschermen. Ze zijn verkrijgbaar in meerdere behuizingsmaterialen en nominale diameters en zijn compatibel met water, olie, gas, stoom en andere media. Het verwijderbare scherm kan worden gereinigd en hergebruikt. Dankzij de flexibele installatieopties ondergaat elke unit meerdere fabrieksinspecties. Onze producten worden wereldwijd verkocht met een volledige garantie van 12 maanden, en aangepaste specificaties zijn op aanvraag beschikbaar.

Productdefinitie

Een Y-type zeef is een mechanische zuiveringsfitting die aan de voorkant van vloeistofpijpleidingen is geïnstalleerd en genoemd naar de schuine Y-vormige kleplichaamstructuur. Wanneer het medium door het kleplichaam stroomt, onderschept het ingebouwde precisiescherm de vaste deeltjes in de vloeistof, waardoor schoon medium naar stroomafwaartse apparatuur kan stromen. Y-type zeven zijn compatibel met water, olie, gas en andere media. De standaard mesh-specificaties zijn als volgt: mesh 18-30 voor waterdiensten, mesh 10-100 voor gasdiensten en mesh 100-480 voor oliediensten. De zeefcartridge kan worden verwijderd voor reiniging en herhaaldelijk worden hergebruikt. Dit product voert alleen voorfiltratie van onzuiverheden in de pijpleiding uit zonder de stroomsnelheid of druk van het medium te veranderen. Het kan worden gecombineerd met schuifafsluiters, kogelkranen, klepafsluiters, waterpompen, warmtewisselaars en debietmeters. Het vermindert slijtage, verstoppingen en ongeplande stilleggingen van pijpleidingapparatuur aan de bron, waardoor de kosten voor onderhoud en vervanging van apparatuur aanzienlijk worden verlaagd.

Technische specificaties

1. Merk:Bolaisi

2.Model: GL41H/W-16C/P

3. Nominale diameter: DN15 ~ DN300

4. Materiaal kleplichaam: WCB gegoten koolstofstaal / 304 roestvrij staal / 316 roestvrij staal

5. Drukklasse: PN10, PN16, PN25, PN40

6. Verbindingstype: flensverbinding

7. Schermmateriaal: 304 / 316 roestvrijstalen gaas

8. Filtratieprecisie van scherm: standaard 40/60/80/100 mesh (aanpasbaar)

9. Toepasselijke media: leidingwater, riolering, olieproducten, aardgas, stoom, enz.

10. Bedrijfstemperatuur: uitvoering uit gegoten staal ≤ 350 °C; RVS uitvoering ≤ 280°C

11. Vloeistofstroomrichting: Unidirectioneel rechtdoor

12. Installatievereiste: geschikt voor zowel horizontale als verticale pijpleidingen; de zeefkom moet naar beneden gericht zijn.

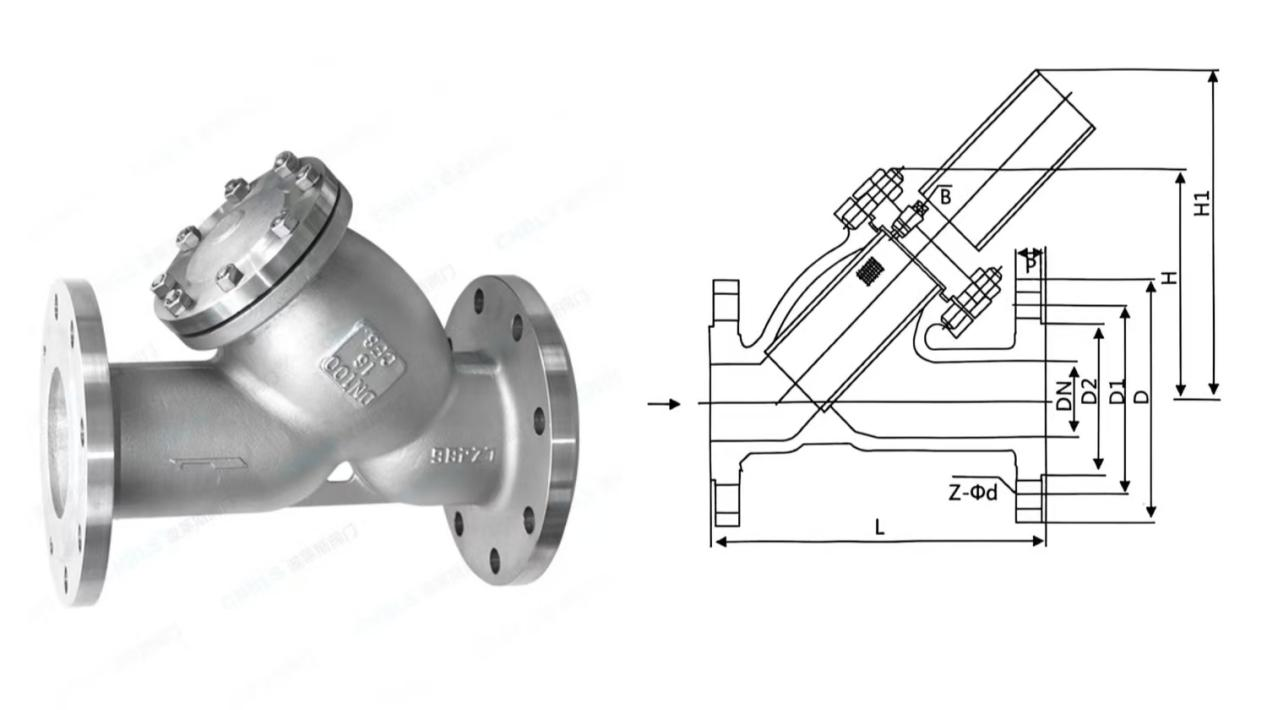

Producttekeningen en technische parameters

Garantieperiode en retour-/omruil-naverkoopreglement

1. Garantietermijn

AlleBolaisiY-type zeven worden geleverd met een volledige garantie van 12 maanden vanaf de datum waarop de goederen onze fabriek verlaten. Garantiedekking: Door de fabriek veroorzaakte kwaliteitsgebreken, waaronder gaatjes in klephuizen, flenslekkage, schade aan originele schermen en fouten in het productieproces. Uitsluitingen van garantiedekking: Schade veroorzaakt door ongeoorloofde demontage en montage, overmatige mediumcorrosie, impact door harde, korrelige voorwerpen, verstopping en vervorming van het scherm als gevolg van onregelmatig spuien, en gebruik boven de nominale druk- of temperatuurlimieten.

2. Retour- en ruilregels

1. Beschadigde goederen bij ontvangst of gebreken in de fabriekskwaliteit: klanten moeten echte foto's en videobewijs overleggen. Wij bieden gratis vervanging of gratis reparatieservice.

2. Annulering van de bestelling door de klant eenzijdig / onjuiste selectie van maat, parameters of normen: voor niet-geproduceerde bestellingen wordt een gedeeltelijke materiële schadevergoeding in mindering gebracht op de terugbetaling. Volledig afgewerkte en verzonden bestellingen komen niet in aanmerking voor onvoorwaardelijke retournering.

3. Retourneren zonder kwaliteitsproblemen: goederen moeten ongeopend blijven zonder gebruikskrasjes. De klant draagt ​​alle inkomende en uitgaande internationale logistiek, inklarings- en tariefkosten, plus een aftrek voor verwerkingsverlies voor retourverwerking.

Toepassingsgebieden

1. Gemeentelijke watervoorzienings- en drainageprojecten Voorfiltratie voor stedelijke hoofdleidingwaterleidingen, rioolwaterzuiveringsleidingen en secundaire watervoorzieningspomphuizen. Het onderschept sediment en pijpleidingroest om waterpompen, watermeters en drukreduceerventielen te beschermen.

2.Olie- en gasindustrie Transportleidingen voor ruwe olie, gasdrukregelstations en leidingen voor gastankstations. Het filtert lasslakken en metaalresten om vastlopen en defecten aan drukregelaars en debietmeters te voorkomen.

3. Chemische productielijnen Oliepijpleidingen voor warmteoverdracht, leveringslijnen voor zwakke zuren en zwakke alkaliën en reactorcirculatieleidingen. Het filtert kristallijne deeltjes in het medium om de levensduur van kleppen en warmtewisselaars te verlengen.

4. Energiecentrales en verwarming HVAC-systemen Ketelvoedingswaterleidingen, stoomnetwerken op hoge temperatuur en circulerende watersystemen voor centrale airconditioning. Het verwijdert kalk- en roestverontreinigingen om verstopping van de warmtewisselaarbuizen te voorkomen.

5.Metallurgie, papier- en textielindustrie Koelwatercirculatiesystemen en slibtoevoerleidingen. Het vangt vaste deeltjes op om walserijen, waterpompen en precisieregelkleppen van textiel te beschermen.

6. Ondersteuning voor overzeese commerciële apparatuur Vloeistofleidingen van zuiverwaterapparatuur, brandstofgestookte ketels, reinigingsmachines en luchtcompressoren. Ondersteunende inkoop op lange termijn door fabrikanten van apparatuur in Europa, Amerika en Zuidoost-Azië.

Waarom kiezenBolaisi-kleppen?

1. Directe levering vanuit de bronfabriek voor buitenlandse handel zonder tussenhandel. Wij bezitten onafhankelijke roestvrij staal- en gietstaalgieterijen en machinale werkplaatsen, op maat gemaakt voor overzeese markten. Wij garanderen stabiele doorlooptijden voor bulkbestellingen.

2. Volledig roestvrijstalen precisiescherm, herbruikbaar na herhaalde reiniging. Hoge temperatuur- en erosiebestendig met eenvoudige demontage. Het kan na spoelen met schoon water opnieuw worden geïnstalleerd zonder frequente vervanging van verbruiksartikelen, waardoor de bedrijfskosten op de lange termijn voor de klant worden verlaagd.

3. Meerdere materiaalopties voor alle werkomstandigheden, compatibel met complexe overzeese werkomgevingen Gietstaal is geschikt voor stoom op hoge temperatuur; 304 roestvrij staal past op water-, olie- en gasmedia; 316 roestvrij staal werkt voor licht corrosieve vloeistoffen. Onze producten voldoen aan uiteenlopende operationele eisen van chemische, thermische en watervoorziening- en drainageprojecten wereldwijd.

4. Fabrieksinspectie in drie stappen voor consistente exportkwaliteit. Alle producten ondergaan PMI-spectrumtesten van grondstoffen, hydrostatische sterktetesten van het kleplichaam en bemonsteringsinspectie van de zeeffiltratieprecisie. Bij elke unit is een fabrieksinspectiecertificaat gevoegd, dat voldoet aan de internationale normen voor vloeistofapparatuur.

5. Uitgebreid after-salessysteem voor de buitenlandse handel. Toegewijde accountmanagers voor de buitenlandse handel bieden één-op-één service. Bij eventuele storingen die zich binnen de garantieperiode voordoen, worden reserveonderdelen zo spoedig mogelijk verzonden.

Veelgestelde vragen (FAQ)

Vraag 1: Moet de Y-type zeef horizontaal worden geïnstalleerd? Kan het worden gebruikt op verticale pijpleidingen?

A: Het is toepasbaar op zowel horizontale als verticale pijpleidingen. Zorg ervoor dat de sedimentkom van de zeef naar beneden gericht is om sedimentatie van onzuiverheden en regelmatig spuien te vergemakkelijken.

Vraag 2: Hoe filtratieprecisie selecteren? Welke maaswijdte wordt aanbevolen voor verschillende media?

A: 40-60 mesh voor leidingwater en gewoon rioolwater; 60-80 mesh voor olieproducten en gas; 100–200 mesh voor pijpleidingen voor zuiver water en precisie-instrumenten. Aangepaste maaswijdten zijn op aanvraag verkrijgbaar.

Vraag 3: Model van gegoten staal of roestvrij staal voor stoompijpleidingen met een hoge temperatuur van 300°C?

A: WCB-gietstalen Y-type zeef heeft de voorkeur voor stoom van 300°C, met een maximale temperatuurbestendigheid van 350°C. Roestvrijstalen versies worden aanbevolen voor werkomstandigheden onder 280°C.

Vraag 4: Hoe maak ik een verstopt scherm schoon? Moet ik de hele unit uit de pijpleiding verwijderen?

A: Het is niet nodig om de flenzen van het kleplichaam te demonteren. Sluit eerst de voor- en achterafsluiters om de druk te laten ontsnappen en open vervolgens de onderste spuiplug om het vuile water af te tappen. Maak de bovenste eindafdekking los om het scherm te verwijderen voor doorspoelen en reinigen.

Vraag 5: Kan het worden uitgerust met een automatische spuiklep?

 EEN: Ja. De afblaaspoort van alle modellen maakt gebruik van standaard universele schroefdraad. Handmatige kogelkranen of spuikleppen met automatische timing kunnen worden geïnstalleerd om automatisch spuien zonder toezicht te realiseren.

Vraag 6: Kan een gecorrodeerd of beschadigd scherm binnen de garantieperiode gratis opnieuw worden uitgegeven?

A: Er wordt gratis vervanging voorzien als de schade wordt veroorzaakt door originele materiaal- of fabricagefouten. Als corrosieschade het gevolg is van een te hoge concentratie chloride-ionen, zuur of alkali in het medium, valt dit niet onder de garantie. Er kunnen wel vervangende schermen tegen kostprijs worden geleverd.
