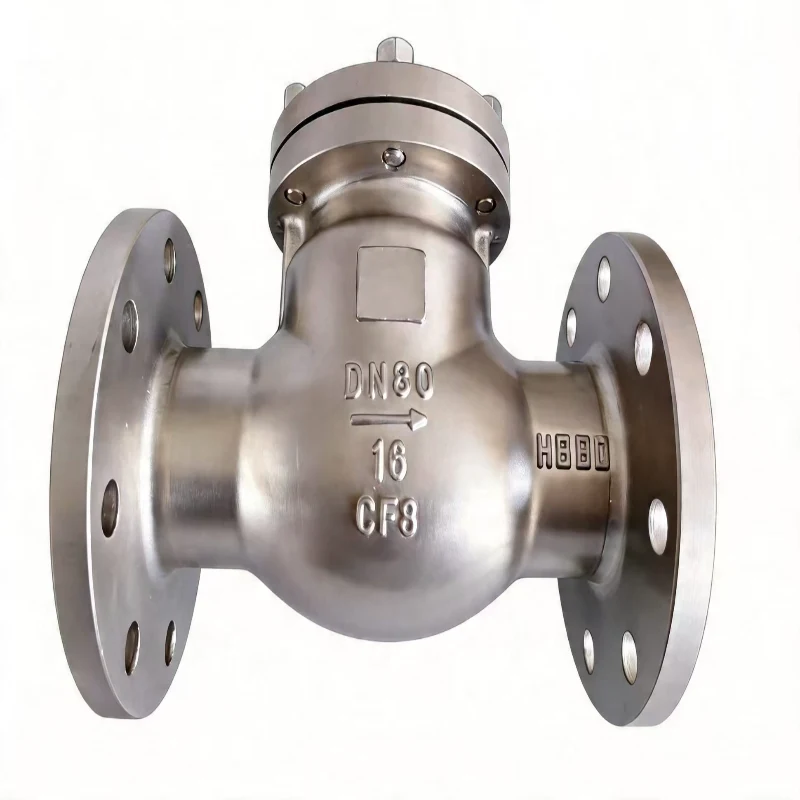

Geflensde terugslagklep

Bolaisi Valve biedt een uitgebreid assortiment terugslagkleppen, waaronder zwenk-, lift-, verticale, wafer-, vlinder-, stille en schijftypes, geschikt voor media zoals water, stoom en olie. Deze producten zijn ontworpen voor gebruiksomstandigheden bij lage, gemiddelde en hoge druk en bij hoge temperaturen. Ze ondersteunen exportaanpassingen, ondergaan volledige druktests in de fabriek, garanderen geen lekkage en hoge stabiliteit, en worden veel gebruikt in wereldwijde engineeringprojecten.

Productdefinitie

Geflensde terugslagkleppen zijn automatische beschermende pijpleidingkleppen die werken op basis van vloeistofdrukverschillen. Voorwaartse stroming duwt de klepschijf open, waardoor een soepele doorgang mogelijk is; Omgekeerd, als er terugstroming, drukomkering of onderdruk (als gevolg van systeemuitschakeling) optreedt, sluit de schijf onmiddellijk en automatisch, waardoor de tegenstroom volledig wordt geblokkeerd.

Deze kleppen werken volledig automatisch – zonder handmatige tussenkomst, extern energieverbruik of bewegende externe onderdelen – en zijn essentiële veiligheidscomponenten om terugstroming en waterslag te voorkomen, pompen te beschermen en schade aan apparatuur als gevolg van tegenstroom te voorkomen. Ze worden veel gebruikt bij pompuitlaten, in ketelleidingen, retourleidingen, aftakleidingen, gemeentelijke netwerken en chemische procesleidingen, en dienen als een cruciaal kleptype voor de veiligheid van industriële pijpleidingen.

Productclassificatie en belangrijkste specificaties

Mainstream-productserie

1. Terugslagklep (H44): grote boring, grote doorlaat, lage stromingsweerstand; geschikt voor hoofdpijpleidingen die water, olie of rioolwater vervoeren.

2. Terugslagklep omhoog (H41): hoge afdichtingsprecisie, geen lekkage; geschikt voor fijnchemische en hogedrukprocesleidingen.

3. Verticale terugslagklep (H42): Ontworpen voor verticale pijpleidingen; gevoelige terugstroompreventie.

4. Wafer-terugslagklep (H74): H74 Wafer-terugslagklep met lang patroon: pijpleidingen met een groot kaliber, hogedrukomstandigheden, stoom op hoge temperatuur, olie en gas en industriële media met kleine onzuiverheden.

H74 Wafer-terugslagklep met dun patroon: Toepassingen met beperkte installatieruimte of compacte leidingindelingen (interne apparatuur, smalle pijpschachten, hoogbouw watertoevoer/-afvoer).

5. Vlinderterugslagklep (H76/H77): dun en lichtgewicht, lage kosten, snelle installatie; geschikt voor brandbeveiliging en wateraan-/afvoersystemen.

6. Silent Check Valve (HC41): Kleinschalige industriële pijpleidingen voor schoon water of licht corrosieve vloeistoffen.

7. Schijfterugslagklep (H46): Procespijpleidingen met grote diameter voor gemeentelijke watervoorziening/-afvoer, rioleringsnetwerken, zeewatercirculatiesystemen, chemische fabrieken, energiecentrales en metallurgie.

8. Stille terugslagklep (HC42): schokvrije sluiting, voorkomt waterslag; ontworpen voor hoogbouw en pompkamers.

Technische specificaties

Verschillen en kenmerken van verschillende terugslagkleppen

1. Algemene structurele samenstelling

De algehele structuur van de terugslagklep is eenvoudig en stabiel en bestaat uit vijf kerncomponenten: kleplichaam, klepzitting, schijf, pen-/veersamenstel en afdichtingspaar.

Geen tandwielen, handwielen of actuatoren; de constructie heeft een extreem laag uitvalpercentage en is vrijwel onderhoudsvrij.

2. Structurele kenmerken van verschillende terugslagkleppen

H41 Terugslagklep

Structuur: Flensverbinding; schijf gaat verticaal omhoog; beschikt over een geïntegreerde geleidehuls.

H42 Verticale terugslagklep

Structuur: Rechthoekige configuratie (90° inlaat/uitlaat); speciaal ontworpen voor verticale installatie.

H44 Terugslagklep met flens

Structuur: Flensverbinding; schijf uit één stuk op een zwenkarm opent en sluit via een zwaaiende beweging.

H46 vlinderterugslagklep (dubbel doel: flens/wafer)

Structuur: Wafer- of flensmontage; beschikt over twee vlindervormige schijfhelften die synchroon openen en sluiten via een torsieveer.

H74 Wafer-terugslagklep (verkrijgbaar in dunne/korte en lange series)

Structuur: ultradun ontwerp met één schijf en veer; geborgd door klemming tussen twee flenzen.

H76 Terugslagklep in vlinderstijl

Structuur: montage in wafelstijl; eenarmig zwenkmechanisme (in wezen een wafelversie van de H44).

H77 Terugslagklep in vlinderstijl (ultradun/kort type)

Structuur: compact ontwerp met dubbele schijven in wafelstijl; dunner profiel dan de H46.

HC41 Stille terugslagklep

Structuur: Van een flens voorzien verticaal type; conische schijf met sterke voorgespannen veer voor snelle sluiting.

HC42 Stille terugslagklep

Structuur: rechthoekige configuratie met veerondersteund hefmechanisme; een model met stille werking, ontworpen voor verticale pijpleidingen.

Toepassingsgebieden

1. Gemeentelijke watervoorziening en -afvoer

Stedelijke watervoorzieningsnetwerken, pompkamers voor secundaire watervoorziening, pijpleidingen voor rioolwaterzuivering en afvoeropeningen van pompstations; voorkomt terugstroomschade aan pompen tijdens het uitschakelen.

2. Brandbeveiligingssystemen

Hoofdleidingen voor sprinklerinstallaties, pompleidingen voor drukbehoud en pompkamerunits; voorkomt terugstroming van water onder hoge druk en zorgt voor een stabiele netwerkdruk en veiligheid.

3. Thermische en energiesectoren

Stoompijpleidingen in thermische energiecentrales, warmwatercirculatiesystemen en afvoerleidingen voor ketels; voorkomt dat terugstroming van stoom of water van hoge temperatuur de apparatuur beschadigt.

4. Petrochemische industrie

Olietransportpijpleidingen, leidingen voor chemische vloeistoffen en transportsystemen voor zuur/alkali; beschermt reactievaten, pomplichamen en instrumentatieapparatuur.

5. Hoogbouw en bouwprojecten

Hoge watertoevoerstijgbuizen en boosterpompleidingen; voorkomt waterslag, vermindert geluid, stabiliseert de druk en voorkomt terugstroming.

6. Milieubescherming, nieuwe energie- en gassystemen

Uitlaatgasbehandelingsapparatuur, aardgastransportpijpleidingen en circulerende vloeistofsystemen; zorgt voor een stabiele, unidirectionele stroming binnen de leidingen.

Gids voor nauwkeurige selectie van terugslagkleppen

Stap 1: Overweeg het medium (elimineert de helft van de modelopties)

1. Schoon water/zuiver water (geen onzuiverheden): Alle modellen geschikt; voor stille werking → HC41; voor ruimtebesparend → H74/H77

2. Riolering/water met sediment of onzuiverheden: HC41/HC42/H74 verboden; geef prioriteit aan H44, H46, H76

3. Stoom op hoge temperatuur (>120°C): Alle veerbelaste modellen met zachte rubberen afdichtingen (HC-serie, H74) zijn verboden; selecteer H41 of H44 met metaal-op-metaal harde afdichtingen

4. Corrosieve chemische media: Upgrade het kleplichaam naar 304/316 roestvrij staal; geef prioriteit aan H41- of H46-structuren

Stap 2: Houd rekening met installatieruimte

1. Extreem beperkte ruimte: geef prioriteit aan wafertypen: H74 > H77 > H46

2. Standaard pompkamers/geflensde leidingen (geen ruimtebeperkingen): Geflensde modellen HC41, H44, H46

3. Vaste verticale 90° haakse leidingindeling: Selecteer H42 of HC42

Stap 3: Kernvereisten: moeten waterslag of geluid worden geëlimineerd?

1. Stille werking en waterslagpreventie vereist (residentiële watervoorziening/pompkamers onder appartementen): HC41 heeft de voorkeur; H74 voor krappe ruimtes; HH46 langzaam sluitend model voor grote, krachtige pompen

2. Lichte waterslag aanvaardbaar; focus op doorstroomcapaciteit en duurzaamheid: H44, H46, H76

3. Hogedrukprocesleidingen (geluid is geen probleem): H41 hard afgedichte terugslagklep

Stap 4: Beperkingen voor de installatieoriëntatie

1. Geschikt voor horizontale of verticale installatie: HC41, H41, H46, H74, H77

2. Alleen verticale installatie: H42, HC42

3. Verticaal neerwaartse installatie verboden: Alle zwenkkleppen H44/H46/H76 (door zwaartekracht ondersteunde sluiting)

Belangrijkste verkoopargumenten van Bolais-terugslagkleppen

1. Volautomatisch, onderhoudsvrij ontwerp

Geen bedieningsmechanismen of gemakkelijk versleten onderdelen; automatische terugstroompreventie; vereist geen routineonderhoud gedurende de levensduur, waardoor de technische O&M-kosten aanzienlijk worden verlaagd.

2. Strenge fabriekstesten

Elke terugslagklep met flens ondergaat een druktest op de behuizing en een afdichtingstest met omgekeerde druk om problemen met terugstroming, microlekkage en drukverlies te elimineren.

3. Uitgebreide materiaal- en specificatiedekking

Verkrijgbaar in koolstofstaal, roestvrij staal en 316L met ultralaag koolstofgehalte; precies afgestemd op elke bedrijfsomstandigheden – geen onderspecificatie of verspilling.

4. Stabiele afdichting en sterke waterslagbestendigheid

Het geoptimaliseerde schijfcontragewicht en de veerspanning zorgen voor een snelle maar zachte sluiting, waardoor waterslag, impactgeluid en trillingen in de pijpleiding worden geëlimineerd.

5. Voldoet aan de wereldwijde exportnormen

Volledige sets exportdocumentatie, goedereninspectierapporten en materiaalspectrale analyserapporten beschikbaar.

6. Directe fabriekslevering met ruime voorraad

Grote voorraad standaardmodellen; ondersteunt urgente bestellingen, exportorders voor volledige containers en niet-standaard maatwerk.

Veelgestelde vragen

Vraag 1: Kunnen terugslagkleppen met flens de stroomsnelheid regelen?

A: Nee, ze kunnen de stroom niet reguleren. De enige functie van een terugslagklep is om stroming in één richting mogelijk te maken en terugstroming te voorkomen; het is een veiligheidsklep en beschikt niet over smoor- of drukregelende eigenschappen.

Vraag 2: Zijn er specifieke vereisten voor de installatierichting?

EEN: Ja. Het kleplichaam is voorzien van een stroomrichtingpijl; de installatie moet in lijn zijn met de stroomrichting van het medium. Verticale pijpleidingen vereisen specifieke terugslagkleppen voor verticale installatie.

Vraag 3: Zijn terugslagkleppen gevoelig voor storingen? Hebben ze regelmatig onderhoud nodig?

A: Terugslagkleppen hebben een minimalistische structuur zonder complexe transmissiecomponenten, wat resulteert in extreem lage uitvalpercentages en vrijwel onderhoudsvrije werking; ze behoren tot de meest stabiele kleptypen voor industriële pijpleidingen.

Vraag 4: Kunnen terugslagkleppen worden gebruikt voor rioolwater of media die slib/sediment bevatten?

EEN: Ja. Terugslagkleppen hebben de voorkeur; ze bieden een breed stroompad dat verstopping tegengaat, waardoor ze geschikt zijn voor media die sporen van onzuiverheden bevatten.

Vraag 5: Welk type terugslagklep wordt gebruikt voor stoomtoepassingen bij hoge temperaturen?

A: Voor stoom op hoge temperatuur raden wij WCB-koolstofstalen hardafgedichte terugslagkleppen van het zwenk- of lifttype aan; ze bieden weerstand tegen hoge temperaturen, erosieweerstand en maatvastheid.
