NL Terugslagkleppen

GB terugslagkleppen, ook bekend als terugslagkleppen of eenrichtingskleppen, zijn volautomatische pijpleidingbeschermingskleppen die volledig openen en sluiten door middendruk, zonder dat handmatige bediening of externe voeding nodig is.

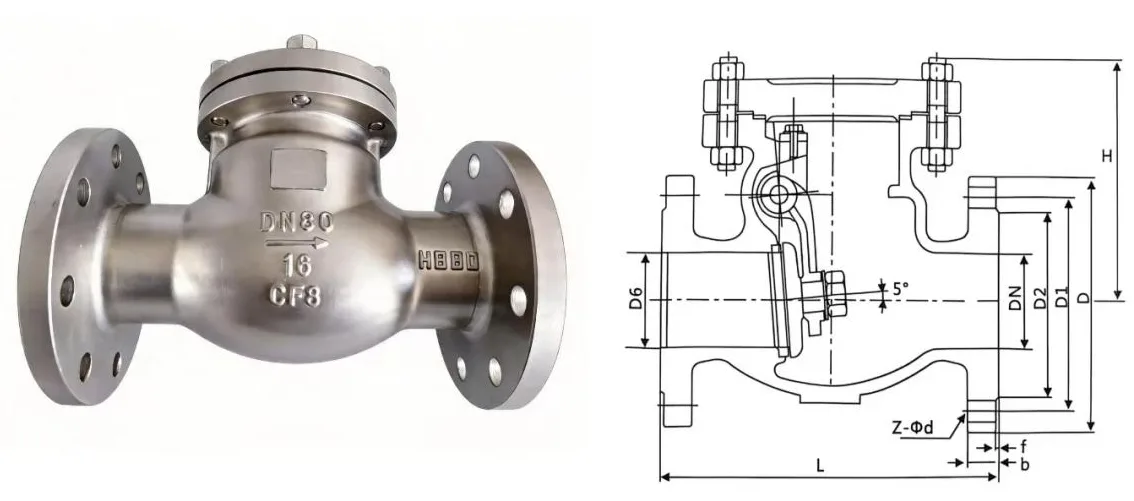

Door gebruik te maken van een geïntegreerde ingebouwde schommelconstructie, zijn de belangrijkste openings- en sluitingscomponenten, waaronder schijven, penschachten en tuimelaars, allemaal ingesloten in het kleplichaam zonder zichtbare transmissieonderdelen, waardoor externe lekkage effectief wordt verminderd en uitstekende afdichtingsprestaties worden geleverd. Het ontwerp met een recht doorstroomkanaal verlaagt de stromingsweerstand en het drukverlies, ideaal voor pijpleidingen met grote stroming. Een oppervlak van harde legering is optioneel voor het afdichtingsoppervlak van de zitting om de slijtvastheid, corrosieweerstand en erosieweerstand aanzienlijk te verbeteren, waardoor de levensduur wordt verlengd. Het is vervaardigd in volledige overeenstemming met de nationale normen en is een standaard eenrichtingsbeschermingsaccessoire voor pijpleidingsystemen.

Productkernparameters

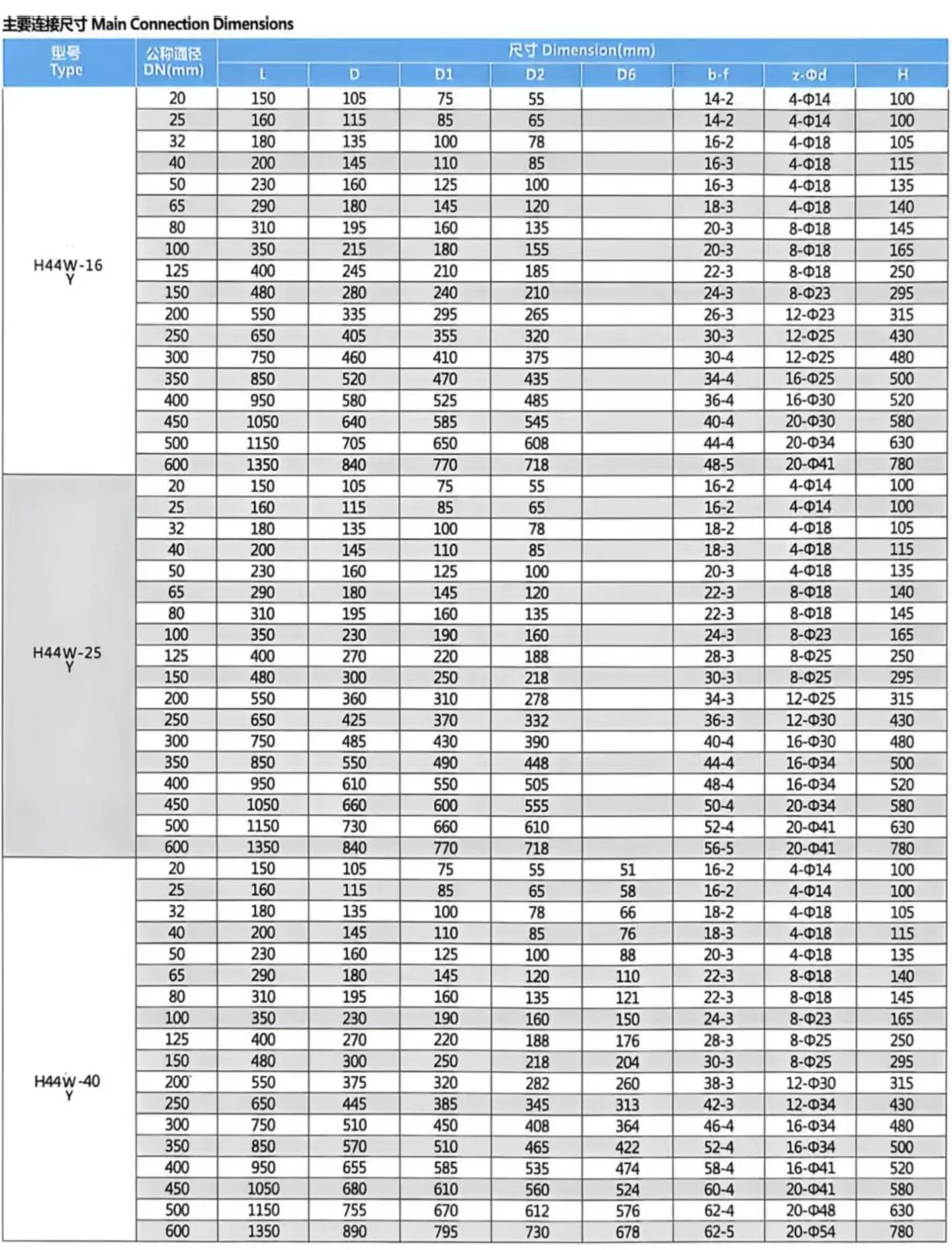

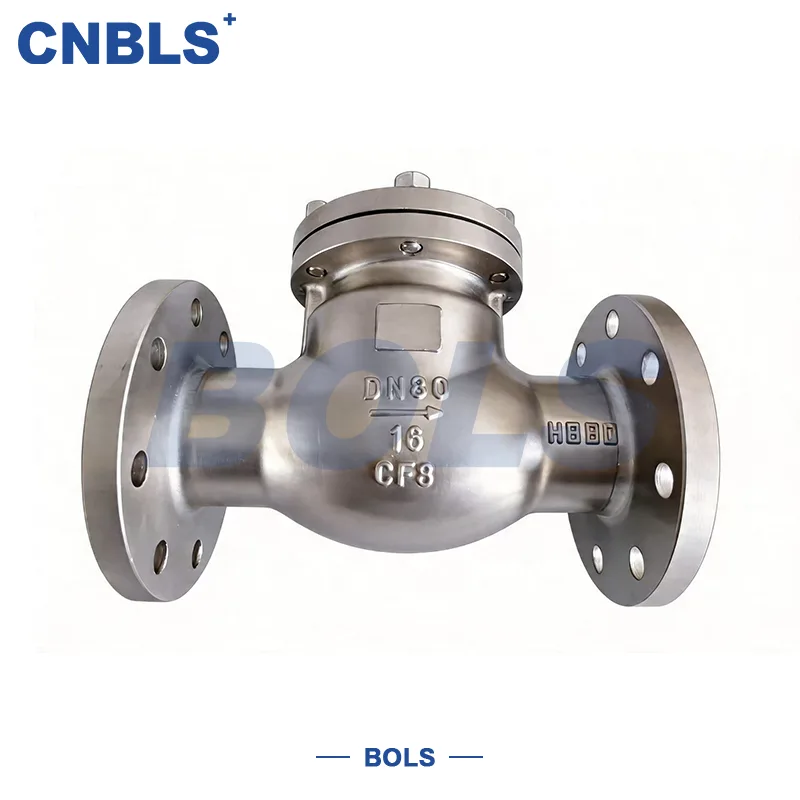

Deze serie GB-terugslagkleppen, ontwikkeld door Bolaisi, omvat alle modellen van H44W/Y-16P/25P/40P. Gemaakt van hoogwaardig roestvrij staal met flensaansluiting voor eenvoudige installatie, dient het als een kern-terugslagklep voor industriële en civiele pijpleidingsystemen. Het past zich aan vloeistoftransport onder meerdere werkomstandigheden aan met een stabiele en betrouwbare werking.

Kerntoepassingsscenario's en belangrijkste toepassingen

GB-terugslagkleppen hebben een sterk universeel aanpassingsvermogen en worden op grote schaal toegepast in vloeistofpijpleidingsystemen in verschillende sectoren:

Gemeentelijke en gebouwwatervoorziening en -afvoer

Gebruikt in gemeentelijke watervoorzienings- en afvoernetwerken, voor het bouwen van secundaire watervoorzienings- en rioolafvoersystemen. Het voorkomt het terugstromen van het medium tijdens het afsluiten van het water of het uitschakelen van de pomp, waardoor watervervuiling en onevenwichtigheid van de leidingnetwerkdruk worden vermeden.

Petrochemische industrie

Geschikt voor transportleidingen voor ruwe olie, geraffineerde olie en chemische media. Het stopt de omgekeerde rotatie van de pomp en kruisbesmetting van grondstoffen veroorzaakt door terugstroming, waardoor veilige en stabiele productieprocessen worden gegarandeerd.

Energie- en thermo-elektrische industrie

Toegepast in ketelstoom-watersystemen van energiecentrales, circulerende koelwatersystemen en gecombineerde warmte- en krachtleidingnetwerken. Het voorkomt het terugstromen van stoom en gecondenseerd water om kernapparatuur zoals stoomturbines en waterpompen te beschermen.

HVAC- en brandbeveiligingssystemen

Afgestemd op de watercirculatie van centrale airconditioning, verwarmingsleidingnetwerken, sprinkler- en brandkraansystemen. Het elimineert verstoringen van de systeemdruk veroorzaakt door terugstroming van het medium en garandeert de betrouwbaarheid van de werking bij brand.

Metallurgische industrie

Op grote schaal gebruikt in circulerende watersystemen en procesvloeistofpijpleidingen van metallurgische productielijnen. Het is bestand tegen de impact van omgekeerde vloeistoffen en beschermt pompen en kleppen, waardoor het zich aanpast aan complexe werkomstandigheden met hoge temperaturen en onzuiverheden.

Werkingsprincipe

Bolaisi roestvrijstalen GB-terugslagkleppen realiseren volledig automatisch openen en sluiten, afhankelijk van het gemiddelde drukverschil en het eigengewicht van de schijf, zonder externe voeding of handmatige tussenkomst, met een gevoelige respons en betrouwbare bescherming.

Voorwaartse opening en geleiding

Wanneer de inlaatdruk hoger is dan de uitlaatdruk, overwint de voorwaartse stuwkracht van de vloeistof het eigengewicht van de schijf en het omgekeerde drukverschil om de schijf open te duwen. De schijf roteert en gaat omhoog rond de vaste interne pin-as om de pijpleiding volledig te deblokkeren voor een stabiele voorwaartse vloeistoftoevoer.

Automatische omgekeerde sluiting (terugstroombeveiliging)

Wanneer de voorste waterpomp stopt, de vloeistofstroom stopt of de uitlaatdruk de inlaatdruk overschrijdt, drijft de gecombineerde kracht van het omgekeerde drukverschil en het eigen gewicht van de schijf de schijf aan om snel te resetten en stevig op de klepzitting te passen voor volledige afsluiting. Het blokkeert de terugstroming van vloeistoffen grondig en voorkomt automatisch schade aan apparatuur, processtoringen en potentiële veiligheidsrisico's veroorzaakt door tegenstroom.

Veelgestelde vragen

Vraag 1: Wat is een GB standaard terugslagklep? Wat is de belangrijkste functie ervan?

Een GB standaard terugslagklep is een automatische terugslagklep met flens, ontworpen en vervaardigd volgens de Chinese GB-normen. Veel voorkomende modellen zijn de series H44H, H44W, H44Y en H44X.

Het gebruikt een gemiddelde stroomdruk om de schijf te openen en sluit automatisch wanneer de stroom stopt of omkeert, waardoor terugstroming wordt voorkomen. Het wordt veel gebruikt om pompen, compressoren, ketels en pijpleidingsystemen te beschermen tegen tegenstroom, waterslag en drukverlies.

Vraag 2: Wat zijn de gebruikelijke GB PN-drukwaarden?

GB PN-waarden vertegenwoordigen de nominale druk van kleppen. Veel voorkomende drukniveaus bij normale temperatuur zijn onder meer:

PN10:1,0 MPa, geschikt voor watertoevoer-, afvoer- en brandbeveiligingssystemen.

PN16:1,6 MPa, de meest gebruikte kwaliteit voor industrieel water en algemene pijpleidingen.

PN25:2,5 MPa, geschikt voor water- en processystemen onder hogere druk.

PN40:4,0 MPa, gebruikt voor chemische, thermische, olie- en stoomtoepassingen.

PN64/PN100:6,4 MPa/10,0 MPa, gebruikt voor industriële hogedruksystemen en energiecentralesystemen.

Toepassingen bij hoge temperaturen vereisen drukverificatie volgens de druk-temperatuurcurve.

Vraag 3: Wat betekenen H44H, H44W, H44Y en H44X?

H44H:Ontwerp met harde afdichting, geschikt voor stoom, olie op hoge temperatuur en water onder hoge druk.

H44W:Roestvrijstalen afdichtingsstructuur, geschikt voor schoon water en algemene corrosieve media.

H44Y:Harde afdichting van stellietlegering, biedt hoge temperatuur- en slijtvastheid voor de energie- en petrochemische industrie.

H44X:Rubberen zachte afdichtingsontwerp zonder lekkage, geschikt voor watervoorziening en brandbeveiligingssystemen.

Vraag 4: Waar worden GB standaard terugslagkleppen vaak gebruikt?

Ze worden veel toegepast in:

• Pompuitlaatleidingen en pompstations
• Gemeentelijke watervoorziening- en afvalwatersystemen
• Stoom-, thermische en oliepijpleidingen
• Industriële pijpleidingen met deeltjes of onzuiverheden
• Midden- en hogedruk processystemen

Vraag 5: Kunnen GB PN- en ANSI-klassenormen worden gemengd?

Nee. GB PN- en ANSI-klassenormen hebben verschillende flensafmetingen, boutpatronen, diktes en drukwaarden. Het mengen ervan kan installatieproblemen, afdichtingsfouten en veiligheidsrisico's veroorzaken.

GB-pijpleidingsystemen moeten overeenkomende GB-standaardkleppen en componenten gebruiken.
