ANSI roestvrijstalen terugslagkleppen met zwenkflens

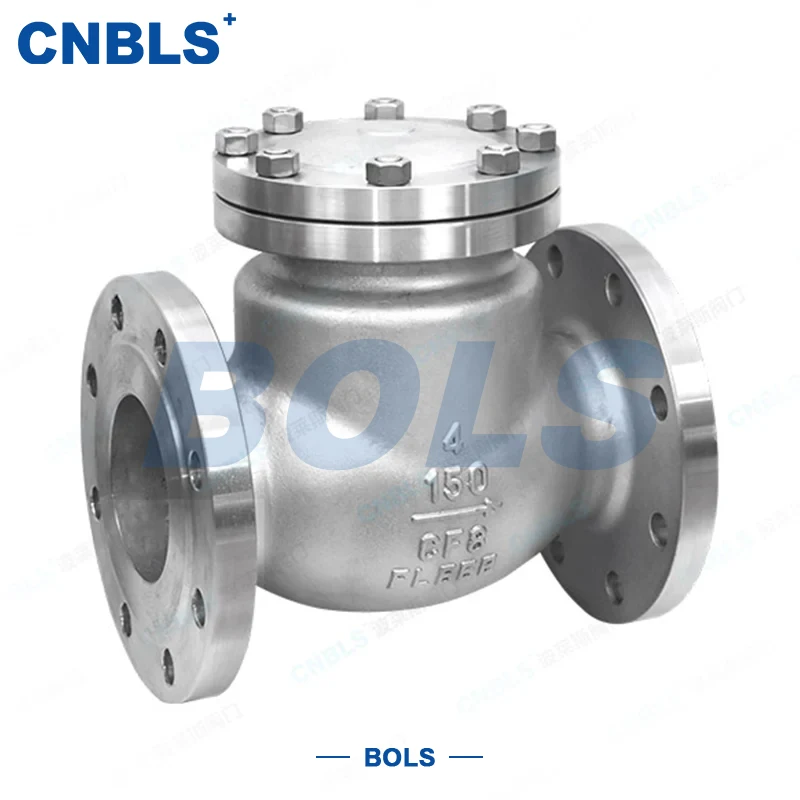

ANSI roestvrijstalen terugslagkleppen met zwenkflens zijn automatische afsluitkleppen die strikt zijn ontworpen en vervaardigd volgens de ANSI/ASME-normen. Ze combineren de corrosieweerstand van roestvrij staal met de voordelen van een zwenkvormige structuur, voornamelijk bestaande uit een roestvrijstalen behuizing, motorkap, zwenkschijf, scharniermechanisme en geflensde uiteinden.

Het werkingsprincipe is eenvoudig en betrouwbaar: tijdens de voorwaartse stroming draait de schijf door gemiddelde druk rond het scharnier om te openen, waardoor een soepele stroming wordt gegarandeerd. In geval van terugstroming sluit de schijf automatisch onder zijn eigen gewicht en tegendruk, waardoor terugstroming stevig wordt voorkomen en het leidingsysteem en de stroomafwaartse apparatuur worden beschermd.

Met stevige en gemakkelijk te onderhouden flensverbindingen en uitstekende corrosieweerstand worden deze kleppen veel gebruikt in ANSI-leidingsystemen voor de petrochemische, aardgas-, voedingsmiddelen- en farmaceutische industrie, waterbehandeling en energiecentrales. Ze zijn vooral ideaal voor middelhoge tot middelhoge druktoepassingen die automatische terugstroompreventie, hoge afdichting en corrosieweerstand vereisen. Dankzij de naleving en bruikbaarheid zijn ANSI roestvrijstalen terugslagkleppen met terugslagklep belangrijke componenten geworden die een unidirectionele stroming in ANSI-leidingsystemen garanderen.

Kern technische parameters

Kernproductvoordelen

Voldoet aan de ANSI-norm, sterk aanpassingsvermogen

Strikt ontworpen en vervaardigd in overeenstemming met ANSI/ASME, API en andere Amerikaanse normen. Het kan zonder extra aanpassingen rechtstreeks worden toegepast op verschillende ANSI-leidingsystemen, waardoor de aanschaf- en installatiekosten worden verlaagd. ANSI roestvrijstalen terugslagkleppen met draaiflens zijn belangrijke componenten voor terugstroompreventie in ANSI-pijpleidingen.

Volledig roestvrij staal, corrosiebestendig en duurzaam

Gebruikt ANSI-roestvrij staal zoals F304/CF8, F316/CF8M, met uitstekende corrosie-, hoge temperatuur- en slijtvastheid. Het zorgt voor een stabiele werking op lange termijn in zure, gechloreerde en andere corrosieve media, waardoor de vervangingsfrequentie en onderhoudskosten worden verminderd.

Schommelstructuur, hoge stroomefficiëntie

Ontwerp met enkele/dubbele/meerdere schijven geschikt voor verschillende diameters. Soepele stroomdoorgang, lage weerstand en gevoelige werking. Een sluitreactie van slechts 0,5 seconde blokkeert snel de terugstroom, waardoor stroomafwaartse pompen, compressoren en apparatuur effectief worden beschermd tegen waterslag.

Betrouwbare afdichting, breed toepassingsbereik

Harde afdichting voor omstandigheden met hoge temperaturen, deeltjesbelasting en hoge slijtage; zachte afdichting voor middellage temperaturen en schone media. Stevige flensverbinding voldoet aan API 598 Klasse IV zonder zichtbare lekkage, geschikt voor lage tot middelhoge drukomstandigheden.

Geen externe schijf, eenvoudige bediening

Opent en sluit automatisch door gemiddelde druk en schijfzwaartekracht, geen extra kracht vereist. Eenvoudige structuur, stabiele prestaties, lagere investeringen in apparatuur en energieverbruik.

Componentmaterialen en structuur

(Markeer kwaliteit, zorg voor stabiele prestaties)

Materialen van kerncomponenten

(ANSI-conform, kwaliteit controleerbaar)

● Carrosserie/motorkap: ASTM A182 F304/F316 (gesmeed), ASTM A351 CF8/CF8M (gegoten), beide voldoen aan de ANSI-materiaalnormen voor verschillende corrosieve omstandigheden.

● Schijf: hetzelfde materiaal als behuizing + overlay van stellietlegering (ASTM A417 voor harde afdichting), of roestvrij staal + zachte PTFE-afdichtring (zachte afdichting), met een evenwichtige afdichting en duurzaamheid.

● Scharniermechanisme: gesmeed roestvrij staal 316; scharnieras gemaakt van 17 4PH precipitatiehardend roestvrij staal (ASTM A193 630), waardoor de slijtvastheid en sterkte aanzienlijk worden verbeterd om vastlopen te voorkomen.

● Afdichtingen: ring van Inconel-legering voor hoge temperaturen; PTFE/perfluoretherrubber voor schone media bij middelhoge temperaturen; 316L spiraalgewonden pakking (ANSI B16.20) voor flensafdichting.

● Bouten/moeren: ASTM A193 B8/B8M (roestvrijstalen bouten), ASTM A194 8/8M (bijpassende moeren), voldoen aan ANSI hogedrukbevestigingsnormen, bijpassend lichaamsmateriaal voor consistente corrosieweerstand.

Structurele kenmerken

(Wetenschappelijk ontwerp voor ANSI-omstandigheden)

Swing-type structuur met flexibele enkele/dubbele/meerdere schijfopties afhankelijk van de diameter. Geflensde wafer/unitaire structuur voor verschillende installatiebehoeften. Extern scharnier voor eenvoudig onderhoud. Rechtdoorstroomontwerp zorgt voor lage weerstand en gevoelige werking. Met wetenschappelijke structuur bieden ANSI roestvrijstalen terugslagkleppen met draaiflens praktische bruikbaarheid en stabiliteit voor verschillende ANSI-pijpleidingtoepassingen.

Ontwerp- en productienormen

Selectierichtlijnen

Komt nauwkeurig overeen met de ANSI-drukklasse

Klasse 150 (PN20) voor lage druk; Klasse300 (PN50) voor middendruk; Klasse 600 (PN100) voor middelhoge druk. Sluit de pijplijnklasse strikt aan om overdruk te voorkomen. ANSI roestvrijstalen terugslagkleppen met zwenkflens moeten dienovereenkomstig worden geselecteerd voor een veilige werking.

Selecteer schijfstructuur op diameter

Kleine diameter (NPS 1/2"~2"): zwenktype met enkele schijf, lage weerstand, gevoelige actie. Grote diameter (NPS 3" en hoger): dubbele/meerdere schijven, vermindert het risico op trillingen en waterslag.

Kies het afdichtingstype op basis van de arbeidsomstandigheden

Hoge temperaturen (>200℃), deeltjes of hoge slijtage → harde metalen afdichting (Stellite-overlay). Medium-lage temperatuur (≤200℃), schone media → zachte afdichting (PTFE/perfluorether) voor vrijwel geen lekkage.

Pas materiaal aan gemiddelde corrosie aan

Algemene niet-corrosieve media → 304 (F304/CF8). Gechloreerde, zure of corrosieve media → 316 (F316/CF8M). Ernstige corrosie → upgrade naar speciaal roestvrij staal voor een langere levensduur.

Komt overeen met de ANSI-flensspecificatie

Bevestig dat het bekledingstype (RF/RJ) en de materiaalkwaliteit volledig overeenkomen met de pijpleidingflenzen om afdichtingsfouten te voorkomen.

Bediening en onderhoud

(Verleng de levensduur, zorg voor een stabiele werking)

Installatie-opmerkingen

● Vóór installatie: controleer of klasse, materiaal, diameter en flensbekleding overeenkomen met het ANSI-systeem. Controleer carrosserie, schijf en scharnier op beschadigingen. Test de schijfbeweging handmatig voor een soepele werking.

● Installeer volgens de stroomrichtingpijl om ervoor te zorgen dat de voorwaartse stroom de schijf opent. Omgekeerde installatie is ten strengste verboden.

● Reserveer voldoende ruimte aan de schijfzijde voor volledige opening, vermijd obstructie door leidingen of muren.

Routineonderhoud

● Inspecteer regelmatig flens- en motorkapafdichtingen; draai de bouten opnieuw vast of vervang de pakkingen als er lekkage optreedt.

● Demonteer regelmatig om het interne vuil te verwijderen, breng hittebestendig vet aan op de scharnieras om vastlopen te voorkomen.

● Voor toepassingen met een hoog debiet of grote afmetingen dient u stroomafwaarts waterslagafleiders te installeren. Sluit stroomopwaartse kleppen langzaam om schokken te verminderen.

Opnieuw opstarten na langdurige afsluiting

Voordat u opnieuw start: controleer de beweging van de schijf handmatig, inspecteer de binnenkant op verstopping of schade aan de afdichting. Open het medium langzaam en verhoog geleidelijk de druk en het debiet om vastlopen of falen van de afdichting te voorkomen.

Toepassingsgebieden

Met ANSI-conformiteit, corrosieweerstand, betrouwbare afdichting en gevoelige werking, worden ANSI roestvrijstalen terugslagkleppen met zwenkflens veel gebruikt in ANSI-leidingsystemen voor:

● Petrochemie: corrosieve media zoals chemische vloeistoffen, zure olie, zuur en alkali, lage tot middelhoge druk.

● Aardgas: aardgas- en LPG-leidingen, sterke corrosieweerstand, betrouwbare terugstroompreventie.

● Voedingsmiddelen en farmaceutische producten: schone mediumpijpleidingen, zeer nauwkeurige afdichting, hygiënische kwaliteit.

● Waterbehandeling: behandelingssystemen voor gechloreerd water, rioolwater en corrosieve media.

● Energie-industrie: hulpsystemen voor krachtcentrales en stoompijpleidingen, bestand tegen hoge temperaturen en slijtage.
