Roestvrij staal gesmeed staal met binnendraad en gelaste terugslagkleppen

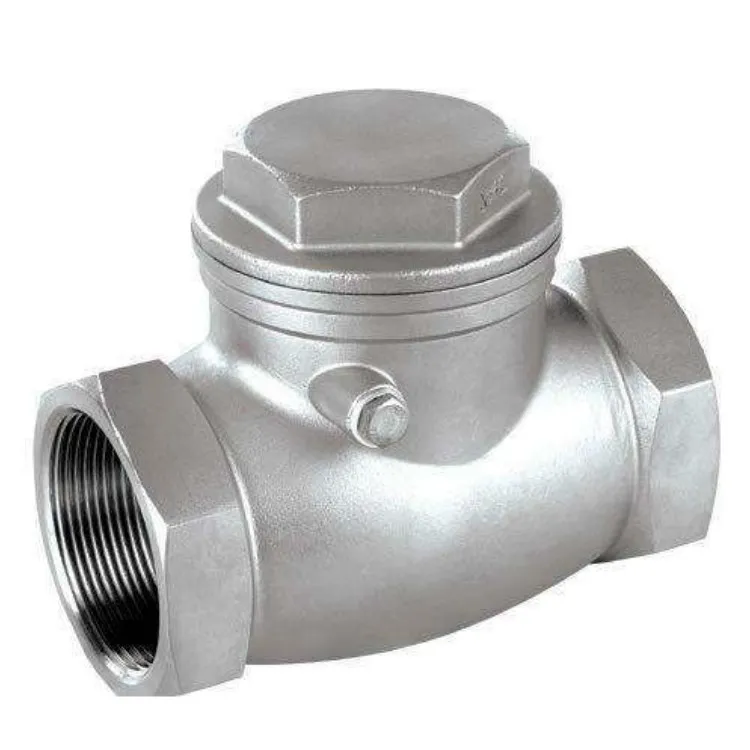

Roestvrij staal Gesmeed staal Binnendraad Socket Lassen Terugslagkleppen zijn automatische terugslagkleppen, speciaal ontworpen voor kleine en middelgrote boringen, hoge druk en corrosieve werkomstandigheden. Ze zijn vervaardigd uit gesmeed roestvrij staal en beschikken over zowel binnendraad als moflasverbindingen, die flexibel kunnen worden geselecteerd op basis van de installatieomstandigheden ter plaatse.

De klep opent en sluit automatisch op basis van de druk van het medium: de schijf draait rond het scharnier en gaat open tijdens de voorwaartse stroming, waardoor een soepele doorgang van het medium mogelijk is; in geval van terugstroming sluit de schijf snel onder zijn eigen gewicht en tegendruk om de terugstroming af te sluiten en pompen, compressoren en stroomafwaartse pijpleidingapparatuur te beschermen.

Dankzij het materiaal van gesmeed staal en de afdichting van een harde legering beschikt de klep over een hoge sterkte, erosieweerstand, hoge temperatuurbestendigheid en corrosieweerstand, waardoor een langdurige stabiele werking mogelijk is in zware omgevingen zoals de chemische, energie-, farmaceutische en precisieverwerkende industrie.

Roestvrij staal Gesmeed staal Binnendraad Socket Lassen Terugslagkleppen zijn vooral geschikt voor leidingsystemen met middelhoge tot middelhoge druk met beperkte installatieruimte en hoge eisen aan de betrouwbaarheid van de afdichting en structurele sterkte.

Kern technische parameters

Structuur- en componentmaterialen

Alle belangrijke componenten van roestvrijstalen terugslagkleppen met binnendraad en binnendraad zijn gemaakt van gesmeed roestvrij staal met versterkte afdichtingsoppervlakken en de algehele prestaties zijn veel beter dan die van gewone gegoten kleppen.

● Lichaam/motorkap: gesmeed 304/316/316L roestvrij staal, hoge dichtheid en sterkte

● Schijf: gesmeed staal van hetzelfde materiaal + overlay van harde stellietlegering

● Zitting: basis van gesmeed staal + overlay van harde legering, slijtvast en erosiebestendig

● Scharniermechanisme: Gesmeed roestvrij staal; as van 17-4PH precipitatiehardend roestvrij staal

● Schroefdraadafdichting: PTFE-pakking

● Socket weld seal: RVS lasmateriaal passend lichaam

● Motorkapafdichting: 316L spiraalgewonden pakking

● Bouten/moeren: roestvrij staal 304/316, consistente algehele anti-corrosie

Ontwerp- en productienormen

Het ontwerp, de materialen, de verwerking en de inspectie van deze klepserie voldoen aan de nationale normen om uitwisselbaarheid en veiligheid te garanderen.

● Terugslagklep: GB/T 12236

● Druk-temperatuurclassificatie: GB/T 12224

● Face-to-face afmeting: GB/T 12221

● Draadnorm: GB/T 7306

● Socketlasnorm: GB/T 12224

● Smeednorm: GB/T 13401

● Materiële standaard: GB/T 1220

● Overlay-lasproces: GB/T 17491

● Druk- en afdichtingstest: GB/T 13927

● Installatiespecificatie: GB 50235

Kernproductvoordelen

Gesmeed staalmateriaal, dubbele garantie voor sterkte en corrosieweerstand

Door gebruik te maken van gesmeed roestvrij staal is het beter bestand tegen hoge druk, schokken en corrosie dan gewone gietstalen kleppen, geschikt voor langdurig gebruik onder zware werkomstandigheden.

Dubbele verbindingsstructuur voor flexibele installatie

Interne draad maakt snelle montage en demontage mogelijk; socket weld is geschikt voor scenario's met hoge druk, trillingen en hoge afdichting. Roestvrij staal gesmeed staal met binnendraad socket lassen terugslagkleppen kunnen voldoen aan de installatiegewoonten van verschillende gebruikers.

Schommelstructuur, lage stromingsweerstand en gevoelige actie

De schijf draait rond de as om te openen, wat zorgt voor een soepele stroomdoorgang, een laag drukverlies en een snelle openings-/sluitreactie, waardoor waterslag en terugstroomeffecten effectief worden onderdrukt.

Metalen harde afdichting, hoge temperatuur en slijtvastheid

Afdichtingsoppervlak bedekt met harde legering, toepasbaar op stoom, olie op hoge temperatuur en corrosieve media, met een lange levensduur en een laag risico op lekkage.

Compact formaat, ideaal voor beperkte ruimtes

De compacte structuur is vooral geschikt voor instrumenten, procespijpleidingen met een klein kaliber, unit-matching, op skids gemonteerde apparatuur en andere locaties met beperkte ruimte.

Selectierichtlijnen

Selectie op druk en model

● PN16: Lagedrukwatertoevoer-, afvoer- en circulatiewatersystemen

● PN25: Algemene olie- en chemische procespijpleidingen

● PN40/PN63: Middelhoge druk, hoge temperatuur en impactomstandigheden

Modelinterpretatie:1 = Binnendraad, 6 = Socket weld, 4 = Swing type, P = Roestvrij staal.

Selectie op middelmatige corrosie

● Conventioneel water, lucht, zwakke corrosie → 304

● Chloorhoudend, zwak zuur/alkali, milde chemische stof → 316

● Sterke corrosie, hoge temperatuur, hoog zoutgehalte → 316L

Selectie op basis van omstandigheden ter plaatse

● Regelmatig onderhoud en demontage → Binnendraad

● Hoge druk, trillingen, vaste installatie → Socket weld

Installatie Richting

● Horizontale pijpleiding: Universele structuur toepasbaar

● Verticale pijpleiding: Medium moet naar boven stromen

Installatie & Onderhoud

Installatie-opmerkingen

● Controleer vóór installatie of model, druk, diameter, materiaal en aansluiting overeenkomen met de pijpleiding

● Reinig onzuiverheden in de pijpleiding om vastlopen van de schijf te voorkomen

● Gebruik PTFE-tape of pakkingen voor installatie met schroefdraad en draai ze gelijkmatig aan

● Voer standaard afschuining, laswerk en inspectie uit voor socket wels om geen lekkage te garanderen

● Installeer in de stroomrichting gemarkeerd door de pijl op het klephuis

Routineonderhoud

● Inspecteer regelmatig de schroefdraad, lasnaden en motorkap op lekkage

● Reinig regelmatig onzuiverheden in de klepholte om vastlopen van de scharnieren te voorkomen

● Breng hittebestendig vet aan op de scharnieras om slijtage te verminderen

● Versleten afdichtingsoppervlakken kunnen worden gerepareerd door ze opnieuw te bedekken om de levensduur te verlengen

Problemen oplossen

● Onjuiste sluiting: Controleer op verontreinigingen of beschadigingen op schijf-, scharnier- en afdichtingsoppervlakken

● Externe lekkage: Draai de schroefdraden vast of vervang de pakkingen; lasnaden repareren

● Vastgelopen actie: Demonteer en reinig vreemde voorwerpen, corrigeer het scharniermechanisme

Typische toepassingen

Met hoge sterkte, hoge corrosieweerstand en hoge afdichtingsprestaties, worden roestvrij staal gesmeed staal binnendraad socket lassen terugslagkleppen veel gebruikt in:

● Petrochemische en fijnchemische procespijpleidingen

● Elektriciteit en hulpsystemen voor elektriciteitscentrales

● Farmaceutische, voedsel- en dranksystemen voor schone media

● Instrumenten en hogedrukvloeistofregeling met klein kaliber

● Corrosieve mediumpijpleidingen zoals zeewater en chloorhoudend rioolwater
