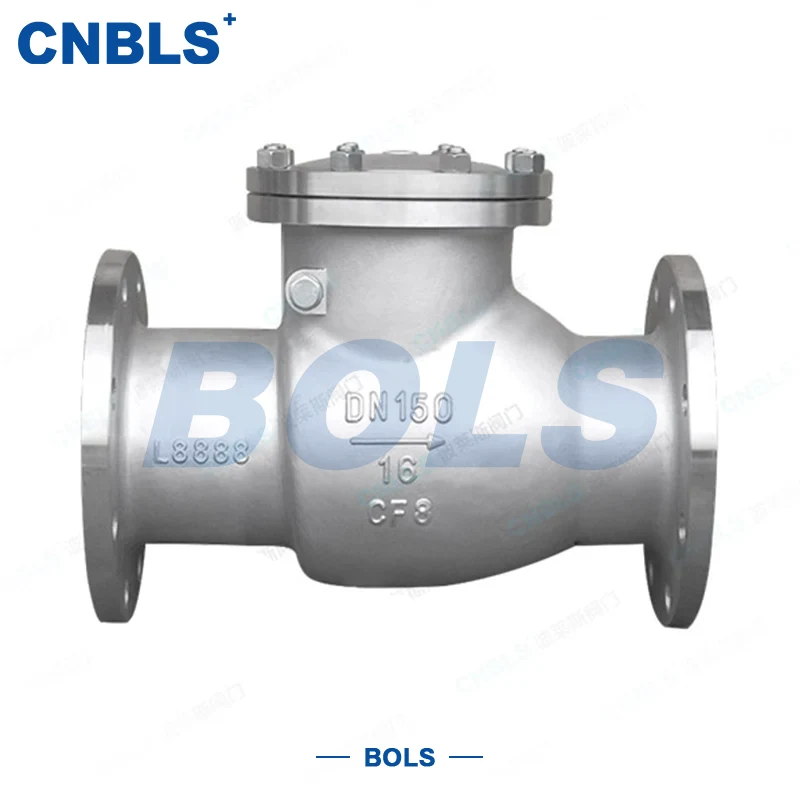

GB RVS terugslagkleppen met zwenkflens

GB roestvrijstalen terugslagkleppen met terugslagklep zijn automatische terugslagkleppen ontworpen in overeenstemming met de Chinese nationale GB-normen. Het hoofdgedeelte is gemaakt van 304/316/316L roestvrij staal en de klep opent en sluit automatisch door de druk van het medium zonder externe voeding.

Tijdens de voorwaartse stroming draait de schijf rond het scharnier om te openen, waardoor een soepele doorgang van het medium wordt gegarandeerd. In geval van terugstroming sluit de schijf snel onder zijn eigen gewicht en tegendruk om de terugstroming stevig te blokkeren, waardoor pompen, compressoren, warmtewisselaars en het gehele pijpleidingsysteem worden beschermd tegen stoten en schade.

Het roestvrijstalen materiaal biedt uitstekende corrosiebestendigheid, hoge temperatuurbestendigheid en erosiebestendigheid, terwijl de flensverbinding zorgt voor een eenvoudige installatie, stevige verbinding en sterke afdichtingsprestaties.

GB roestvrijstalen terugslagkleppen met zwenkflens worden veel gebruikt in GB-standaard leidingsystemen met hoge eisen aan corrosiebescherming en afdichting, zoals de petrochemische industrie, gemeentelijke watervoorziening en -afvoer, energie-, voedsel- en farmaceutische industrie.

Kernproductvoordelen

GB-standaard, hoge universaliteit

Afmetingen, flenzen, druk en structuur zijn allemaal ontworpen volgens de GB-normen, waardoor directe vervanging van huishoudelijke kleppen met dezelfde specificatie mogelijk is zonder problemen met de aanpassing van de installatie.

Volledig roestvrij staal, corrosiebestendig en duurzaam

Geschikt voor diverse corrosieve omgevingen zoals chloorwater, zuur-base, riolering en chemische media, met een veel langere levensduur dan gewone koolstofstalen kleppen.

Schommelstructuur met lage stromingsweerstand en stabiele werking

De schijf opent door te zwaaien, wat zorgt voor een soepele doorgang, een laag drukverlies en een gevoelige opening/sluiting, waardoor de impact van waterslag effectief wordt verminderd.

Dubbele afdichtingsopties beschikbaar

Metalen harde afdichting voor hoge temperaturen en deeltjeshoudende omstandigheden; Zachte PTFE-afdichting voor schone eisen bij lage temperaturen en zonder lekkage.

Betrouwbare flensverbinding en eenvoudig onderhoud

Eenvoudige montage en demontage, geschikt voor diverse industriële pijpleidingen, pompstations, warmtewisselaars en waterbehandelingssystemen.

Kern technische parameters

Ontwerp- en toepassingsnormen

Het ontwerp, de materialen, de verwerking en het testen in de fabriek van deze kleppenserie voldoen strikt aan het nationale standaardsysteem van GB, met een sterke universaliteit en goede uitwisselbaarheid.

● Terugslagklep: GB/T 12236

● Druk-temperatuurclassificatie: GB/T 12224

● Face-to-face afmeting: GB/T 12221

● Flensnorm: GB/T 9113

● Materiaalnormen: GB/T 1220, GB/T 13401

● Overlay-lassen van afdichtingen: GB/T 17491

● Druk- en afdichtingstest: GB/T 13927

● Installatiespecificatie: GB 50235

Componentmaterialen

GB RVS terugslagkleppen met zwenkflens zijn voorzien van een volledig roestvrijstalen behuizing met versterkte afdichtingsoppervlakken, waardoor een consistente algehele corrosieweerstand en sterkte wordt geboden.

● Lichaam/motorkap: 304/316/316L roestvrij staal

● Schijf: behuizing van roestvrij staal + overlay van harde stellietlegering of zachte PTFE-afdichtring

● Zitting: roestvrijstalen basis + overlay van harde legering

● Scharniermechanisme: Gesmeed roestvrij staal; as gemaakt van 17-4PH of 2Cr13

● Flensafdichting: 316L spiraalgewonden pakking

● Bouten / Moeren: 304/316 roestvrij staal, consistente corrosieweerstand met de behuizing

Selectiegids

1. Selectie op drukklasse

● PN10/PN16: Gemeentelijke watervoorziening en -afvoer, circulerend water

● PN25/PN40: Algemene industrie, olieproducten, chemische technologie

● PN63/PN100: Middelhoge druk, hoge temperatuur, impactomstandigheden

2. Selectie op schijfstructuur volgens diameter

● DN15~DN50: Schommelingstype met enkele schijf, eenvoudige structuur

● DN65 en hoger: dubbel-/meervoudig schijftype, vermindert waterslag en trillingen

3. Selectie op afdichtingstype volgens medium en temperatuur

● Boven 200℃, deeltjes, hoge slijtage → Metalen harde afdichting

● ≤200℃, schoon medium, geen lekkage vereist → Zachte PTFE-afdichting

4. Selectie op materiaal volgens corrosiviteit

● Zwakke corrosie (water, lucht) → 304

● Middelmatige corrosie (chloorhoudend, zwak zuur) → 316

● Sterke corrosie, ultralage temperatuur → 316L

5. Flensvlakafstemming

Bevestig het type pijpleidingflens: RF verhoogd vlak / FM mannelijk-vrouwelijk vlak / RJ-ringverbindingsvlak om consistentie te garanderen.

Installatie & Onderhoudv

Installatievereisten

● Controleer vóór installatie of druk, diameter, materiaal en flensvlak overeenkomen met de pijpleiding

● Installeer in de stroomrichting aangegeven door de pijl

● Horizontale installatie heeft de voorkeur; reserveer openingsruimte aan de schijfzijde

● Flensbouten diagonaal en gelijkmatig aandraaien

Routineonderhoud

● Inspecteer flenzen en motorkapafdichtingen regelmatig op lekkage

● Verwijder onzuiverheden in de klepholte om vastlopen van de scharnieren te voorkomen

● Breng hittebestendig vet aan op de scharnieras

● Versleten afdichtingsoppervlakken kunnen worden gerepareerd door overlay-lassen om de bedrijfskosten te verlagen

Problemen oplossen

● Onjuiste sluiting: Controleer op vreemde voorwerpen of schade aan schijf-, scharnier- en afdichtingsoppervlakken

● Externe lekkage: Bouten opnieuw vastdraaien of pakkingen vervangen

● Vastgelopen actie: demonteer, reinig interne onzuiverheden en corrigeer het scharniermechanisme

Toepassingsgebieden

Met GB-standaard universaliteit, betrouwbare corrosieweerstand en stabiele afdichting, worden GB roestvrijstalen terugslagkleppen met terugslagklep veel gebruikt in:

● Petrochemische industrie en procespijpleidingen

● Gemeentelijke watervoorziening en -afvoer, behandeling met chloorwater

● Elektriciteit en hulpsystemen voor elektriciteitscentrales

● Voedsel-, farmaceutische en schone vloeistofsystemen

● Metallurgie, scheepsbouw, zeewater en andere corrosieve mediumpijpleidingen
