ANSI terugslagkleppen met flens

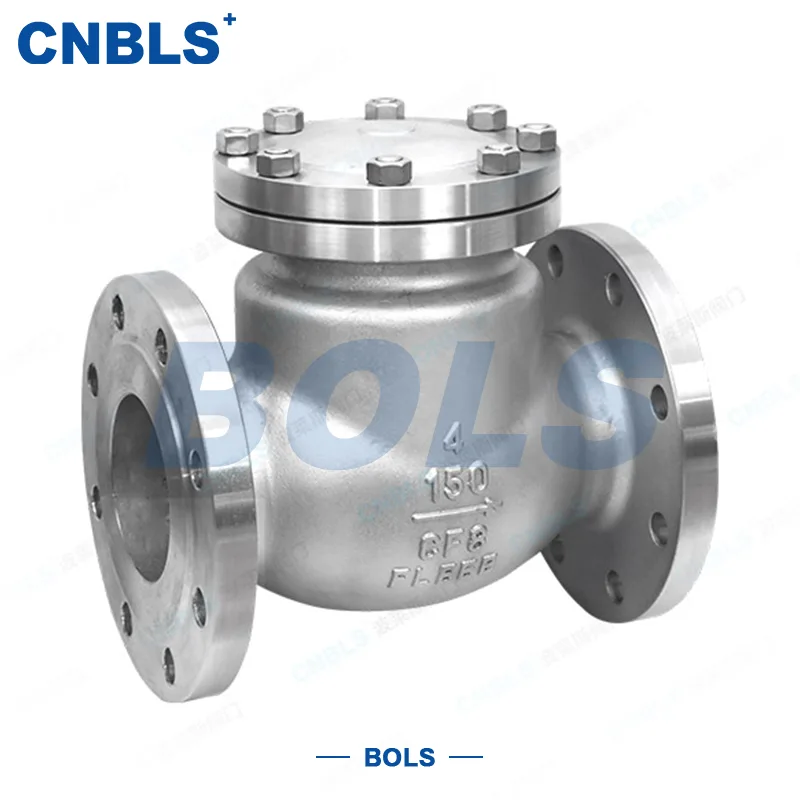

ANSI flens-terugslagkleppen (merk: Bolaisi, modelserie: H44W/Y-150LB/300LB/600LB/900LB) zijn volautomatische, zelfwerkende eenrichtingskleppen zonder externe aandrijfinrichtingen, ontworpen om betrouwbare anti-terugstroombeveiliging te bieden voor industriële vloeistofleidingsystemen. De klep is gemaakt van hoogwaardig roestvrij staal en is compatibel met water, olie, stoom en diverse industriële media en kan langdurig onder normale druk stabiel werken. omstandigheden. Met een lage stromingsweerstand, hoge afdichtingsprestaties en sterke compatibiliteit dient het als een essentiële basisklep om de veiligheid van pijpleidingen en een stabiele proceswerking te garanderen.

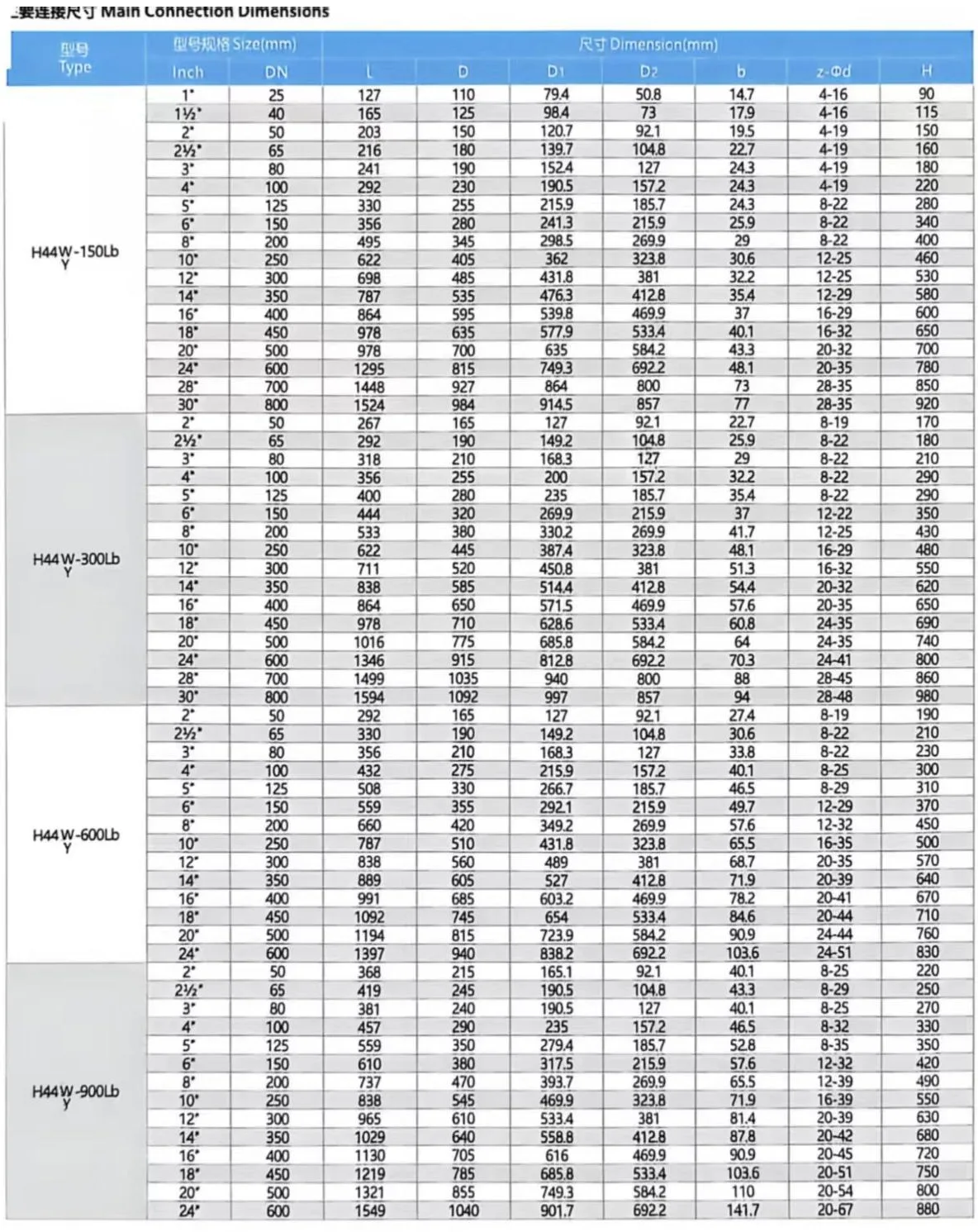

Kern technische parameters

Structureel ontwerp en kernprestatievoordelen

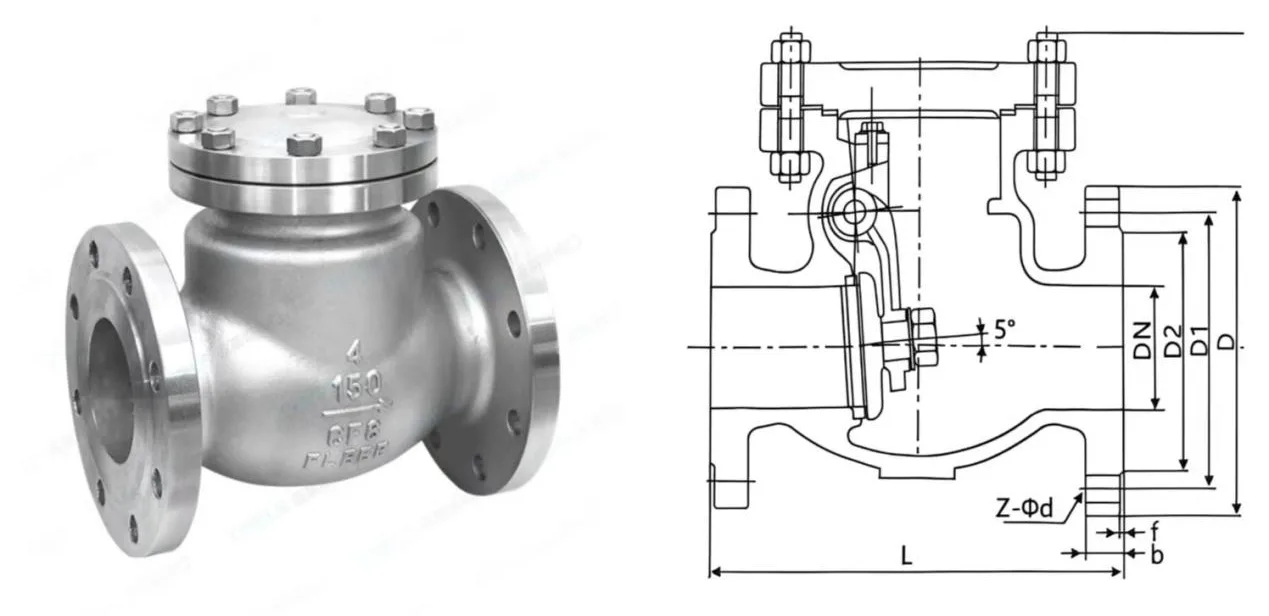

De ANSI-flensterugslagklep heeft een nauwkeurig geoptimaliseerde structuur met enkele zwenkschijf, bestaande uit een zeer sterk kleplichaam, afgedichte motorkap, schuine klepzitting, zwenkschijf, transmissietuimelaar en volledig ingebouwde penas. De klepschijf draait soepel om de scharnieras te openen en te sluiten, waarbij het algehele ontwerp een balans biedt tussen operationele efficiëntie en veiligheidsbetrouwbaarheid.

Belangrijkste prestatievoordelen

Ultra-lage stromingsweerstand en hoge transmissie-efficiëntie

Door gebruik te maken van een rechtdoorstroomkanaal en een geoptimaliseerde lay-out van het stromingsveld met schuine klepzitting, worden vloeistofturbulentie en plaatselijk drukverlies aanzienlijk verminderd. Met minimale weerstand tijdens de voorwaartse mediumstroom zorgt het voor een hoge pijplijntransmissie-efficiëntie en een lager energieverbruik voor langdurig gebruik.

Lekvrij ontwerp en hoge veiligheidsfactor

Uitgerust met een volledig ingebouwde pen-asstructuur, elimineert het volledig lekkagepunten veroorzaakt door verlengde klepstelen in vergelijking met traditionele extern scharnierende kleppen. Het is zeer geschikt voor vluchtige, ontvlambare en explosieve media zoals olie en stoom, waardoor de veiligheids- en milieurisico's van mediumlekkage worden geëlimineerd.

Flexibele installatie en sterke compatibiliteit

Ondersteunt zowel horizontale als verticale pijpleidinginstallaties zonder aangepaste montagevereisten, en past zich aan complexe industriële pijpleidinglay-outs aan. Het assortiment met volledige boring omvat DN15 tot DN800, met een structureel versterkt ontwerp voor omstandigheden met grote diameters. Het zorgt voor een soepele opening en sluiting zonder vastlopen en biedt superieure compatibiliteit ten opzichte van vergelijkbare kleppen.

Stabiele afdichting en snelle respons

Het volledig verbonden afdichtingsontwerp tussen schijf en klepzitting vormt een dubbele compressiekracht via gemiddelde druk en eigen gewicht van de schijf, voor een lekvrije afsluiting. De zwenkstructuur zorgt voor een snelle respons, waarbij de pijpleiding onmiddellijk wordt afgesloten zodra terugstroming optreedt, waardoor de omgekeerde vloeistof volledig wordt geblokkeerd.

Geen externe schijf en lage O&M-kosten

Volautomatisch openen en sluiten, aangedreven door gemiddeld drukverschil en eigen gewicht van de schijf. Er is geen externe stroom-, luchttoevoer- of controlesysteem vereist, zonder handmatige tussenkomst. De gestroomlijnde structuur zorgt voor een laag uitvalpercentage, waardoor de kosten voor installatie ter plaatse, inbedrijfstelling en langdurig onderhoud aanzienlijk worden verlaagd.

Werkingsprincipe

Het openen en sluiten van ANSI-flensterugslagkleppen wordt volledig aangedreven door het middendrukverschil in de pijpleiding en het eigengewicht van de schijf, waardoor geen externe voeding of handmatige bediening nodig is. Het werkproces is verdeeld in voorwaarts openen en achteruit afsluiten:

Voorwaartse opening en soepel transport

Wanneer medium vanuit de inlaat naar voren stroomt en de inlaatdruk de uitlaattegendruk overschrijdt, tilt de voorwaartse vloeistofdruk de klepschijf op. De schijf draait via de tuimelaar rond de ingebouwde pen-as en komt volledig los van de klepzitting om het stroomkanaal te openen. Media passeren onbelemmerd met minimaal drukverlies, zonder de normale transmissie-efficiëntie van pijpleidingen te beïnvloeden.

Automatische uitschakeling en terugstroombeveiliging

In geval van pompuitschakeling, stroomopwaartse drukontlasting, plotselinge drukveranderingen in de pijpleiding en andere werkomstandigheden zal de uitlaattegendruk snel de inlaatdruk overschrijden. De gecombineerde kracht van de omgekeerde middendruk en het eigengewicht van de schijf zorgt ervoor dat de schijf terugdraait en stevig tegen de klepzitting drukt, waardoor het stroomkanaal onmiddellijk wordt afgesloten en de terugstroom wordt geblokkeerd. Het vermijdt fundamenteel kruisbesmetting van materialen, processtoornissen, mediumvervuiling en drukonbalans, en beschermt belangrijke stroomopwaartse apparatuur zoals pompen en compressoren tegen schade door omgekeerde impact.

Toepassingsscenario's en nalevingsnormen

Met uitstekende anti-terugstroomprestaties, een breed aanpassingsvermogen aan de werkomstandigheden en operationele betrouwbaarheid op lange termijn, worden ANSI-flensterugslagkleppen veel gebruikt in industriële kernvloeistofsystemen:

● Petrochemische productie-eenheden

● Langeafstandspijpleidingen voor olie- en gastransport

● Raffinage- en chemische verwerkingseenheden

● Industriële waterbehandeling en circulatiewatersystemen

● Leidingen voor stoomverwarming en warmte-energietransmissie

In bovenstaande werkomstandigheden lost de klep effectief de terugstroomproblemen van pijpleidingen op en elimineert productierisico's, waaronder materiaalvermenging, processtoornissen, mediumvervuiling en drukonbalans, en fungeert als een onmisbaar veiligheidsbeschermingscomponent voor industriële pijpleidingsystemen.

Nalevings- en kwaliteitscontrolenormen

Deze serie is ontworpen en vervaardigd in strikte overeenstemming met de ANSI-specificaties (American National Standards Institute). De flensafmetingen voldoen aan ANSI B16.5, het klepontwerp en de druk-temperatuurwaarden voldoen aan ANSI B16.34, en voldoen ook aan de relevante API-industrievereisten voor olie- en gastoepassingen. Elke klep ondergaat vóór levering strikte hydrostatische sterktetests en inspectie van de afdichtingsprestaties, waardoor volledig wordt voldaan aan industriële normen en on-site operationele eisen voor stabiele langdurige service in zware industriële omgevingen.
