Kogelkranen van roestvrij staal met binnendraad

Typische toepassingsscenario's

Met een hoge druk van 1000 WOG, een corrosiebestendige roestvrijstalen constructie en een handige schroefdraadaansluiting passen roestvrijstalen kogelkranen met binnendraad zonder ingewikkelde installatie in hogedrukleidingsystemen in verschillende industrieën, zonder ingewikkelde installatie, en voldoen ze nauwkeurig aan verschillende vereisten voor vloeistofregeling. Typische toepassingen zijn als volgt:

● Petrochemische industrie: Gebruikt in pijpleidingen voor ruwe olie, geraffineerde olie, chemische oplosmiddelen, corrosief gas en andere media. Geschikt voor 1000 WOG hogedrukomstandigheden. 316/316L-materiaal is effectief bestand tegen corrosie en zorgt voor een stabiele werking.

● Gemeentelijke gasindustrie: Gebruikt in hogedrukgastransmissie- en distributiepijpleidingen voor aardgas en LPG. Uitstekende afdichting voorkomt gaslekkage. 1000 WOG-classificatie komt perfect overeen met hogedrukgassystemen.

● Industriële productie: toegepast in hydraulische systemen, smeersystemen en persluchtsystemen. Snelle bediening en soepele bediening voor industriële apparatuur.

● Voedings- en farmaceutische industrie: Gebruikt voor corrosieve reinigingsmiddelen, stoom op hoge temperatuur en controle van hygiënische vloeistoffen. 316L roestvrij staal voldoet aan de hygiënische normen zonder besmettingsrisico.

● HVAC- en energiesector: geschikt voor heet water, stoom en warmtegeleidende olie op hoge temperatuur. Versies met metalen zitting zorgen voor stabiele prestaties onder 1000 WOG-omstandigheden bij hoge temperaturen.

Gids voor materiaalkeuze

Materiaalkeuze bepaalt direct de levensduur en toepasbaarheid.

304 roestvrij staal (06Cr19Ni10): voor algemeen water, olie, gas (leidingwater, hydraulische olie, perslucht, aardgas). Temperatuur: -20°C~180°C. Kosteneffectief voor de meeste standaardtoepassingen.

316 roestvrij staal (06Cr17Ni12Mo2): Voor licht corrosieve media (chloorwater, zwak zuur/alkali, zure ruwe olie). Temperatuur: -20°C~260°C. Betere weerstand tegen putcorrosie en spleetcorrosie dan 304.

316L roestvrij staal (022Cr17Ni12Mo2): voor sterk corrosieve media (sterk zuur, alkali, chloridegas). Temperatuur: -40°C~260°C. Ultralaag koolstofgehalte voorkomt interkristallijne corrosie, ideaal voor ernstig corrosieve omgevingen.

Passende stoel:

oPTFE: Uitstekende afdichting, voor normale temperaturen, lage slijtage 1000 WOG-service.

oPPL: Voor middelhoge temperaturen tot 260°C, betere hittebestendigheid dan PTFE.

oMetaal harde afdichting: voor hoge temperaturen tot 450°C, hoge slijtage en wisselende drukomstandigheden.

Kerndefinitie

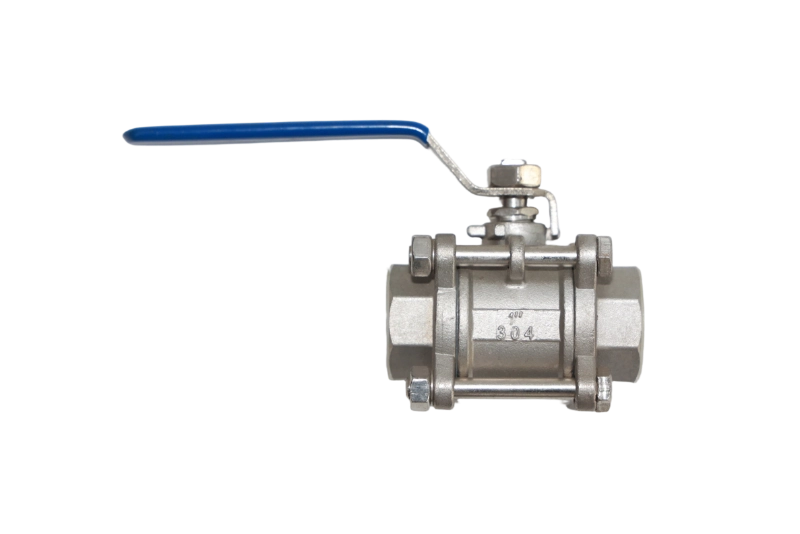

Kogelkranen met binnendraad van roestvrij staal zijn zeer nauwkeurige vloeistofregelkleppen gemaakt van roestvrij staal met uiteinden met binnendraad en een druk van 1000 WOG.

1000 WOG is een standaard industriële classificatie, wat betekent dat de klep geschikt is voor water, olie en gas bij 1000 psi (≈6,9 MPa).

Verkrijgbaar in een body uit één stuk of uit 3 delen (3-delig is het populairst vanwege eenvoudig in-line onderhoud). De klep opent en sluit snel door 90° rotatie van de kogel. Draadeinden (NPT/BSPT/G) maken een eenvoudige installatie mogelijk zonder lassen.

Het is gemaakt van 304/316/316L roestvrij staal en wordt veel gebruikt in petrochemische, industriële, gas-, voedsel-, farmaceutische en HVAC-systemen.

Belangrijkste kenmerken en kernparameters

Belangrijkste kenmerken

● Hoge drukwaarde: Voldoet volledig aan 1000 WOG (6,9 MPa), veilig voor water, olie en gas onder hoge druk.

● Eenvoudige installatie en onderhoud: 3-delig ontwerp maakt in-line service mogelijk; schroefdraadverbinding vereist geen laswerk.

● Corrosiebestendig: 304/316/316L roestvrijstalen behuizing, kogel en steel voor een lange levensduur.

● Betrouwbare afdichting: zachte afdichting van ANSI klasse VI, metalen afdichting van ANSI klasse IV, geen lekkage.

● Flexibele bediening: handmatige, elektrische of pneumatische bediening beschikbaar.

● Groot temperatuurbereik: -40°C ~ 450°C, afhankelijk van het materiaal van de zitting.

● Nauwkeurige debietregeling: lage stromingsweerstand, snel aan-uit en nauwkeurig smoren.

Tabel met kernparameters

Gedetailleerde uitleg van 1000 WOG

● W (Water): Geschikt voor schoon water, circulerend water, leidingwater, licht corrosief afvalwater.

● O (Olie): Geschikt voor minerale olie, hydraulische olie, smeerolie, diesel, benzine, zware olie.

● G (Gas): Geschikt voor aardgas, LPG, perslucht, inert gas, algemeen corrosief gas.

● 1000: nominale werkdruk 1000 psi (≈6,9 MPa).

Shell-testdruk: 1500 psi (1,5 × nominaal)

Afdichtingstestdruk: 1100 psi (1,1 × nominaal)

Kernpunten voor installatie en onderhoud

Installatiepunten

1. Controleer de compatibiliteit van drukklasse, maat, draad, materiaal en medium.

2. Reinig de schroefdraad en de klepholte vóór installatie.

3. Gebruik PTFE-tape of draadafdichtmiddel; goed vastdraaien om schade te voorkomen.

4. Voer vóór de inbedrijfstelling een druktest uit gedurende minimaal 30 minuten.

5. Reserveer bedienings- en onderhoudsruimte; installeer bescherming voor gebruik buitenshuis.

Onderhoudspunten

1.Regelmatige inspectie op lekkage, corrosie en werkingsprestaties.

2.Reinig en bescherm de buitenoppervlakken tegen corrosie.

3. Vervang de zittingen en afdichtingen als ze versleten zijn of lekken.

4.Voor bediende kleppen: controleer regelmatig de motor, luchttoevoer, eindschakelaars en smering.

5. Repareer NIET onder druk. Onderhoudsgeschiedenis vastleggen voor traceerbaarheid.

Productvoordeel

Kogelkranen met binnendraad van roestvrij staal zijn ontworpen voor vloeistofregeling onder middelhoge druk. Ze zijn voorzien van een WOG-classificatie van 1000, corrosiebestendig roestvrij staal, handige installatie met schroefdraad en een gebruiksvriendelijke driedelige structuur en zijn vervaardigd in overeenstemming met API 608 en ASME-normen.

De kleppen bieden een betrouwbare afdichting, flexibele werking en een lange levensduur en worden veel gebruikt in de petrochemische, gas-, industriële, voedsel- en HVAC-sector. Ze vereenvoudigen de lay-out van de leidingen, verlagen de installatie- en onderhoudskosten en dienen als een betrouwbare oplossing voor hogedrukvloeistofsystemen met kleine boring.
