T-kogelkranen van roestvrij staal met binnendraad

Bolaisi levert consistente kwaliteit en professionele productie voor industriële flow control-oplossingen. Wij leveren roestvrijstalen T-kogelkranen met binnendraad gebouwd volgens API 608- en ASME-normen, met gesmeed roestvrij staal, 1000 WOG-drukclassificatie en betrouwbare T/L-poortcontrole. Als ervaren fabrikant bieden wij een geavanceerd ontwerp met schroefdraad, stabiele afdichting en op maat gemaakte opties om groothandel- en projectinkoop wereldwijd te ondersteunen.

Stuur onderzoek

Productomschrijving

T-kogelkranen van roestvrij staal met binnendraadzorgen voor betrouwbare multi-poortcontrole voor middelhogedrukpijpleidingen. Met een hoge drukwaarde, een flexibel stromingspad, installatie met schroefdraad en een corrosiebestendige roestvrijstalen behuizing vereenvoudigen ze effectief de leidingindeling en verlagen ze de installatie- en onderhoudskosten. Als multi-poortkogelkraanZe worden veel gebruikt in meerdere industrieën en dienen als een betrouwbare oplossing voor het mengen, omleiden en afsluiten van stromen.

1000 WOG-hogedrukclassificatie

Gespecificeerd tot 1000 psi (≈6,9 MPa) voor stabiele prestaties in water-, olie- en gastoepassingen.

T-type en L-type multi-poortbediening

T-poort voor mengen en omleiden, L-poort voor schakelen en afsluiten - één klep, meerdere stroompaden.

Installatie met vrouwelijke schroefdraad

Standaard NPT / BSPT / G-schroefdraad - geen lassen vereist, gereedschapslicht en snel te installeren.

Gesmeed roestvrijstalen lichaam

304 / 316 / 316L gesmede constructie uit één stuk of twee delen voor sterkte en corrosiebestendigheid.

ANSI Klasse VI Geen lekkage

PTFE/PPL-zittingen met zeer sterke afdichtingen zorgen voor een betrouwbare, strakke afsluiting.

Flexibele bediening

Handmatige hendel of versnellingsbak; elektrische en pneumatische actuatoren met ISO 5211-montage beschikbaar.

Productdefinitie

T-kogelkranen met binnendraad van roestvrij staal zijn een stroomregelklep met meerdere poorten en een WOG-classificatie van 1000, geschikt voor water-olie-gasservice. Het maakt gebruik van een T-type of L-type kogel om de stroom te mengen, om te leiden of te schakelen door middel van een rotatie van 90°.

Met een gesmeed lichaam uit één stuk of twee delen en een aansluiting met binnenschroefdraad (NPT / BSPT / G), is montage met gereedschapslicht mogelijk zonder lassen. Gemaakt van 304 / 316 / 316L roestvrij staal, beschikt het over een hoge sterkte, corrosieweerstand en een lange levensduur, en wordt het veel gebruikt in petrochemische, HVAC-, industriële, voedsel- en farmaceutische systemen. Voor geflensde pijpleidingverbindingen, zie onzeRVS flenskogelkraan.

Technische parameters

Parameteritem	Parameterwaarde
Drukklasse	1000 WOG (1000 psi ≈ 6,9 MPa); Shell-test: 1500 psi (≈10,3 MPa); Afdichtingstest: 1100 psi (≈7,6 MPa)
Nominale diameter	1/4" ~ 2" (DN8 ~ DN50); Hoofdmaten: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40)
Baltype	T-type (3-weg mengen/omleiden), L-type (2-weg omleiden/uitschakelen)
Lichaamsstructuur en verbinding	Uit één stuk / tweedelig gesmeed roestvrij staal; Binnendraad (NPT / BSPT / G), geen laswerk nodig
Kernmateriaal	Lichaam / kogel / stuurpen: 304 / 316 / 316L roestvrij staal; Zitting: PTFE/PPL; Afdichtingen: zeer sterk rubber / flexibel grafiet
Toepasselijke temperatuur	PTFE-zitting: -20℃ ~ 120℃; PPL-stoel: -20℃ ~ 200℃
Toepasselijke media	Water, olie, aardgas, LPG, perslucht, chemische oplosmiddelen, mild/sterk corrosieve media
Bedieningsmethode	Handgeschakeld (vlinder / vierkante handgreep / versnellingsbak); Optioneel: Elektrisch (aan-uit/modulerend), pneumatisch (enkel-/dubbelwerkend), ISO 5211 montage

Betekenis van 1000 WOG

1000 WOG is een universele druk- en mediaclassificatie in de kleppenindustrie:

Water

Schoon water, circulerend water, leidingwater, licht corrosief afvalwater.

Olie

Minerale olie, hydraulische olie, smeerolie, diesel, benzine.

Gas

Aardgas, LPG, perslucht, inert gas.

1000

Nominale druk

1000 psi werkdruk (≈6,9 MPa) voor middelhogedrukpijpleidingen.

T-type versus L-type bal: kernverschillen

Vergelijkingsitem	T-type bal	L-type bal
Padstructuur	T-vorm 3-weg, drie poorten uitwisselbaar	L-vorm 2-weg, twee poorten aangesloten
Kernfunctie	Mengen, afleiden, convergeren	Omleiden, afsluiten
Toepasselijke scenario's	Mediummenging, hydraulische distributie, meerkanaalssystemen	Stromingsschakeling, circuitafsluiting
Afdichtingsprestaties	ANSI-klasse VI	ANSI-klasse VI (stabieler)
Gebruik taboe	Vermijd volledige opening in 3 richtingen bij een groot drukverschil	Absoluut geen 3-wegverbinding

Gids voor materiaalkeuze

304 roestvrij staal

Voor algemeen water, olie en gas; -20℃~120℃; meest voorkomende toepassingen.

316 roestvrij staal

Voor licht corrosieve media en chloridehoudende vloeistoffen; betere weerstand tegen putjes.

316L roestvrij staal

Voor sterk corrosief, zuur, alkali- en chloridegas; uitstekende lasbaarheid en corrosieweerstand.

Passende stoel

PTFE: goede afdichting, algemene temperatuur. PPL: hoge temperatuur tot 200℃.

Kernfuncties

Hoge druk gewaardeerd

1000 WOG (6,9 MPa), stabiel voor hogedrukgebruik.

Multi-poortbediening

T/L-type kogels voor mixen, omleiden en schakelen.

Eenvoudige installatie

Standaard NPT / BSPT / G-schroefdraad, geen laswerk nodig.

Premium materiaal

Gesmeed roestvrijstalen lichaam met uitstekende corrosieweerstand.

Betrouwbare afdichting

ANSI-klasse VI, nul lekkageprestaties.

Flexibele bediening

Handmatig / elektrisch / pneumatisch, ISO 5211 gemonteerd.

Groot temperatuurbereik

-20℃ ~ 200℃ afhankelijk van het materiaal van de zitting.

Installatie & Onderhoud

Installatiepunten

Bevestig het kogeltype (T/L), maat, druk, draad en materiaal.
Reinig de schroefdraad en de klepholte vóór installatie.
Gebruik PTFE-tape of schroefdraadafdichtmiddel; goed vastdraaien.
Reserveer voldoende bedieningsruimte voor de handgreep.
Voer vóór gebruik een druktest uit volgens de 1000 WOG-norm.

Onderhoudspunten

Regelmatige inspectie op lekkage, corrosie en werking.
Reinig en breng anti-corrosiebescherming aan op de externe onderdelen.
Vervang zittingen en afdichtingen als er lekkage optreedt.
Voor elektrische/pneumatische aandrijvingen: controleer motor, luchttoevoer en eindschakelaars.
Repareer niet onder druk.

Typische toepassingsscenario's

Petrochemisch:medium mengen, omleiden en schakelen.
Industriële productie:hydraulische systemen en koelcircuits.
Gemeentelijke HVAC:watermenging en distributie.
Voedsel en farmacie:sanitaire vloeistofcontrole (316L).
Gas & Energie:aardgas/LPG-lijnschakeling.

Waarom kiezen voor Bolaisi-kleppen

Geverifieerd kwaliteitssysteem

Gecertificeerd voorGB/T 19001-2016 / ISO 9001:2015internationaal kwaliteitsmanagementsysteem.

Smeden en bewerken in eigen huis

Volledige procescontrole van grondstof tot afgewerkte klep in onze eigen fabriek in Wenzhou.

100% drukgetest

Elke T-kogelkraan wordt vóór levering op de schaal en op afdichtingen getest volgens de 1000 WOG-vereisten.

Technische ondersteuning

Ons technische team helpt u bij het kiezen van het T-type of L-type, het materiaal van de zitting, de schroefdraadstandaard en de bediening.

Volledig productassortiment

Wij leveren ookRVS kogelkranen met binnendraad, roestvrijstalen elektrische kogelkranenEndriewegflenskogelkranen.

OEM & ODM beschikbaar

Aangepaste formaten, materialen, draadtypen, bediening en naamplaatje-branding worden ondersteund.

Productafbeelding

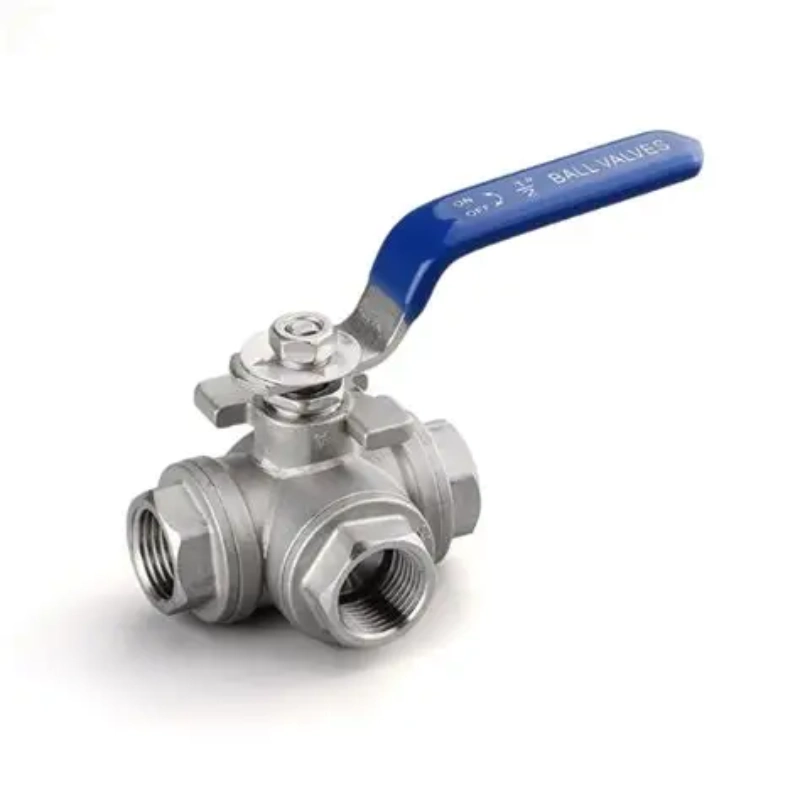

Stainless Steel Internal Thread Tee Ball Valves – 1000 WOG T-Type and L-Type Three-Way Ball Valve — T-kogelkranen met binnendraad van roestvrij staal - 1000 WOG, T-type / L-type, DN8–DN50, NPT / BSPT / G-schroefdraad.

Veelgestelde vragen

Wat is het verschil tussen een T-type en een L-type driewegkogelkraan?

Een T-type bal heeft een T-vormige doorgang die drie poorten onderling verwisselbaar verbindt, waardoor deze ideaal is voor het mengen, omleiden en convergeren van stromen. Een L-type bal heeft een L-vormige doorgang die slechts twee poorten tegelijk verbindt, waardoor deze geschikt is voor stroomschakeling en -afsluiting. Kies het T-type voor mengwerkzaamheden en het L-type voor het omleiden of isoleren van circuits.

Wat betekent 1000 WOG op een kogelkraan?

1000 WOG betekent dat de klep geschikt is voor een werkdruk van 1000 psi (≈6,9 MPa) in de water-, olie- en gassector. Het is een algemene industriële classificatie voor roestvrijstalen kogelkranen met schroefdraad en geeft de geschiktheid aan voor middelhogedrukpijpleidingen die water, olie, aardgas, LPG en perslucht verwerken.

Welke maten en schroefdraadstandaarden zijn beschikbaar?

Wij vervaardigen roestvrijstalen T-kogelkranen met binnendraad van 1/4" tot 2" (DN8 tot DN50), met hoofdmaten 1/2", 3/4", 1" en 1-1/2". Standaard schroefdraadopties omvatten NPT, BSPT en G (BSPP). Aangepaste draadstandaarden zijn op aanvraag verkrijgbaar.

Kunnen deze kleppen worden geautomatiseerd met elektrische of pneumatische actuatoren?

Ja. Alle modellen zijn voorzien van een ISO 5211-montagepad voor directe montage van de actuator. Elektrische (aan-uit of modulerende) en pneumatische (enkel- of dubbelwerkende) actuatoren zijn optioneel verkrijgbaar, waardoor ze geschikt zijn voor geautomatiseerde procesbesturingssystemen. Zie onzeroestvrijstalen elektrische kogelkranenter referentie.

Wat is de maximale werktemperatuur?

Met PTFE-zittingen kan de klep -20℃ tot 120℃ aan. Met PPL-stoelen strekt het bereik zich uit van -20℃ tot 200℃. Voor hogere temperatuurvereisten, alstublieftneem contact met ons opvoor een passend alternatief ontwerp.

Biedt u OEM/ODM-productie aan?

Ja. Als directe fabriek ondersteunen wij op maat gemaakte lichaamsmaterialen, T/L-kogelconfiguratie, draadstandaarden, bediening, handgreeptype en klantbranding. Stuur uw tekening of specificatie en wij maken een passende prijsopgave.

Snel een offerte nodig voor RVS T-kogelkranen?

Stuur ons uw maat, draadstandaard, T- of L-poorttype, medium en werkdruk - onze ingenieurs zullen binnen 24 uur antwoorden met een technische oplossing.
