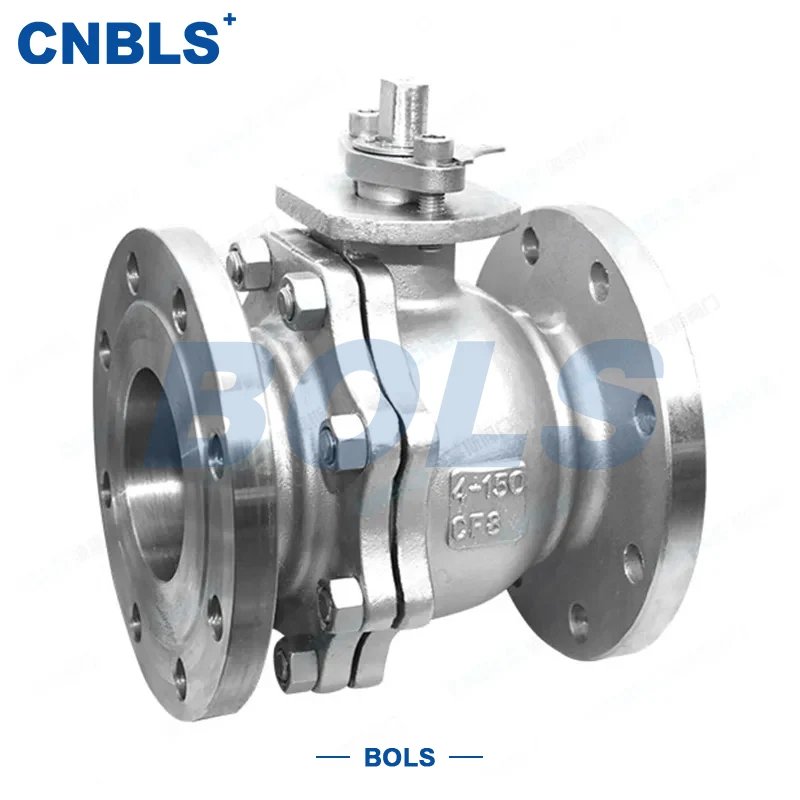

ANSI roestvrijstalen flenskogelkranen

De ANSI roestvrijstalen flenskogelkranen zijn een kwartslagafsluiter ontworpen en vervaardigd in overeenstemming met ANSI/ASME-normen. Met een volledig roestvrijstalen behuizing en ANSI-flensaansluiting wordt deze veel gebruikt in internationale pijpleidingsystemen.

De klep werkt door middel van een rotatie van 90° van de kogel, waardoor een snelle opening, sluiting en stroomregeling wordt bereikt. De belangrijkste componenten zijn onder meer een roestvrijstalen behuizing, kogel, stuurpen, zittingen en optionele actuatoren (handmatig, pneumatisch of elektrisch). Dankzij de uitstekende corrosieweerstand, temperatuurbestendigheid en mechanische sterkte van roestvrij staal presteren de ANSI roestvrijstalen flenskogelkranen betrouwbaar in veeleisende en corrosieve gebruiksomstandigheden.

Het wordt vaak toegepast in olie- en gas-, petrochemische, energieopwekkings- en algemene industriële leidingsystemen.

Werkingsprincipe

De ANSI roestvrijstalen flenskogelkranen werken door de kogel via de steel te draaien:

Volledig open: de kogelboring is uitgelijnd met de pijpleiding, waardoor een soepele stroming met lage weerstand mogelijk is

Volledig gesloten: de bal draait 90° om de stroom volledig te blokkeren

Smoorpositie: Tussenliggende posities (0°–90°) maken beperkte stroomregeling mogelijk

Dit eenvoudige kwartslagontwerp zorgt ervoor dat de ANSI roestvrijstalen flenskogelkranen snel werken, goed afsluiten en een minimaal drukverlies hebben.

Belangrijkste kenmerken

Naleving van ANSI/API-normen

Ontworpen volgens API 608 en ANSI B16.34, waardoor duidelijke druk-temperatuurwaarden en eenvoudige integratie in internationale projecten worden gegarandeerd.

Volledige roestvrijstalen constructie

Verkrijgbaar in F304-, F316- en F316L-materialen voor de omgang met corrosieve media zoals chloorwater, zuren, logen en zure vloeistoffen.

Betrouwbare flensverbinding

ANSI B16.5 RF- of RTJ-flenzen zorgen voor een veilige installatie, eenvoudig onderhoud en gestandaardiseerde pijplijncompatibiliteit.

Optionele balstructuren

Klasse 150 / 300: Typisch zwevend kogelontwerp

Klasse 600 en hoger: Typisch op de tap gemonteerde kogel voor een lager koppel

Dankzij deze flexibiliteit kunnen de ANSI roestvrijstalen flenskogelkranen een breed drukbereik bestrijken.

Flexibele stoelopties

Belangrijkste technische specificaties

Ontwerp- en testnormen

Om betrouwbaarheid en traceerbaarheid te garanderen, voldoen de ANSI roestvrijstalen flenskogelkranen aan:

Typische toepassingen

De ANSI roestvrijstalen flenskogelkranen worden veel gebruikt in:

Olie- en petrochemische fabrieken

Transport van aardgas

Fijne chemische verwerking

Stroom- en stoomsystemen

Farmaceutische en voedselpijpleidingen (met de juiste materialen)

Corrosieve industriële pijpleidingen

Het biedt betrouwbare afsluitprestaties bij middelhoge tot hoge druk.

Selectierichtlijnen

Houd voor optimale prestaties rekening met het volgende:

① Afstemming van drukklassen

Selecteer klasse 150 / 300 / 600 op basis van de ontwerpdruk van de pijpleiding en ANSI B16.34-classificaties.

② Materiaalcompatibiliteit

③ Selectie van stoeltype

Schone service → Zachte zitting

Hoge temperaturen of vaste stoffen → Metalen zitting

④ Flensgerichte keuze

Standaardservice → RF

Hoge druk of hoge afdichtingsvereisten → RTJ

Installatie- en onderhoudstips

Om de levensduur te verlengen:

Installeer flenzen volgens ANSI B16.5 met kruislingse aanscherping

Controleer het model en de classificatie vóór installatie

Werk strikt binnen het bereik van 0°–90°

Controleer regelmatig de spindelpakking en flensafdichting

Indien nodig corrosiebestendig vet aanbrengen

Tap de klepholte af vóór lange stilstanden

Goed onderhoud zorgt voor een stabiele werking op lange termijn van de ANSI roestvrijstalen flenskogelkranen.
