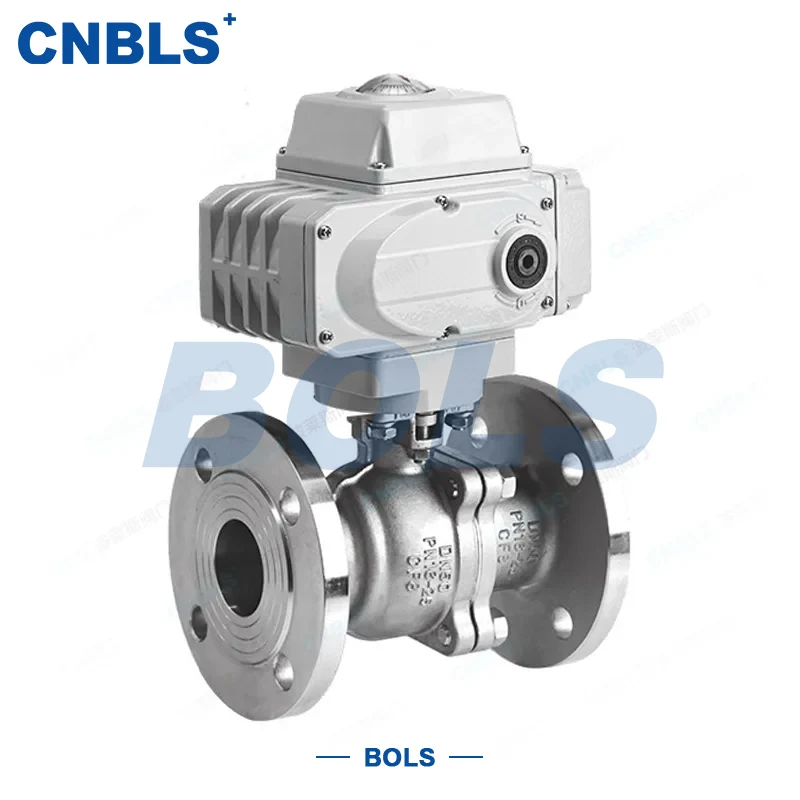

Roestvrijstalen elektrische kogelkranen

De roestvrijstalen elektrische kogelkranen zijn een roterende klep die een elektrische actuator als krachtbron en een vaste kogel als sluitorgaan gebruikt. Aangedreven door de elektrische actuator, draait de klepsteel de kogel 90° om de media in pijpleidingen te openen of af te sluiten. De kogel wordt bevestigd en gepositioneerd door de bovenste en onderste assen, waardoor stabiele afdichtingsprestaties worden geleverd die geschikt zijn voor werkomstandigheden met middelhoge druk. Het dient als een kritisch stroomregelapparaat in industriële automatische besturingssystemen.

Met een robuuste structuur, slijtvastheid en corrosiebestendigheid is deze klep toepasbaar op water, stoom, olieproducten en licht corrosieve media. Het wordt veel gebruikt in de aardolie-, chemische technologie-, elektriciteits-, voedingsmiddelen- en farmaceutische industrie, evenals in industriële automatische leidingnetwerken.

Producteigenschappen

1. Premium roestvrij staal materiaal

De belangrijkste componenten, waaronder het kleplichaam, de kogel en de klepzitting, zijn gemaakt van roestvrij staal 304/316, waarbij de klepzitting is gecombineerd met gecementeerd carbide. Deze configuratie biedt uitstekende corrosieweerstand, hoge temperatuurbestendigheid en slijtvastheid, waardoor een betrouwbare werking op de lange termijn wordt gegarandeerd.

2.Elektrische aandrijving voor uiterst efficiënte automatisering

De klep is uitgerust met een elektrische actuator en maakt bediening op afstand en automatische regeling mogelijk. Het kan worden gecombineerd met een intelligente klepstandsteller om nauwkeurige stroomregeling te bereiken, waardoor de arbeidskosten worden verlaagd.

3. Vaste kogelstructuur met laag openings-/sluitkoppel

Het vaste kogelontwerp zorgt voor een uniforme krachtverdeling en structurele stabiliteit, waardoor het ideaal is voor pijpleidingsystemen met een grote diameter en middelhoge druk. Het maakt eenvoudige en betrouwbare openings- en sluitingshandelingen mogelijk.

4. Gecementeerde hardmetalen afdichting voor betrouwbare prestaties

De afdichtingsoppervlakken van de klepzitting en kogel zijn gemaakt van hardmetaal en ondergaan een speciale behandeling, waardoor ze uitstekend bestand zijn tegen slijtage en hoge temperaturen. Het behaalt een lekkageclassificatie van API-klasse V, waardoor de systeemveiligheid wordt gewaarborgd.

5. Brede druk- en diametercompatibiliteit

Met drukclassificaties van PN16 tot PN420 en klasse 150 tot klasse 2500, met nominale diameters variërend van DN50 tot DN1200, voldoet de klep aan de regelvereisten van pijpleidingen met een groot debiet.

6. Betrouwbare bescherming voor complexe industriële omgevingen

De elektrische actuator heeft een beschermingsgraad van IP65 of hoger, met een behuizing van aluminiumlegering of gietijzer. Het kan continu werken in zware industriële omgevingen met hoge temperaturen, hoge druk en corrosie.

Toepassingen

De RVS Elektrische Kogelkranen zijn geschikt voor diverse industriële scenario’s:

● Afstandsbedienings- en afsluitsystemen in aardolie- en aardgaspijpleidingen

● Debietregeling van media met hoge temperaturen, hoge druk en licht corrosieve media in de chemische productie

● Automatische controle van pijpleidingen met grote diameter in energie- en verwarmingssystemen

● Pijpleidingsystemen voor voedsel, farmaceutische producten en gezuiverd water

● Hogetemperatuurnetwerken voor stoom-, olieproducten- en gastransportleidingen

Wetenschappelijke selectie en juiste installatie kunnen de levensduur van de klep verlengen en het veiligheids- en automatiseringsniveau van het leidingnetwerksysteem verbeteren.

Modelinterpretatie

Neem het gangbare model Q947H-16P als voorbeeld:

Ontwerp- en productienormen

● API 6D: Internationale ontwerp- en productiestandaard voor elektrische kogelkranen in de olie- en gasindustrie

● GB/T 12237: Chinese nationale norm, waarnaar wordt verwezen voor klepstructuur en technische vereisten

● GB/T 9113: Standaard voor flensafmetingen en drukwaarden

● JB/T 8528: Technische eisennorm voor elektrische aandrijvingen

● IEC 60534: Technische specificatie voor industriële procesregelkleppen, die automatische regelprestaties garanderen

Tabel met technische parameters

Componentmaterialen

● Klephuis: roestvrij staal (CF8/CF8M/CF3/CF3M), geselecteerd op basis van gemiddelde corrosiviteit

● Kogel: roestvrijstalen behuizing met gecementeerde carbide-overlay op het afdichtingsoppervlak, waardoor de slijtage en de hoge temperatuurbestendigheid worden verbeterd

● Klepzitting: zeer sterk gecementeerd carbide, dat betrouwbare afdichting en erosiebestendigheid biedt

● Klepsteel: roestvrij staal met genitreerd of gespoten oppervlak, slijtvast en corrosiebestendig

● Verpakking: flexibel grafiet of geëxpandeerd grafiet voor hoge temperaturen, waardoor een dynamische afdichting van de klepsteel wordt gegarandeerd

● Elektrische actuator: behuizing van aluminiumlegering of gietijzer met beschermingsgraad IP65, geschikt voor complexe industriële omgevingen

Selectie kernpunten

1. Analyse van de arbeidsomstandigheden

Verduidelijk het mediumtype, het deeltjesgehalte, de corrosiviteit, de temperatuur en de viscositeit

Voor zeer corrosieve media wordt roestvrij staal 316L aanbevolen

2. Parameterbevestiging

Selecteer de nominale diameter (DN) op basis van de pijpleidinggrootte en debietvereisten

Kies de actuator die past bij het openings-/sluitkoppel, de drukwaarde en de beschermingsgraad

Voor automatiseringsbehoeften selecteert u een actuator met een intelligente klepstandsteller die signaalbesturing van 4-20 mA ondersteunt

3. Materiaalkeuze

Materiaal kleplichaam: 304 voor algemene werkomstandigheden; 316L voor corrosieve werkomstandigheden

Afdichtingsmateriaal: Harde afdichting van gecementeerd carbide voor media met hoge temperaturen, hoge druk of deeltjeshoudende media

4. Naleving van standaarden en certificeringen

Zorg ervoor dat de klep en actuator voldoen aan normen zoals API, GB en IEC

De elektrische actuator moet elektrische certificeringen hebben, zoals CE en UL

5. Evaluatie van leveranciers

Selecteer leveranciers met gekwalificeerde productiecapaciteiten voor elektrische kogelkranen, rijke ervaring en een goed after-sales servicesysteem

Vraag volledige technische documenten aan: monsters, parametertabellen, materiaalcertificaten en actuatorhandleidingen
