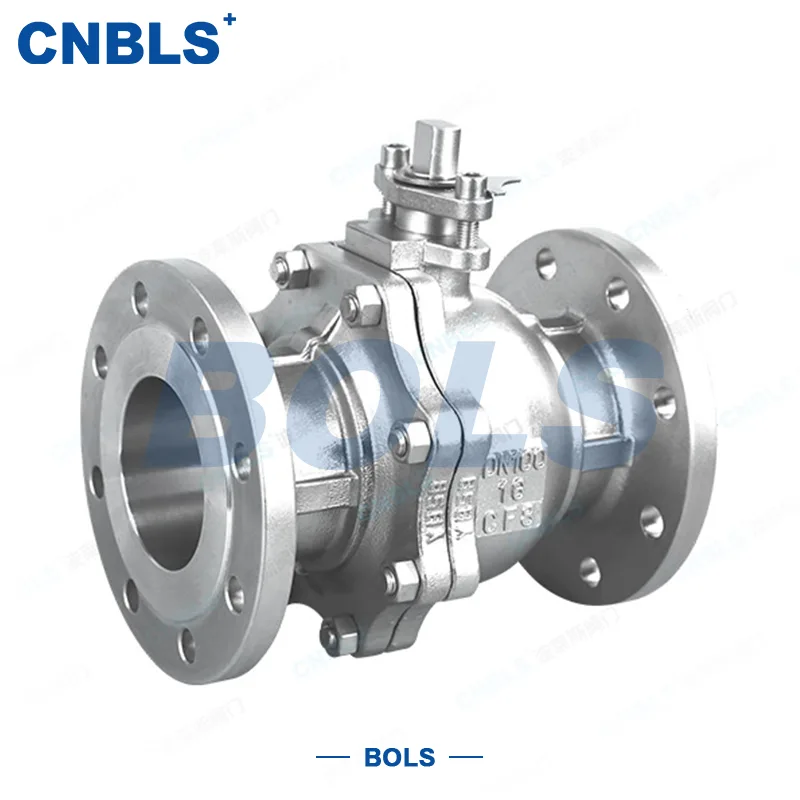

GB Flenskogelkraan

De GB-flenskogelklep is een industriële vloeistofregelklep met nationale standaard flensaansluiting, die aan-uit- en stroomregeling van pijpleidingen realiseert door een rotatie van 90 ° van de kogelkern, en is een van de meest gebruikte mainstream afsluiters in wereldwijde industriële pijpleidingsystemen.

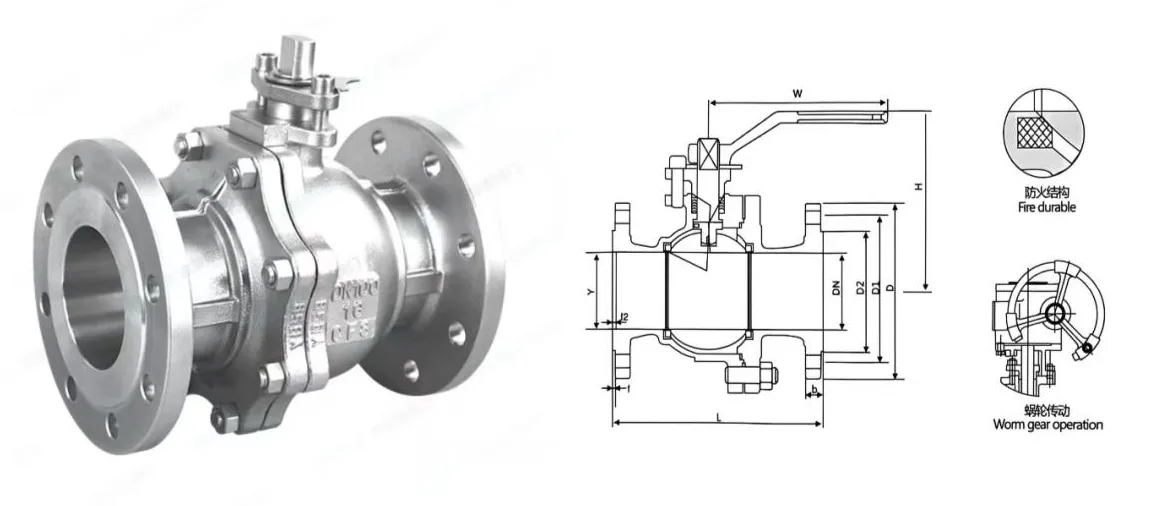

Deze klep bestaat hoofdzakelijk uit kerncomponenten, waaronder het kleplichaam, de zwevende kogel, de klepsteel, de klepzitting, de afdichtingsconstructie en de nationale standaard flensuiteinden. Naast de standaard handmatige bediening kan het ook worden uitgerust met wormwieloverbrengingen, pneumatische, elektrische en hydraulische bedieningsapparaten om te voldoen aan de automatische besturingsvereisten van verschillende industriële werkomstandigheden. Het heeft de kernvoordelen van snel openen en sluiten, extreem lage vloeistofweerstand, compacte structuur, betrouwbare bidirectionele afdichting, brede mediacompatibiliteit en gemakkelijke installatie en onderhoud. Met stabiele bedrijfsprestaties op de lange termijn en een sterk aanpassingsvermogen aan complexe werkomstandigheden is de GB-flenskogelklep een onmisbaar sleutelcomponent geworden in industriële vloeistoftransmissie- en controlesystemen.

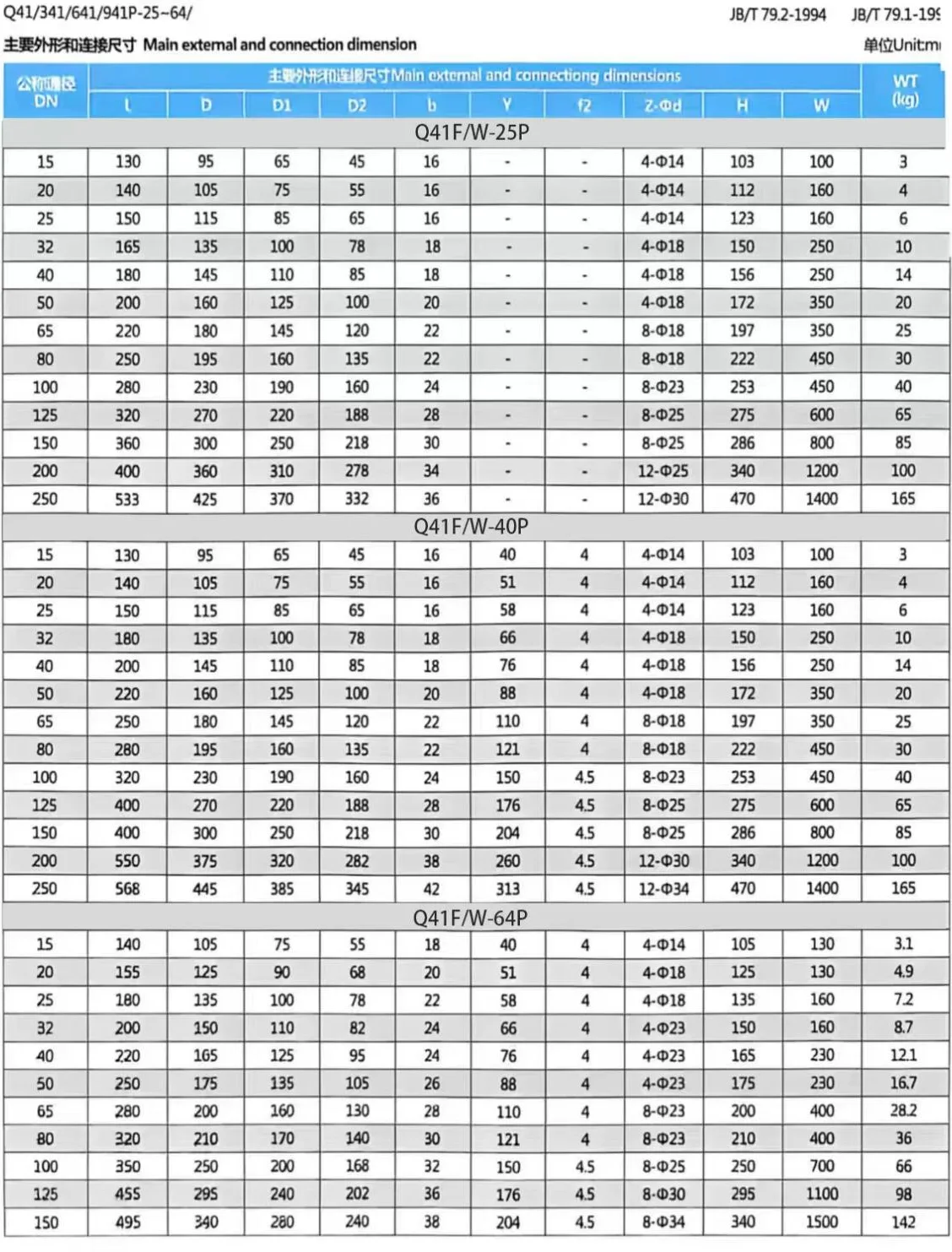

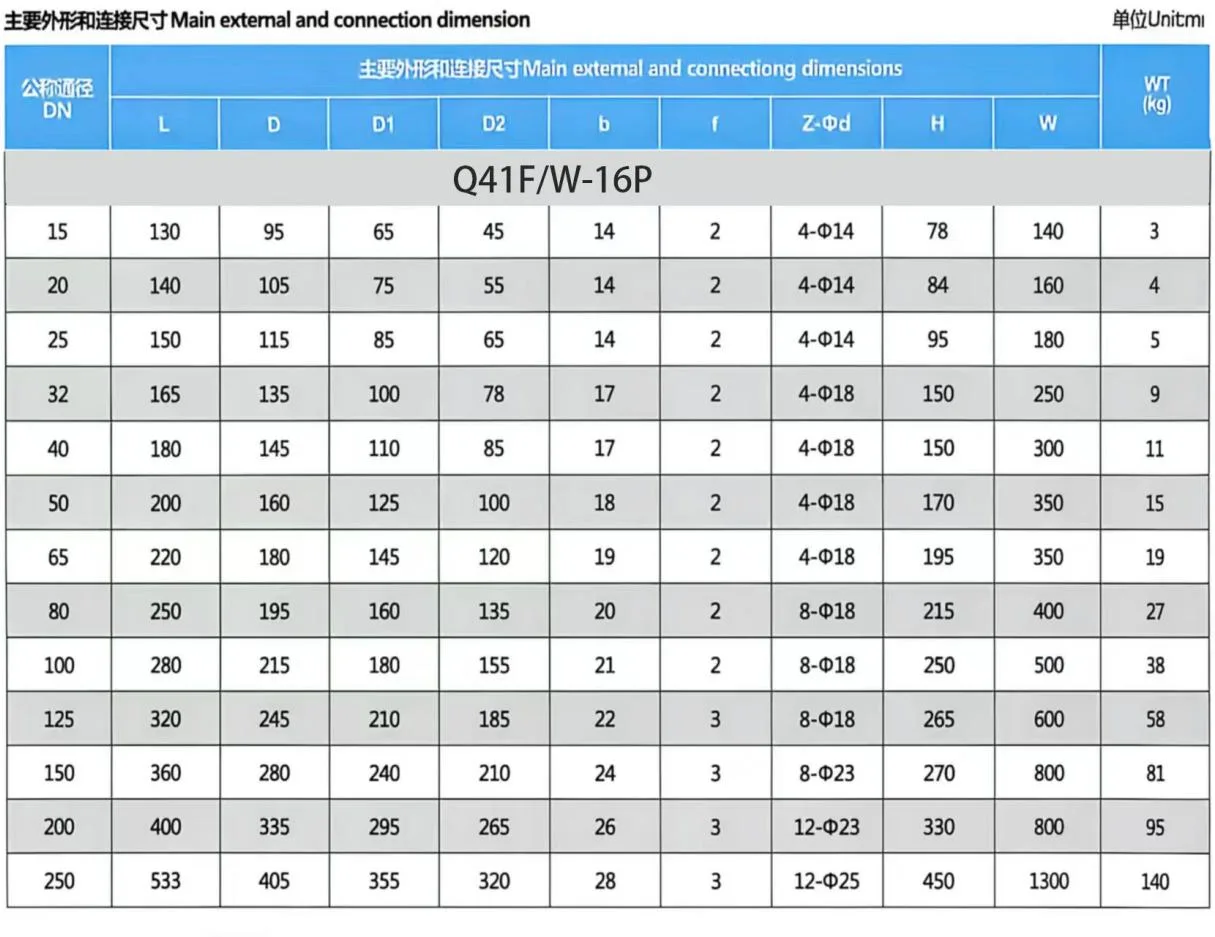

Productspecificaties

Toepassingsnormen

Belangrijkste toepassingsindustrieën

● Olie en gas, petrochemische raffinage en pijpleidingtransmissie over lange afstanden

● Energieopwekking (water-, stoom- en oliecircuits in thermische en kerncentrales)

● Metallurgie, papierfabricage en textielproductie

● Gemeentelijke watervoorziening, stadsverwarming en rioolwaterzuivering

Werkingsprincipe

Het werkingsprincipe van de GB-flenskogelkraan is gebaseerd op de 90° roterende beweging van de kogelkern, aangedreven door de klepsteel, om volledige opening, volledige sluiting en nauwkeurige stroomregeling van de pijpleiding te realiseren:

Volledige open staat

Wanneer de klepsteel de bal 90° laat draaien om het doorvoergat van de bal volledig uitgelijnd te maken met de pijpleidingas, is het stroomkanaal volledig verbonden. Op dit moment is de vloeistofweerstand minimaal en kan het medium vrijwel zonder drukverlies door het kleplichaam stromen.

Volledig gesloten staat

Wanneer de klepsteel de kogel 90° in de omgekeerde richting laat draaien, staat het doorgaande gat van de kogel volledig loodrecht op de as van de pijpleiding. De kogelkern wordt door de middendruk van de pijpleiding stevig tegen de klepzitting gedrukt, waardoor een betrouwbare lekvrije afdichting wordt gevormd en de mediumstroom volledig wordt afgesloten.

Stroomcontrolestatus

Wanneer de bal in een hoek tussen 0° en 90° wordt gedraaid, kan het effectieve stroomoppervlak tussen het doorvoergat van de bal en de pijpleiding traploos worden aangepast, om een ​​nauwkeurige controle van het mediumdebiet en de pijpleidingdruk te realiseren, waarbij wordt voldaan aan de variabele arbeidsomstandighedenvereisten van industriële processen.
