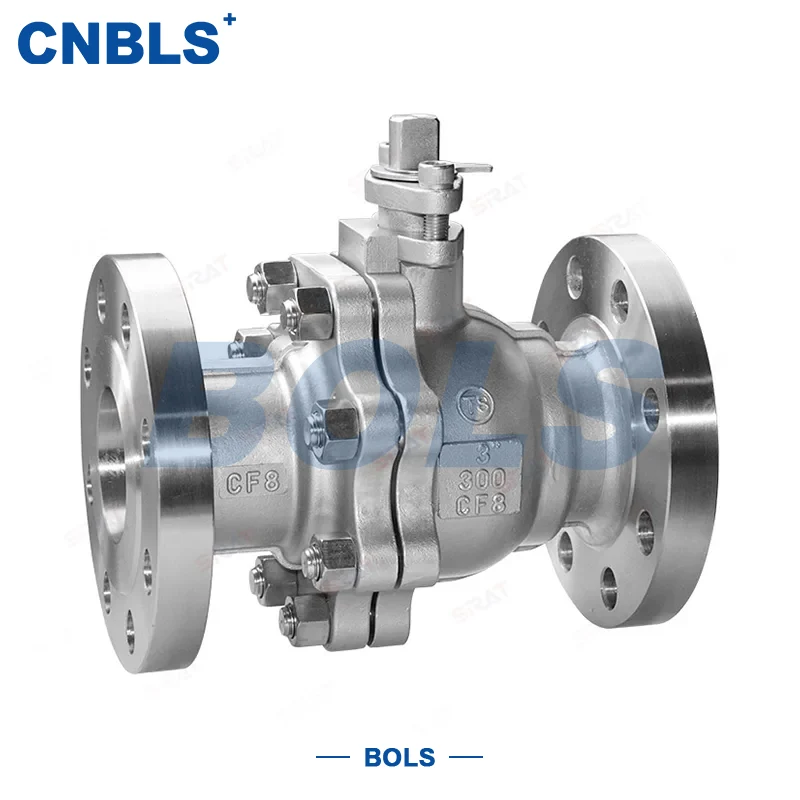

ANSI roestvrijstalen geïntegreerde kogelkranen

ANSI roestvrijstalen geïntegreerde kogelkranen zijn ontworpen en vervaardigd in strikte overeenstemming met ANSI B16.34. Het beschikt over een integraal gegoten structuur van kogel en steel, waardoor traditionele gespleten verbindingsdelen worden geëlimineerd voor een compacter ontwerp, hogere sterkte en betrouwbaardere afdichting.

Met een rechte doorgang heeft de klep een lage stromingsweerstand en een snelle werking, waardoor een snelle, volledig open en volledig gesloten controle van pijpleidingmedia mogelijk is. Uitgerust met verschillende roestvrijstalen materialen en afdichtingsstructuren, levert de klep stabiele prestaties onder corrosieve, hoge temperatuur- en hogedrukomstandigheden, waardoor het een belangrijke regelklep is voor de aardolie-, chemische, aardgas-, waterbehandeling-, voedsel-, farmaceutische en andere industrieën.

Kernstructuur en kenmerken

Integrale gegoten structuur

● Kogel en spindel zijn integraal gegoten uit roestvrij staal, zonder extra las- of schroefdraadverbindingen.

● Hoge structurele stijfheid en concentriciteit, waardoor het risico op vastlopen en lekkage effectief wordt verminderd.

● Compact formaat, ideaal voor leidingsystemen met beperkte ruimte.

Uitstekende stroomprestaties

● Rechte S-type doorstroomdoorlaat met laag drukverlies en grote doorstroomcapaciteit.

● Hoge stroomcoëfficiënt Cv, superieur aan conventionele klepafsluiters en schuifafsluiters van dezelfde maat.

Sterke corrosiebestendigheid en lange levensduur

● Lichaam, kogel, stuurpen en bevestigingsmiddelen zijn allemaal verkrijgbaar in roestvrij staal.

● Geschikt voor corrosieve media, waaronder zuren, logen, zouten, olie, gas en stoom.

● Duplex roestvrij staal, Hastelloy en andere legeringen beschikbaar voor hoge temperaturen, hoge druk en zeer corrosieve omstandigheden.

Betrouwbare afdichting en brede toepassing

● Zwevende bal/vaste balstructuren beschikbaar.

● Zachte afdichting (PTFE/RPTFE) en harde metalen afdichting (stellietlegering) voor verschillende temperatuurvereisten.

● Lekkagepercentage voldoet aan API 6D Klasse Ⅵ.

Multi-standaard, multi-aansturing, multi-verbinding

● Voldoet aan internationale normen, waaronder API 6D, ANSI B16.34, ANSI B16.5.

● Volledig bedieningsbereik: handmatig, wormwiel, pneumatisch, elektrisch.

● Meerdere aansluitingen: geflensd, van schroefdraad voorzien, stompgelast voor eenvoudige installatie ter plaatse.

Belangrijkste technische parameters

Hoofdmateriaalconfiguratie

Typische toepassingen

Met een integrale structuur, volledig roestvrijstalen constructie en een hoogwaardig ontwerp, worden ANSI roestvrijstalen geïntegreerde kogelkranen veel gebruikt in industriële systemen die strikte afdichting, betrouwbaarheid en corrosieweerstand vereisen:

● Olie en gas: verzamelpijpleidingen, putmondassemblages, olie- en gasverwerkingsstations (brandveilig, anti-zwavel, API 6D-gecertificeerd)

● Chemische Industrie: Transport van zuren, logen, zouten, oplosmiddelen en corrosieve chemicaliën

● Waterbehandeling en milieubescherming: ruw water, afvalwater, zuiver water, ontziltingssystemen

● Energietechniek: ketelvoedingswater, circulatiewater, chemische waterbehandelingssystemen

● Food & Pharmaceutical: Hygiënische media, stoom, reinigen van pijpleidingen (geen dode ruimte, eenvoudig schoon te maken)

● Papierproductie, drukwerk en verven, metallurgie: hoge temperatuur, deeltjeshoudende, corrosieve slurries en vloeistoffen

Selectieaanbevelingen

Medium- en materiaalmatching

● Algemene corrosie: 304 / CF8-serie

● Middelmatige tot hoge corrosie: 316L / CF3M-serie

● Hoge druk en ernstige corrosie: 2205 duplex roestvrij staal

● Deeltjeshoudende media: bij voorkeur een metalen harde afdichting

Temperatuur- en afdichtingsselectie

● ≤ 232℃: PTFE / RPTFE zachte afdichting (rendabel)

● > 232℃: metalen harde afdichting (stellietlegering)

Druk- en systeemveiligheid

● Selecteer overeenkomstige klasse op basis van ontwerpdruk; 10%~20% drukmarge aanbevolen.

● Voor olie-, gas- en gevaarlijke diensten: API 6D, API 6FA (brandveilig, anti-zwavel) gecertificeerde producten hebben de voorkeur.

Bediening en installatie

● Kleine boring, handmatige bediening: direct handwiel

● Grote boring, hoog koppel: werking met wormwiel

● Afstandsbediening/automatische bediening: pneumatische of elektrische actuator

Installatie, bediening en onderhoud

Installatie en bediening

● Controleer vóór installatie het model, de druk, de maat en de gebruiksomstandigheden; Zorg ervoor dat de roestvrijstalen behuizing onbeschadigd is.

● Langzaam openen/sluiten om waterslag te voorkomen.

● Controleer voor pneumatische/elektrische kleppen vóór gebruik of de luchttoevoer, de stroomtoevoer en de stuursignalen normaal zijn.

● Verbied ten strengste service tegen overdruk, overtemperatuur en overbelasting.

Routineonderhoud

● Controleer regelmatig op lekkage bij afdichtingsvlakken, pakkingbus en flensverbindingen.

● Inspecteer de aandrijvingen periodiek om er zeker van te zijn dat ze niet vastlopen, dat er luchtlekkage of elektrische lekkage optreedt.

● Smeer de stuurpen en het wormwiel regelmatig om een ​​soepele werking te behouden.

● Voor lang-stationair draaiende kleppen: tap media af, bescherm tegen vocht en stof en voorkom corrosie van roestvrijstalen onderdelen.
