ANSI geflensde kogelkraan

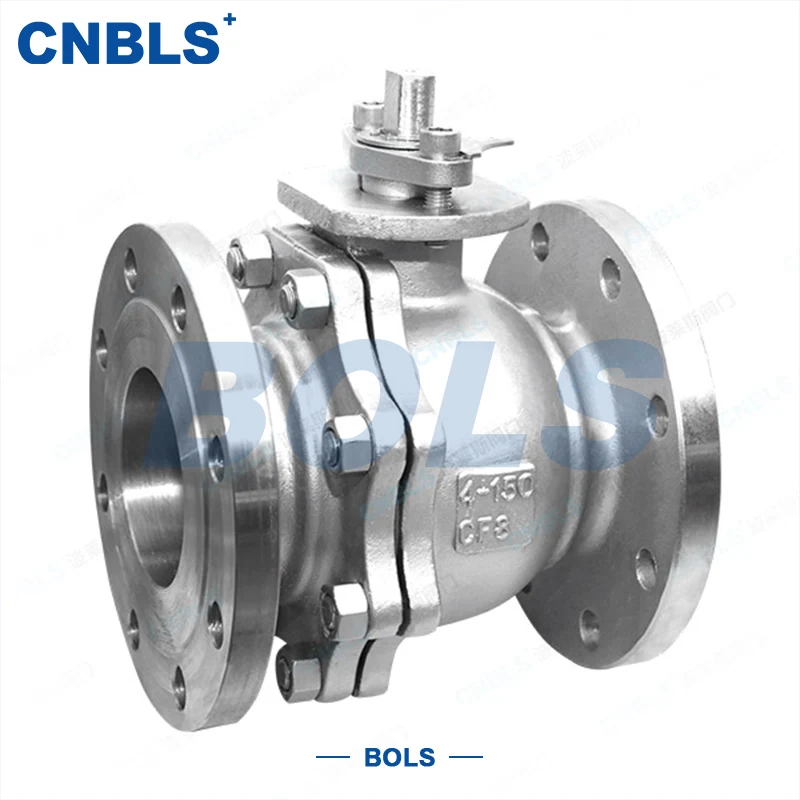

ANSI Flenskogelkraan (merk: Bolaisi) is een industriële afsluiter met een flensaansluiting en een kogel als openings- en sluitelement in de kern. Het wordt voornamelijk gebruikt voor snelle aan-uitregeling en stroomrichtingomschakeling van vloeistoffen in industriële pijpleidingen. Het product is verkrijgbaar in twee belangrijke structurele typen: drijvende kogelkraan en op de tap gemonteerde kogelkraan. Verschillende materialen, afdichtingstypes en bedieningsmodi kunnen flexibel worden geselecteerd op basis van de werkomstandigheden, waardoor het breed geschikt is voor diverse conventionele industriële pijpleidingtoepassingen.

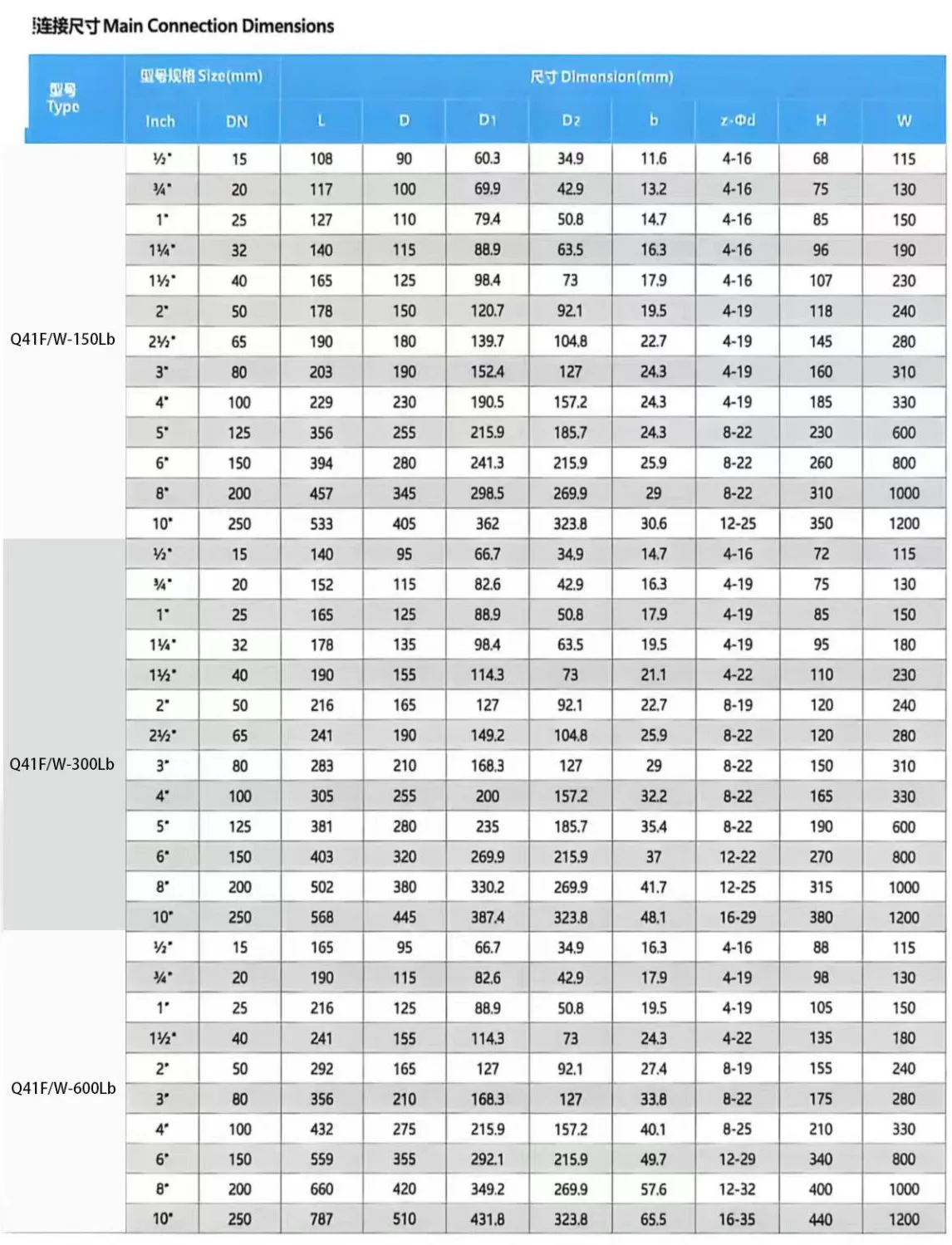

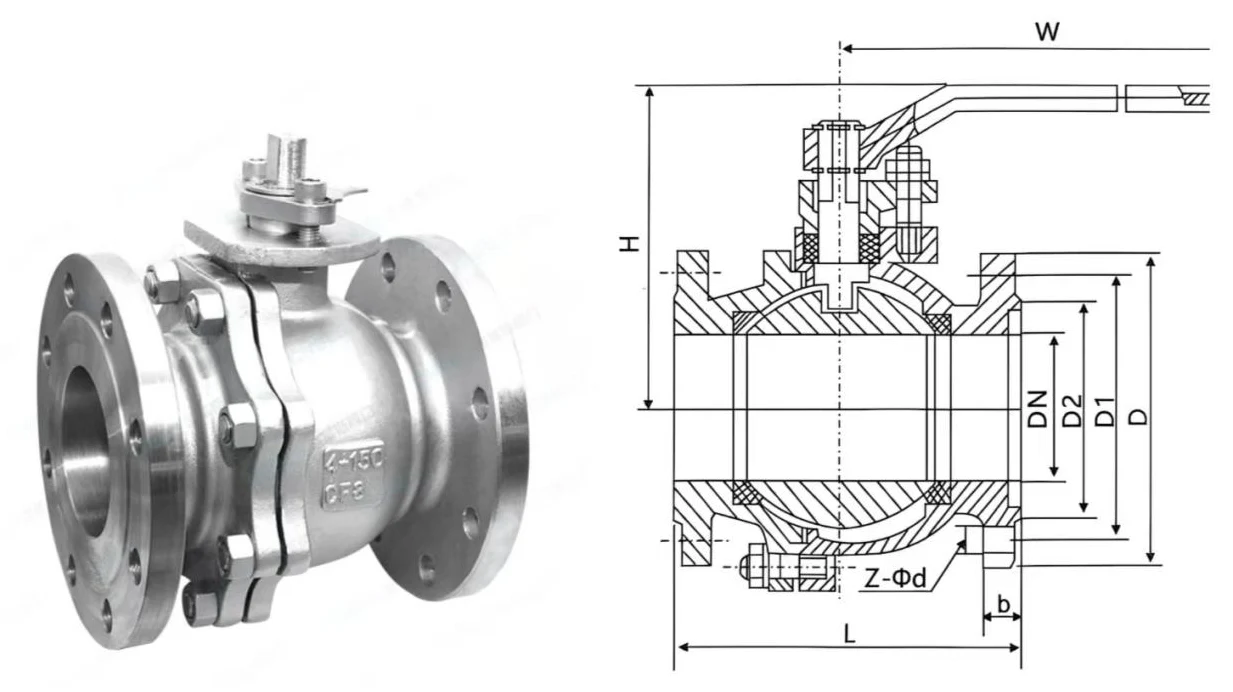

Kern technische parameters

Structurele kerncomponenten

Het product heeft een modulair ontwerp en bestaat uit zes kernmodules, die flexibel kunnen worden afgestemd op de werkomstandigheden:

● Klephuis: Verkrijgbaar in tweedelige, driedelige en ééndelige constructies, die de belangrijkste drukdragende en installatiefundament vormen om aan verschillende onderhouds- en installatievereisten te voldoen.

● Kogelafsluitingselement: een roterende kogel met een coaxiaal doorgaand gat, dat dient als het belangrijkste controlecomponent voor debietregeling, waardoor volledige opening en sluiting door rotatie wordt bereikt.

● Afdichtingsconstructie: omvat zittingen met zachte afdichting (PTFE) en harde afdichting die interne afdichtingen vormen met de kogel; bijpassende pakking zorgt voor externe afdichting tussen de spindel en het kleplichaam om mediumlekkage te voorkomen.

● Klepsteel: het transmissieonderdeel dat de actuator en de kogel verbindt en de kogel 90° laat draaien voor openen en sluiten.

● Actuator: Standaardconfiguratie is handmatige hendel; wormwiel-, pneumatische en elektrische actuatoren zijn optioneel voor verschillende automatiseringsbesturingsbehoeften.

Werkingsprincipe

De klep regelt het volledig openen en sluiten van de pijpleiding door de kogel 90° rond de steelas te draaien:

● Volledig open: de kogelboring is volledig coaxiaal met het stromingspad van de pijpleiding, waardoor onbelemmerde vloeistofdoorgang met extreem lage stromingsweerstand mogelijk is.

● Volledig gesloten: de kogelboring staat loodrecht op het stromingspad van de pijpleiding, waarbij de kogel stevig op de zitting past om het medium volledig te blokkeren en een betrouwbare afdichting te bereiken.

Er zijn twee kernafdichtingsstructuren beschikbaar voor verschillende werkomstandigheden:

● Zwevende kogelstructuur: onder gemiddelde druk zweeft de bal lichtjes en drukt tegen de stroomafwaartse zitting, waardoor een zelfspannende afdichting wordt bereikt. Hogere druk levert stabielere afdichtingsprestaties, geschikt voor kleine tot middelgrote diameters en medium-lage drukomstandigheden.

● Op tappen gemonteerde kogelstructuur: De kogel wordt ondersteund door bovenste en onderste tappen zonder radiale verplaatsing. De zitting is voorzien van elastische compensatie om de kogel automatisch aan te passen voor afdichting, met een laag bedieningskoppel en langdurige stabiele prestaties, geschikt voor grote diameters en hoge drukomstandigheden.

Kernproductkenmerken

● Gestandaardiseerde flensverbinding: Voldoet strikt aan de Amerikaanse standaard flensafmetingen en ondersteunt RF, FF, MFM, TG, RJ en andere flensvlaktypes. Het maakt eenvoudige installatie en verwijdering mogelijk, met een hoge uitwisselbaarheid met pijpleidingen en apparatuur van dezelfde standaard zonder aanpassingen ter plaatse.

● Efficiënte en regelbare bediening: Er is slechts een rotatie van 90° nodig voor handmatig volledig openen en sluiten, waardoor een snelle bediening mogelijk is die geschikt is voor nooduitschakeling. Voor het wisselen van de stroomrichting kan de openingshoek nauwkeurig worden aangepast.

● Geoptimaliseerd ontwerp van het stromingspad: De structuur met volledige boring zorgt voor vrijwel geen verlies aan stromingsweerstand in de volledig open toestand, waardoor het energieverbruik van de pijpleiding wordt verminderd en de aanpassing aan media met een hoge viscositeit en media die kleine deeltjes bevatten, wordt verminderd.

● Modulaire flexibele configuratie: Kleplichaam, afdichtingen en actuatoren zijn modulair ontworpen. De ANSI-flenskogelkraan kan worden aangepast met materialen, afdichtingstypes en bedieningsmodi op basis van de druk-, medium- en temperatuurvereisten ter plaatse.

● Bidirectionele stromingscompatibiliteit: Unidirectionele of bidirectionele stromingsstructuren zijn optioneel zonder strikte inlaat-/uitlaatbeperkingen, wat de installatie- en operationele flexibiliteit vergroot.

Voordelen van productprestaties

● Brede dekking van de arbeidsomstandigheden: De nominale diameter van DN15 tot DN200 en de nominale druk van 150LB tot 600LB dekken de meeste algemene industriële pijpleidingtoepassingen.

● Hoge corrosiebestendigheid: meerdere materiaalopties voor de behuizing, waaronder koolstofstaal, roestvrij staal 304, 316 en 316L, zijn bestand tegen corrosie en erosie door water, olie, stoom, zuren, logen en andere media, waardoor de levensduur wordt verlengd.

● Stabiele en betrouwbare afdichting: Zachte afdichting zorgt voor een lekkagevrije prestatie voor schone media bij normale temperaturen; harde afdichting is bestand tegen hoge temperaturen en slijtage voor stoom en met deeltjes beladen media. Beide typen zorgen voor een langdurige stabiele afdichting om interne en externe lekkage te minimaliseren.

● Veilige en arbeidsbesparende bediening: het geoptimaliseerde ontwerp van de steel en de hendel vermindert het bedieningskoppel aanzienlijk, voor eenvoudige handmatige bediening. Anti-blowout steel- en antistatische structuren voorkomen de opbouw van statische elektriciteit door middelmatige wrijving en het uitwerpen van de steel, waardoor wordt voldaan aan de veiligheidseisen in risicovolle industrieën zoals de aardolie- en chemische technologie.

● Handig onderhoud: 2-delige en 3-delige behuizingsontwerpen maken revisie en vervanging van afdichtingen mogelijk zonder demontage van de pijpleiding, waardoor de onderhoudswerklast en uitvaltijd ter plaatse aanzienlijk worden verminderd.

Belangrijkste toepassingsscenario's

Met een stabiele aan-uitregeling en een breed aanpassingsvermogen aan media en werkomstandigheden wordt de ANSI-flenskogelkraan veel gebruikt in pijpleidingsystemen in grote industrieën:

● Olie- en gasindustrie: middelmatige afsluiting en omschakeling bij de exploratie van olie en gas, pijpleidingen over lange afstanden, verzamelstations en opslag en transport van geraffineerde olie.

● Chemische Industrie: Procesbeheersing van zure/alkalische media, organische oplosmiddelen, polymeren en additieven onder zware chemische productieomstandigheden.

● Energiesector: Aan/uit-controle van pijpleidingen in ketelsystemen, stoompijpleidingen, koelwatercirculatie- en suppletiewatersystemen om een ​​stabiele werking van de unit te garanderen.

● Papier- en metallurgie-industrie: pijpleidingcontrole voor papierzwarte vloeistof, metallurgische slurry- en watercirculatiesystemen, met slagvaste en slijtvaste structuur.

● Waterbehandelingsindustrie: openen/sluiten van pijpleidingen en stroomregeling in gemeentelijke watervoorziening/-afvoer, industriële afvalwaterzuivering, hergebruik van teruggewonnen water en circulerende watersystemen.
