Roestvrijstalen mantel geïsoleerde kogelkranen

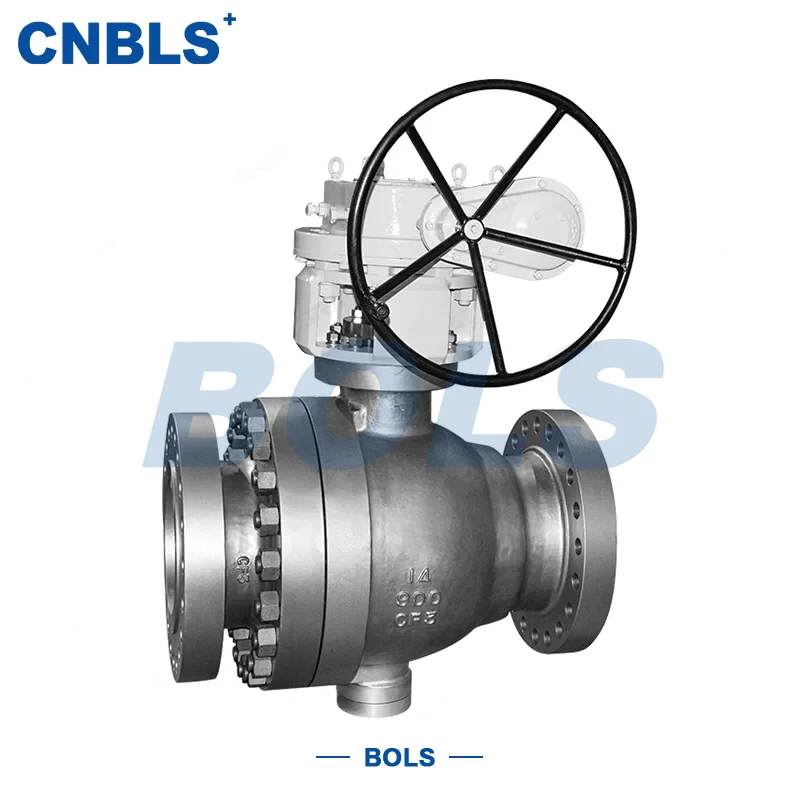

De roestvrijstalen mantel geïsoleerde kogelkranen is een drijvende kogelkraan met volledige poort, speciaal ontworpen voor hoogviskeuze, gemakkelijk kristalliseerbare en stolbare media. Zowel het kleplichaam als de mantel zijn volledig gemaakt van roestvrij staal. Een onafhankelijke mantellaag wordt toegevoegd aan de conventionele kogelklepstructuur, waardoor stoom, heet water of warmteoverdrachtsolie er doorheen kunnen circuleren voor continue isolatie of verwarming van de media in de klepholte en doorstroomdoorgang.

Dankzij de constante temperatuurregeling met mantel voorkomt de klep effectief dat media stollen, kristalliseren of een aanzienlijke viscositeitstoename in de klep als gevolg van temperatuurdaling, waardoor een flexibele werking van de klep en een ononderbroken werking van het systeem worden gegarandeerd. In de thermische isolatietransmissiesystemen van industrieën zoals de petrochemie, chemische vezels, voedingsmiddelen en farmaceutische producten, dienen de jStainless Steel Jacket geïsoleerde kogelkranen als een van de belangrijkste controlecomponenten.

Structuur en werkingsprincipe

Drijvende balstructuur met volledige poort

De klep heeft een zwevend kogelontwerp. Onder de druk van het medium vormt de kogel een betrouwbare afdichting met de klepzitting. De doorstroomopening met volledige poort minimaliseert het vasthouden van vloeistof en weerstand, waardoor deze bijzonder geschikt is voor de stabiele transmissie van media met een hoge viscositeit.

Isolatiestructuur met roestvrijstalen mantel

Aan de buitenkant van het kleplichaam wordt een integrale mantellaag gelast of machinaal bewerkt, waardoor een onafhankelijke isolatieholte ontstaat tussen de mantel en het kleplichaam voor continue circulatie van het thermische isolatiemedium. Flens- of schroefdraadverbindingen kunnen worden geconfigureerd bij de inlaat en uitlaat van de mantel, afhankelijk van de omstandigheden ter plaatse, waardoor de aansluiting op de thermische isolatiepijpleiding wordt vergemakkelijkt.

Logica voor constante temperatuurregeling

Door de temperatuur en de stroomsnelheid van het mantelmedium aan te passen, wordt het medium in de klepholte te allen tijde binnen een ingesteld temperatuurbereik gehouden, waardoor operationele vastlopen of defecte afdichtingen worden vermeden. Dankzij deze structuur kunnen de roestvrijstalen mantel-geïsoleerde kogelkranen stabiele prestaties behouden, zelfs bij intermitterende werking of bij lage omgevingstemperaturen.

Belangrijkste productkenmerken

Stabiele en betrouwbare isolatieprestaties

De mantelstructuur bedekt de belangrijkste delen van het kleplichaam en biedt een hoge warmte-uitwisselingsefficiëntie. Het is geschikt voor werkomstandigheden waarbij het vriespunt van het medium dichtbij of hoger ligt dan de omgevingstemperatuur.

Volledig roestvrijstalen corrosiebestendig ontwerp

Het kleplichaam, de mantel en de belangrijkste drukdragende componenten zijn allemaal gemaakt van 304, 316, 304L of 316L roestvrij staal en zijn geschikt voor verschillende corrosieve of hoge temperatuurisolatiemediumomgevingen.

Hoge afdichtingsgraad

De zachte afdichtingsstructuur van PTFE/RPTFE, gecombineerd met de nauwkeurig bewerkte kogel, handhaaft een lekkageklasse VI van klasse VI, zelfs in geïsoleerde toestand, waardoor mediumafval en systeemrisico's worden verminderd.

Regelbaar bedrijfskoppel

De zwevende kogelstructuur, gecombineerd met het ontwerp met volledige doorlaatopening, vermindert effectief de bedrijfsweerstand onder mediumomstandigheden met hoge viscositeit. Voor specificaties met een grote diameter kan een wormwielmechanisme worden geconfigureerd om de operationele stabiliteit te verbeteren.

Kern technische parameters

Materiaalconfiguratie van hoofdcomponenten

Toepassingen

Deze serie roestvrijstalen mantel-geïsoleerde kogelkranen wordt voornamelijk gebruikt in industriële systemen met hoge eisen aan mediumtemperatuurgevoeligheid en transmissiecontinuïteit, inclusief maar niet beperkt tot:

● Petrochemische industrie: transmissie van zware olie, asfalt en hars

● Chemische vezelindustrie: Chemische vezelslurry en polymeersmelt

● Voedingsindustrie: siroop, chocolade en plantaardige olie

● Farmaceutische industrie: tussenproducten en reagentia met hoge viscositeit

● Drukken en verven en fijnchemische industrie: vloeibare media die een constante temperatuurregeling vereisen

Selectie- en configuratierichtlijnen

Gemiddelde kenmerken Prioriteit

Het verduidelijken van het vriespunt van het medium, de viscositeitsveranderingscurve en de corrosiviteit zijn de belangrijkste basis voor het selecteren van het materiaal van het kleplichaam en het type mantel.

Matching van temperatuur en afdichting

Wanneer de temperatuur van het medium in de klep de 232°C overschrijdt, moeten gevulde PTFE-afdichtingen prioriteit krijgen om de afdichtingsstabiliteit op lange termijn te garanderen.

Configuratie van jasaansluiting

Voor continu werkende systemen worden flensverbindingen aanbevolen voor mantelpoorten om het onderhoud te vergemakkelijken en de betrouwbaarheid van de afdichting te verbeteren.

Bedieningsmethode selectie

Voor specificaties boven DN50 of werkomstandigheden met hoge viscositeit kan het configureren van een wormwielaandrijving de bedieningservaring op locatie aanzienlijk verbeteren.

Bedienings- en onderhoudsrichtlijnen

1. Verwarm vóór de inbedrijfstelling de klep voor door eerst het isolatiemedium door de mantel te laten circuleren; vermijd het direct openen en sluiten van media met een hoge viscositeit in koude toestand.

2. Controleer voortdurend de temperatuur en druk van de mantel tijdens bedrijf om plaatselijke oververhitting te voorkomen.

3.Inspecteer de mantelverbindingen, flenzen en pakkingbus regelmatig op lekkage.

4. Vóór langdurige buitengebruikstelling het mantelmedium aftappen en de klepholte reinigen om te voorkomen dat resterend medium stolt.
