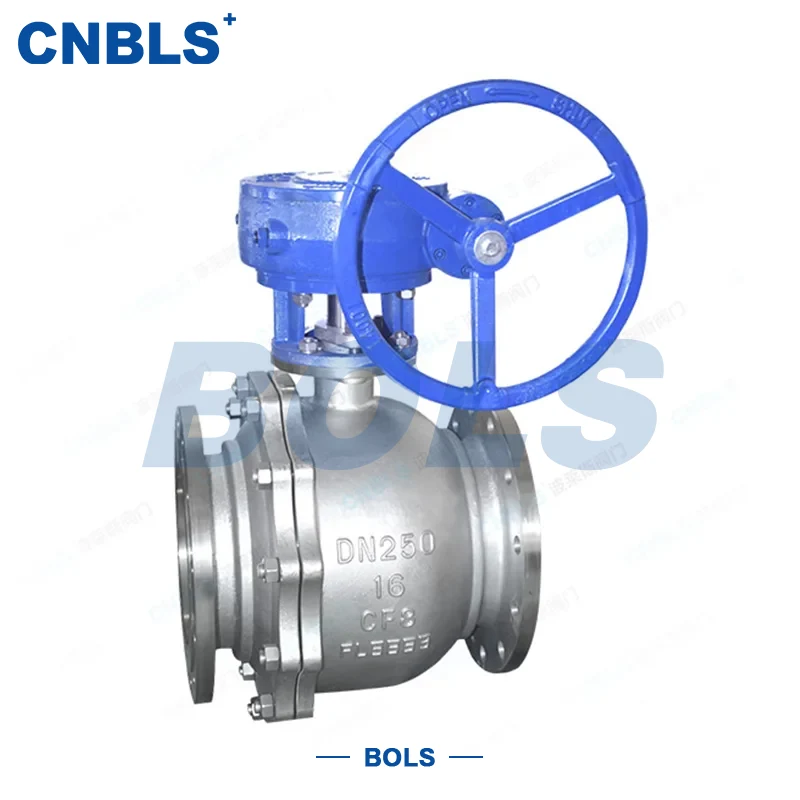

Drijvende kogelkranen met roestvrijstalen flens

De roestvrijstalen flens drijvende kogelkranen zijn een pijpleidingafsluitklep die een zwevende bal als afsluitelement gebruikt. Onder de druk van het medium wordt de kogel strak tegen de stroomafwaartse klepzitting gedrukt om een ​​betrouwbare afdichting te bereiken. Volledig openen of sluiten wordt bereikt door de bal 90 graden te draaien, wat een eenvoudige bediening en snelle reactie mogelijk maakt.

Deze klep heeft een eenvoudige structuur en uitstekende afdichtingsprestaties. Het is geschikt voor verschillende werkomstandigheden waarbij media zoals water, stoom, olieproducten en bijtende stoffen betrokken zijn, en wordt veel gebruikt in industriële pijpleidingsystemen, waaronder aardolie, chemische technologie, elektriciteit, voedsel en farmaceutische producten.

Producteigenschappen

Hoogwaardig roestvrij staal materiaal

De belangrijkste componenten, waaronder het kleplichaam, de kogel en de klepzitting, zijn gemaakt van 304/316 roestvrij staal en bieden uitstekende corrosie- en slijtvastheid om operationele betrouwbaarheid op lange termijn te garanderen.

Flensaansluiting voor eenvoudige installatie

Dankzij de standaard flensaansluiting is eenvoudige installatie en demontage mogelijk en is het compatibel met pijpleidingsystemen met verschillende diameters en drukklassen.

Gediversifieerde werkingsmodi

Ondersteunt handmatige (handwiel), versnellingsbak, elektrische en pneumatische bediening. De meest geschikte bedrijfsmodus kan worden geselecteerd op basis van de vereisten voor automatische besturing.

Uitstekende afdichtingsprestaties

De klepzitting is gemaakt van zachte afdichtingsmaterialen zoals PTFE, PFA of ETFE, waarbij het lekkagepercentage voldoet aan API-klasse VI om de veiligheid van het pijpleidingsysteem te garanderen.

Breed toepassingsbereik

De klep heeft een toepasbaar temperatuurbereik van -29 ~ 180 ℃, dekt werkomstandigheden onder hoge, gemiddelde en lage druk van PN1.0 tot PN42, en voldoet aan de regelvereisten van verschillende stroomsnelheden en media.

Hoge betrouwbaarheid en eenvoudig onderhoud

De zwevende kogelstructuur realiseert een zelfspannende afdichting onder gemiddelde druk. Het heeft een compacte structuur, vereist geen extra ondersteuning en is gemakkelijk te onderhouden, waardoor het geschikt is voor langdurig gebruik.

Toepassingen

De RVS Flens Drijvende Kogelkranen zijn geschikt voor diverse industriële scenario’s:

● Afsluiten en stroomcontrole van aardolie- en aardgaspijpleidingen

● Transport van corrosieve media zoals zuren, logen en zouten bij de productie van chemicaliën

● Pijpleidingcontrole in waterbehandelings- en stoomsystemen

● Transport van schone media in de voedingsmiddelen- en farmaceutische industrie

● Hogetemperatuur- en hogedrukpijpleidingen in elektrische energie- en thermische systemen

● Scenario's voor vloeistoftransport en afsluiting van pijpleidingen

Modelinterpretatie

Neem model Q41F-16P als voorbeeld:

Ontwerp- en productienormen

● API 6D: Een internationaal geaccepteerde norm die van toepassing is op het ontwerp en de productie van kogelkranen voor de aardolie- en aardgasindustrie.

● GB/T 12237: de nationale norm van China, die als referentie dient voor het ontwerp en de productie van kleppen.

● ISO 5208: Standaard voor flensafmetingen en drukwaarden, waardoor wordt gegarandeerd dat de klep past bij de pijpleiding.

● JB/T 308: Testmethoden en inspectieregels voor kleppen, die de productkwaliteit en -prestaties garanderen.

Tabel met technische parameters

Componentmaterialen

● Kleplichaam: WCB uit gegoten staal of roestvrij staal CF8/CF8M

● Kogel: roestvrij staal, passend bij het kleplichaam

● Klepzitting: zachte afdichting van PTFE, PFA of ETFE

● Klepsteel: roestvrij staal met genitreerde oppervlaktebehandeling

● Verpakking: flexibel grafiet of PTFE

● Bevestigingsmiddelen: roestvrij staal of gegalvaniseerd koolstofstaal

Selectie kernpunten

Analyse van de arbeidsomstandigheden

● Verduidelijk het mediumtype, de temperatuur, de viscositeit en de corrosiviteit.

● Bepaal de maximale werkdruk van het systeem met een gereserveerde veiligheidsmarge.

Parameterbevestiging

● Selecteer de nominale diameter DN op basis van de debietvereisten.

● Bepaal de nominale druk PN/klasse op basis van het systeemontwerp.

● Kies de verbindingsmethode (flens, gelast of met schroefdraad) afhankelijk van de pijpleiding.

● Selecteer de bedieningsmodus (handmatig, elektrisch of pneumatisch) op basis van de automatiseringsbehoeften.

Materiaalkeuze

● Klephuis: Koolstofstaal is geschikt voor algemene werkomstandigheden; roestvrij staal is geschikt voor corrosieve media.

● Afdichtingsmateriaal: PTFE is geschikt voor de meeste corrosieve media; harde metalen afdichtingen kunnen worden geselecteerd voor media met hoge temperaturen, hoge druk of deeltjeshoudende media.

Standaard en certificering

● Zorg ervoor dat de klep voldoet aan de ontwerp- en productienormen.

● Voor internationale projecten kunnen API-, ISO- en andere certificeringen vereist zijn.

Evaluatie van leveranciers

● Selecteer leveranciers met een goede reputatie en rijke ervaring, en vraag monsters, technische parameters en kwaliteitsborgingscertificaten aan.
