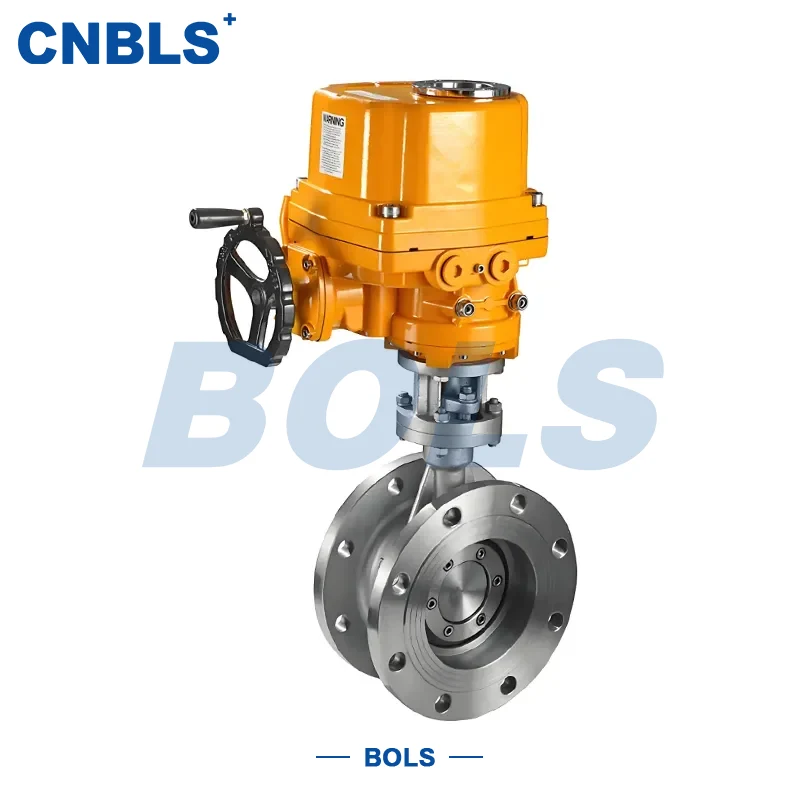

Roestvrijstalen ventilatievlinderkleppen

De RVS ventilatievlinderklep D341W is een middellijnvlinderklep speciaal ontworpen voor industriële ventilatiesystemen. Het is vervaardigd uit roestvrijstalen materialen zoals 304, 316, 304L en 316L en voldoet aan de D341W-serie en relevante industrienormen voor ventilatievlinderkleppen. De klep wordt via flensverbindingen in ventilatiekanaalsystemen geïnstalleerd en wordt aangedreven door handmatige bediening of een wormwielactuator om de schijf te roteren, waardoor het openen, sluiten en debietaanpassing van gasvormige media mogelijk wordt.

Als typische roestvrijstalen ventilatievlinderkleppen is het ontwerp geoptimaliseerd voor lage druk, grote diameter, stoffige en corrosieve gasomstandigheden. Hoewel het de basisafdichtingsprestaties garandeert, voldoet het ook aan de eisen van het ventilatiesysteem op het gebied van stroomcapaciteit, operationele flexibiliteit en stabiliteit op lange termijn.

Structuur en werkingsprincipe

Middellijn ontwerp

De steel en schijf delen dezelfde middellijn, zodat de schijf tijdens bedrijf rond de steelas draait. Deze eenvoudige en uitgebalanceerde structuur vermindert het openingsmoment en is zeer geschikt voor langdurig gebruik in ventilatiekanalen met grote diameter.

Flensverbinding

Beide uiteinden van het klephuis zijn voorzien van integrale flenzen die compatibel zijn met GB/T 9113 of ANSI B16.5. De installatie is eenvoudig met behulp van bouten, wat een betrouwbare positionering en eenvoudig onderhoud garandeert.

Ventilatiespecifieke afdichting

De “W” in D341W geeft een ventilatiestructuur aan die is ontworpen om lekkage te beheersen in plaats van nullekkage te bereiken. Tot de opties behoren harde metalen afdichtingen of afdichtingen van metaal + fluorrubbercomposiet, die vastlopen als gevolg van stof of thermische uitzetting verminderen en tegelijkertijd een veilige werking behouden.

Activeringsopties

Kleinere maten: handmatige bediening voor eenvoud en eenvoudig onderhoud

Middelgrote en grote maten: wormwielactuatoren voor een hoger koppel, eenvoudiger bediening en geschikt voor bovenhandse of gecentraliseerde bediening

Belangrijkste kenmerken

Sterk materiaalaanpassingsvermogen

De roestvrijstalen constructie biedt uitstekende weerstand tegen corrosie en oxidatie, geschikt voor zwavelhoudend rookgas, zure gassen en omgevingen met een hoge luchtvochtigheid.

Lage stromingsweerstand

Het middenlijnontwerp en de dunne schijf minimaliseren de luchtstroomobstructie, waardoor de systeemweerstand en het energieverbruik worden verminderd.

Beheersbare onderhoudskosten

Met minder componenten en een eenvoudige afdichtingsstructuur zijn routinematige inspecties en onderhoud minimaal, waardoor het ideaal is voor continu werkende ventilatiesystemen.

Groot bereik

Temperatuurbereik: -30℃~400℃Drukbereik: PN0,1~PN1,0MPa Geschikt voor de meeste industriële ventilatie- en rookgastoepassingen.

Als volwassen roestvrijstalen ventilatievlinderkleppen geeft het ontwerp prioriteit aan systeemstabiliteit en betrouwbaarheid op lange termijn.

Toepassingen

De D341W RVS ventilatie vlinderkleppen worden veel toegepast in:

Metallurgie: Hoogoven-, sinteren-, stofopvang- en rookgasverwerkingssystemen

Energie-industrie: Ketellucht- en rookgassystemen, ontzwavelings- en denitrificatiekanalen

Chemische industrie: Procesuitlaatsystemen met corrosieve gassen

Bouwmaterialen en cement: stofopvang in ovenstaarten, recirculatiesystemen voor hete lucht

Milieutechniek: industriële afvalgasbehandeling en emissiesystemen

In deze toepassingen dienen de roestvrijstalen ventilatievlinderkleppen voornamelijk voor isolatie, regeling en stroomomleiding, in plaats van hogedrukafdichtingscontrole.

Technische parameters

Selectie- en gebruiksaanbevelingen

Belangrijke selectieoverwegingen zijn onder meer:

Middelmatige samenstelling en corrosiviteit

Ontwerpdruk en bedrijfstemperatuur

Buismaat en installatieruimte

Aanwezigheid van veel stof, hoge temperaturen of continu gebruik

Voor stoffige omgevingen wordt een geperforeerde roestvrijstalen schijf aanbevolen. Voor rookgassystemen met hoge temperaturen wordt de voorkeur gegeven aan harde metalen afdichtingen om de stabiliteit te vergroten.

Conclusie

De roestvrijstalen D341W ventilatievlinderklep wordt gekenmerkt door een betrouwbare structuur, stabiele materialen en een sterk aanpassingsvermogen. Als gestandaardiseerde roestvrijstalen ventilatievlinderklep is het ontworpen om te voldoen aan de veiligheids- en onderhoudseisen van industriële ventilatie- en rookgassystemen op de lange termijn, waardoor het een praktische keuze is voor technische projecten en apparatuurintegratie.
