ANSI-flensafsluiter

ANSI-flensafsluiters maken gebruik van flensverbindingen voor pijpleidinginstallatie. Hun primaire functie is het bieden van volledig open of volledig gesloten controle over het medium; ze zijn niet ontworpen voor stroomregeling of smoren. Deze kleppen bieden duidelijke voordelen, waaronder een lage stromingsweerstand, superieure afdichtingsprestaties en bidirectionele compatibiliteit. Door gebruik te maken van een poortschijf als openings- en sluitelement, staat de bewegingsrichting loodrecht op de richting van de vloeistofstroom. De klep wordt bediend via een handwiel of actuator en maakt een volledig open of volledig gesloten stroompad mogelijk. Structureel zijn ze onderverdeeld in wigvormige en parallelle poorttypen; op basis van het spindelontwerp worden ze geclassificeerd als kleppen met stijgende of niet-stijgende spindel. Beschikbare bedieningsmethoden omvatten handmatige, tandwielaangedreven, pneumatische en elektrische aandrijvingen, waardoor ze zeer geschikt zijn voor geautomatiseerde systemen en hoogfrequente operationele omgevingen.

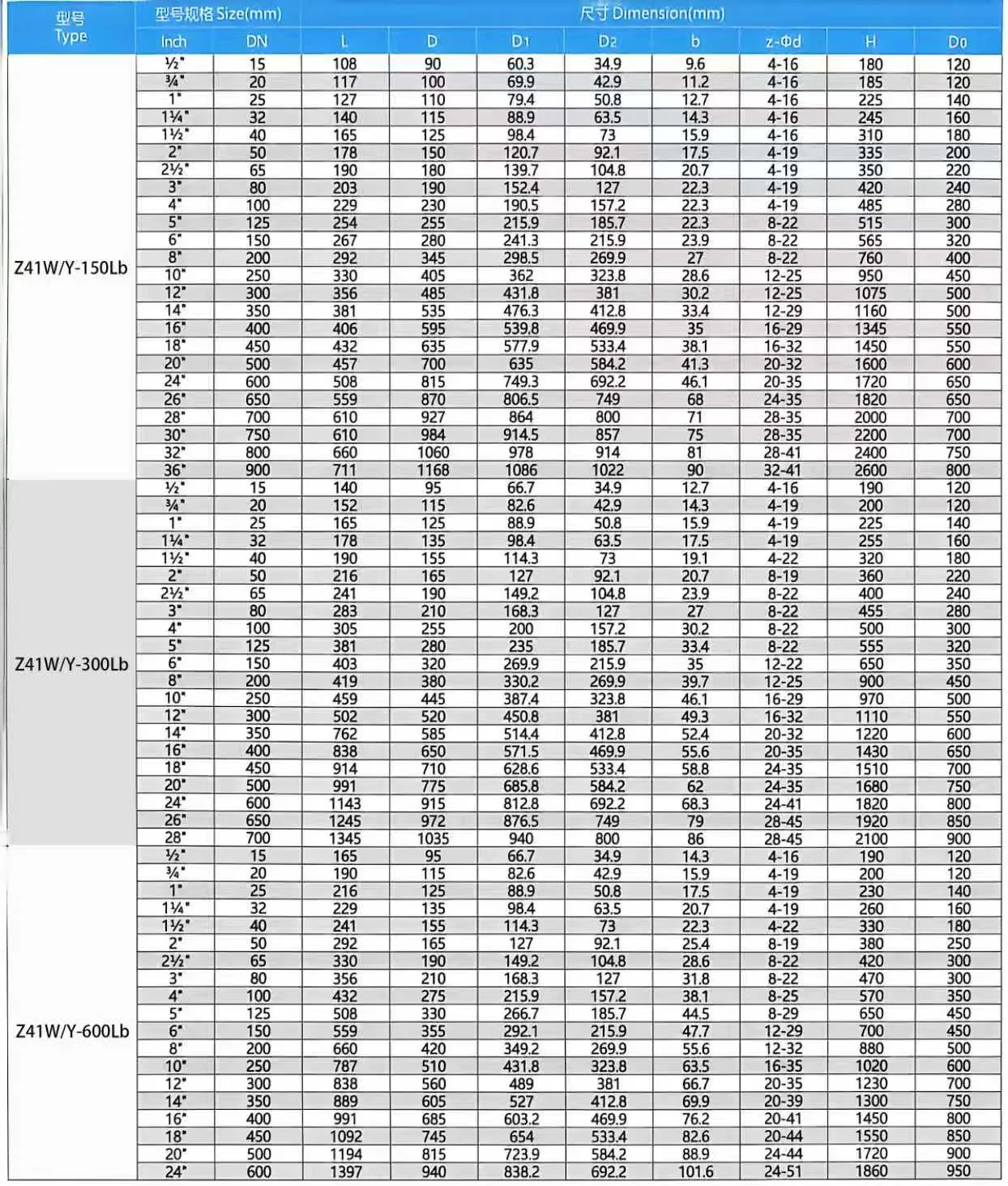

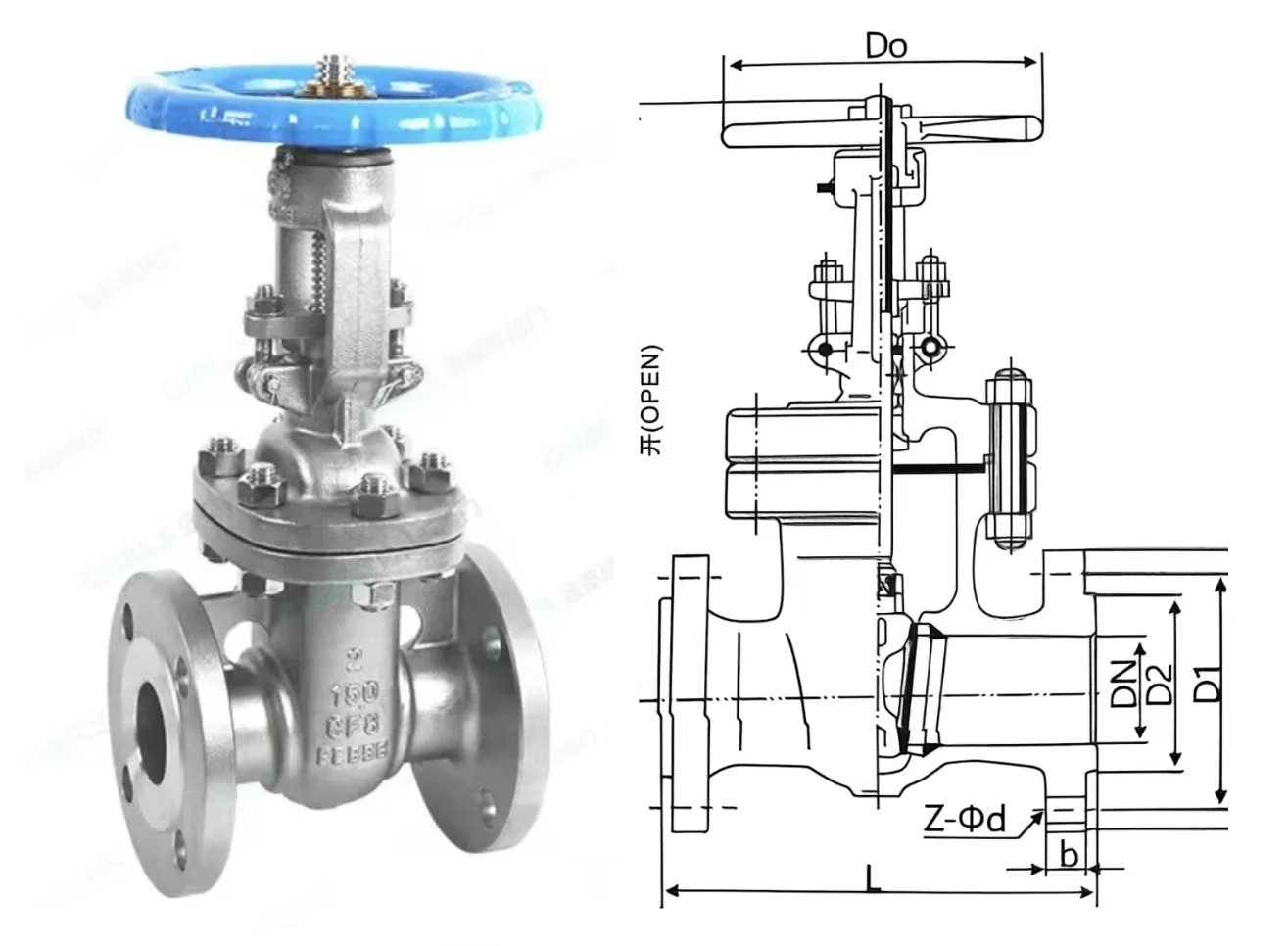

Productspecificaties

Belangrijkste toepassingen

● Energiesector: Op grote schaal gebruikt in oliewinning, pijpleidingen voor aardgas over lange afstanden en raffinageapparatuur, perfect compatibel met stoom, olieproducten, brandstofgas en zure media die waterstofsulfide bevatten.

● Industriële en chemische verwerking: geschikt voor de chemische, elektrische energie- en metallurgische industrie, toegepast op pijpleidingen die zure, alkalische, zeer corrosieve media en hogetemperatuurmedia met vaste deeltjes transporteren.

● Gemeentelijke infrastructuur: Ideaal voor stedelijke watervoorziening en -afvoer, verwarming, ventilatie en airconditioningsystemen (HVAC), met uitstekend aanpassingsvermogen aan lagedrukpijpleidingen voor schone media.

Werkingsprincipe

De Bolaisi ANSI flensafsluiter regelt de aan-uit- en stroming van het medium door de hefbeweging van de schuifplaat loodrecht op de vloeistofstroomrichting.

1. Openingsbediening

Draai het handwiel met de klok mee, de schroefdraad van de klepsteel draait om de poortplaat omhoog te laten komen. Wanneer de schuifplaat het klepzittingkanaal volledig verlaat, is de pijpleiding volledig aangesloten en stroomt het medium soepel met een extreem laag drukverlies.

2. Sluiting

Draai het handwiel tegen de klok in, de klepsteel drijft de poortplaat aan om naar beneden te bewegen. De wigvormige schuifplaat drukt geleidelijk stevig tegen de afdichtingsoppervlakken van de klepzittingen aan beide zijden, waardoor een lekkagevrije afsluiting van het pijpleidingmedium wordt bereikt.
