RVS flensafsluiters

Bolaisi is een professionele fabrikant en leverancier, die zich inzet voor de productie van hoogwaardige Amerikaanse standaardkleppen met strikte kwaliteitscontrole en geavanceerde productieprocessen. Ons belangrijkste product zijn roestvrijstalen flensschuifafsluiters, met een betrouwbare flensverbinding, harde metalen afdichting en uitstekende corrosieweerstand. Wij bieden op maat gemaakte specificaties en groothandelsdiensten om te voldoen aan de aan-uitbehoeften van verschillende industriële pijpleidingen.

Kern technische parameters

Productoverzicht

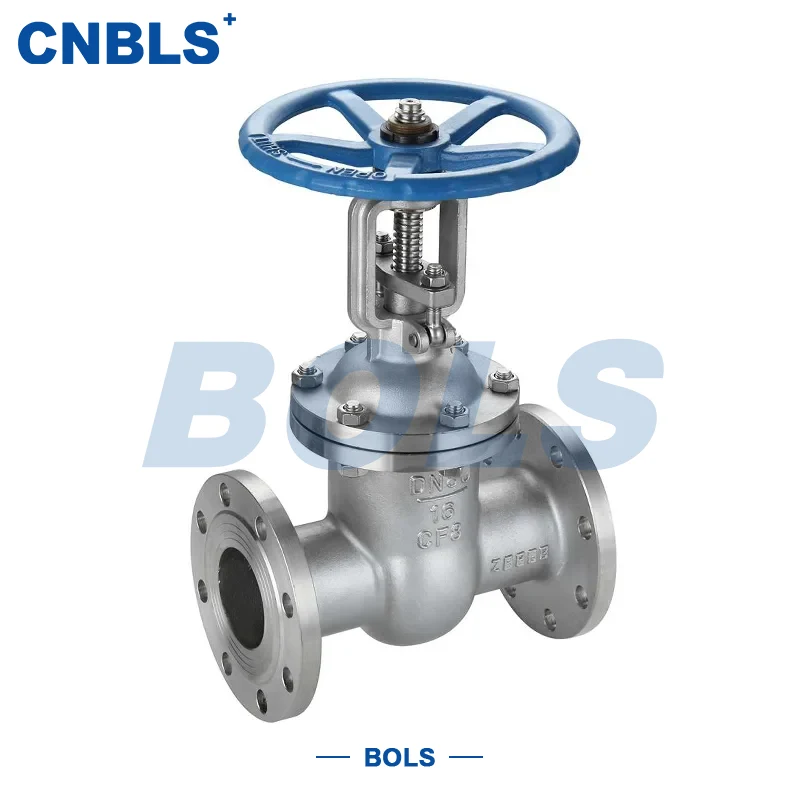

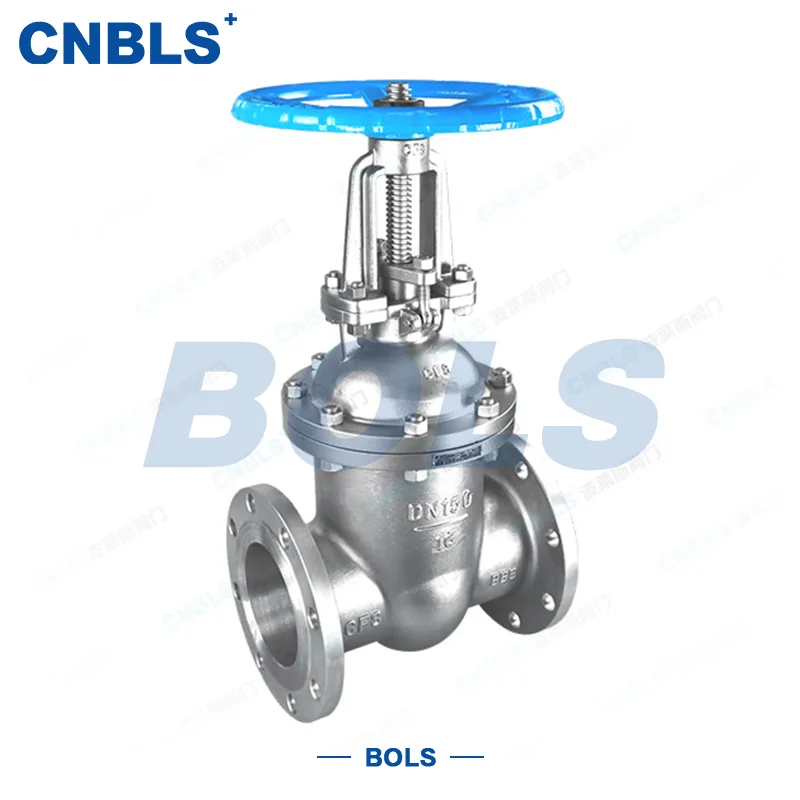

Z41H RVS flensschuifafsluiter is een gedwongen afdichtingsafsluiter vervaardigd uit volledig RVS, met flens als hoofdaansluiting. Het sluitorgaan is een schuifschijf, waarvan de bewegingsrichting loodrecht op de stroomrichting staat. De klep wordt geopend en gesloten door de poortschijf op te tillen, waardoor precies de functie van het afsnijden of aansluiten van het medium wordt gerealiseerd.

Roestvrijstalen flensafsluiters zijn geschikt voor verschillende werkomstandigheden en worden veel gebruikt in pijpleidingsystemen voor water, stoom, olie, corrosieve media en algemeen gas in de chemische, aardolie-, waterbehandelings-, metallurgie- en andere industrieën. Met stabiele prestaties en brede toepasbaarheid zijn ze onmisbare basisbesturingsapparatuur geworden in pijpleidingsystemen van verschillende industrieën.

De klep heeft een redelijke structuur en betrouwbare afdichting, is bestand tegen langdurige erosie en corrosie van verschillende media en voldoet aan de strenge eisen van de industriële productie.

Kerneigenschappen

● Structuurtype: buitenschroef en juk, stijve wigschijf. Stabiele structuur, soepel openen en sluiten, gemakkelijk te observeren bedrijfsstatus en handig voor onderhoud.

● Verbindingstype: flensverbinding met RF-ontwerp met verhoogd oppervlak, conform GB/T 9113 en HG/T 20592. Stevige verbinding en uitstekende afdichtingsprestaties om mediumlekkage effectief te voorkomen.

● Afdichtingstype: harde metalen afdichting met harde legeringslaag op afdichtingsoppervlakken, slijtvast en erosiebestendig, stabiele afdichting, nul lekkage in hydrostatische test, geschikt voor hoge druk en omstandigheden die onzuiverheden bevatten.

● Nominale druk: dekt PN10/PN16/PN25/PN40/PN63/PN100, flexibele selectie voor lage- tot hogedrukleidingen.

● Materiaalkwaliteit: roestvrijstalen behuizing, optioneel 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, uitstekende corrosieweerstand voor verschillende media.

● Bedrijfsmodus: handmatig (handwiel), elektrisch, pneumatisch. Flexibele keuze voor verschillende automatiseringsniveaus.

Modelinterpretatie

Elke letter en elk cijfer in model Z41H heeft een duidelijke definitie zodat kopers snel de specificaties kunnen identificeren:

● Z: Poortklep, definieert het type hoofdklep voor aan/uit-service.

● 4: Flensaansluiting, conform industriële flensinstallatienormen.

● 1: Buitenschroef en juk, enkele wigschijf, met soepele bediening en eenvoudig onderhoud.

● H: Zittingvlak bedekt met harde legering, wat staat voor betrouwbare afdichting, slijtvastheid en erosiebestendigheid.

Componentmaterialen

Alle belangrijke componenten van roestvrijstalen flensschuifafsluiters zijn strikt geselecteerd op corrosieweerstand, slijtvastheid en structurele sterkte:

● Klephuis / motorkap: 304 (06Cr19Ni10) of 316 (06Cr17Ni12Mo2) roestvrij staal, hoge sterkte en sterke corrosieweerstand.

● Ventiel: 304/316 roestvrij staal, gehard en getemperd voor verbeterde sterkte en slijtvastheid.

● Schijf: roestvrijstalen substraat met overlay van harde legering, sterk en slijtvast.

● Klepzitting: overlay van harde legering, nauwkeurig afgestemd op de schijf voor stabiel nul-lekkage.

● Stopbuspakking: flexibel grafiet of PTFE, bestand tegen hoge temperaturen en corrosie.

● Bout/moer: bouten van roestvrij staal/legering, hoge sterkte en roestwerend.

Ontwerp- en productienormen

● Algemene specificatie van de schuifafsluiter: GB/T 12234

● Afmeting van aangezicht tot aangezicht: GB/T 12221

● Flensafmeting: GB/T 9113

● Druk-temperatuurclassificatie: GB/T 12224

● Kleptest en inspectie: GB/T 13927

Selectie- en installatiepunten

Selectiepunten

● Voor zeer corrosieve media wordt de voorkeur gegeven aan roestvrij staal 316; 316L wordt aanbevolen voor chloridehoudende media.

● Voor omstandigheden met hoge temperaturen en hoge druk (> 400℃, ≥ PN40), controleer de druk-temperatuurclassificatie volgens GB/T 12224.

● Kies bedieningsmodus: handmatig voor kleine/laagfrequente leidingen; elektrisch/pneumatisch voor grote/geautomatiseerde systemen.

Installatiepunten

● Reserveer voldoende ruimte voor het optillen van de stuurpen om interferentie te voorkomen.

● Draai de flensbouten symmetrisch en gelijkmatig aan om lekkage te voorkomen.

● Reinig onzuiverheden, lasslakken en olie in de pijpleiding vóór installatie.

● Voer na de installatie een druktest uit om er zeker van te zijn dat er geen lekkage is vóór de inbedrijfstelling.

Samenvatting van productvoordelen

Z41H roestvrijstalen flensschuifafsluiters zijn voorzien van een volledig roestvrijstalen constructie, stabiele metalen harde afdichting, flexibele bedieningsmodi en een breed drukbereik. Ze worden op grote schaal toegepast in de chemische, aardolie-, waterbehandelings- en andere industrieën.

De kleppen zorgen voor een betrouwbare afdichting, eenvoudige bediening en een lange levensduur, waardoor pijnpunten zoals lekkage, slijtage en slechte werking effectief worden opgelost. Ze zijn vervaardigd in strikte overeenstemming met nationale en industriële normen en zijn een betrouwbare keuze voor aan/uit-service in industriële pijpleidingen onder verschillende druk- en mediumomstandigheden.
