Roestvrijstalen elektrische wafer-type mesafsluiters

Bolaisi, een betrouwbare kleppenleverancier met strikt kwaliteitsmanagement, is gespecialiseerd in het produceren van kleppen voor complexe mediascenario's. Wij vervaardigen roestvrijstalen elektrische wafer-type mesafsluiters, die een compacte structuur, een anti-verstoppingsontwerp en een sterke corrosieweerstand hebben. We bieden geavanceerde elektrische besturingsopties, op maat gemaakte oplossingen en groothandelsdiensten om te voldoen aan de behoeften van industriële slurry en deeltjeshoudende media.

Stuur onderzoek

Productomschrijving

Selectie- en installatiepunten

Nauwkeurige selectie en standaardinstallatie hebben een directe invloed op de levensduur, stabiliteit en onderhoudskosten.

Materiaalkeuze

1. Sterk corrosieve media (zuur, alkali, slurry): 316 roestvrij staal voor superieure corrosieweerstand.

2. Algemene deeltjeshoudende of zwak corrosieve media: 304 roestvrij staal voor praktische bruikbaarheid en zuinigheid.

Actuatoraanpassing

Gebruik voor vuile of hoogviskeuze media elektrische actuatoren met hoog koppel en koppelbescherming om vastlopen van de poort en schade aan componenten te voorkomen.

Installatie standaard

Gebruik wafer-type installatie. Zorg ervoor dat de klep coaxiaal is uitgelijnd met de pijpleidingflenzen. Draai de bouten symmetrisch en gelijkmatig aan om vervorming van de carrosserie te voorkomen.

Voorbereiding van de pijpleiding

Verwijder onzuiverheden, lasslakken en vuil vóór installatie om verstopping van de poort te voorkomen. Voor een betere bescherming worden zeven stroomopwaarts en stroomafwaarts aanbevolen.

Elektrische bedrading

Volg het bedradingsschema strikt. Gebruik voor explosiegevaarlijke omgevingen explosieveilige aandrijvingen met een goede aarding.

Technische parameters

Parameteritem	Gedetailleerde inhoud
Ventielmodel	PZ973H Elektrische wafelvormige mesafsluiter
Structuurtype	Mesvormige poortschijf, schroef & juk aan de buitenzijde (OS&Y), korte face-to-face
Verbindingstype	Waferaansluiting, conform GB/T 12221
Afdichtingstype	Metalen harde afdichting; poort en zitting bekleed met harde legering
Rijmodus	Elektrische bediening, aan-uit/modulerend type, afstandsbediening ondersteund
Lichaamsmateriaal	RVS (304/316)
Nominale druk	PN6 / PN10 / PN16
Nominale diameter	DN50 ~ DN1200 (NPS 2" ~ 48")
Bedrijfstemperatuur	-40℃ ~ 500℃ (roestvrij staal)
Toepasselijk medium	Gemeentelijk slib, mijnbouwafval, papierpulp, chemische stroperige slurry, enz.
Standaard testen	GB/T 13927, JB/T 9092
Afdichtingsprestaties	Lekkagesnelheid van metalen harde afdichtingen ≤ 1×DN mm³/s, voldoet aan GB/T 13927 Klasse 4
Elektrische aandrijving	AC220V / AC380V, IP65/IP67, Exd II BT4 (optioneel)

Kerneigenschappen

Categorie	Specificatie
Structuurtype	Mesvormige poortschijf, OS&Y, korte face-to-face
Verbindingstype	Waferaansluiting (GB/T 12221)
Afdichtingstype	Metalen harde afdichting met een overlay van harde legering
Activeringsmodus	Elektrisch (aan-uit/modulerend), afstandsbediening
Lichaamsmateriaal	304/316 roestvrij staal
Nominale druk	PN6 / PN10 / PN16
Nominale diameter	DN50 ~ DN1200 (NPS 2" ~ 48")
Stroomfunctie	Recht kanaal met volledige doorlaat, lage weerstand, antiverstopping

Componentmaterialen

Roestvrijstalen elektrische wafelvormige mesafsluiters zijn volledig vervaardigd uit roestvrij staal, waarbij elk onderdeel is gemaakt van zorgvuldig geselecteerde materialen. Deze materialen balanceren corrosieweerstand, slijtvastheid en afdichtingsprestaties, waardoor ze geschikt zijn voor complexe bedrijfsomstandigheden die onzuiverheden en sterke corrosie bevatten, waardoor een stabiele werking van de klep op lange termijn wordt gegarandeerd. Specifieke materialen zijn als volgt:

Onderdeel	Materiaalspecificatie
Lichaam/frame	304/316 roestvrij staal
Mespoortschijf	Roestvrij staal + stelliet-overlay, randhardheid ≥ HRC 55
Klepzitting	Roestvrij staal met een harde legeringslaag
Klepsteel	304 roestvrij staal, verchroomd
Wartelpakking	Flexibele grafietverpakking
Elektrische aandrijving	RVS behuizing, RVS uitgaande as

Ontwerp- en productienormen

Roestvrijstalen elektrische wafer-type mesafsluiters zijn ontworpen, vervaardigd en getest in overeenstemming met strenge nationale en industriële normen. Elk proces voldoet aan de specificaties en garandeert productkwaliteit, stabiele prestaties en geschiktheid voor complexe werkomstandigheden in verschillende industrieën. Specifieke normen zijn als volgt:

● Algemeen ontwerp: JB/T 8528, CJ/T 282

● Waferafmetingen: GB/T 12221

● Elektrische actuator: GB/T 28270

● Druk-temperatuurwaarden: GB/T 12224

● Testen en inspectie: GB/T 13927, JB/T 9092

● Materiaal: ASTM A182

Modelinterpretatie (PZ973H)

● P: Slibafvoer / mesvormige structuur

● Z: Schuifafsluiter

● 9: Elektrische bediening

● 7: Waferverbinding

● 3: Buitenschroef en juk (OS&Y)

● H: Overlay van harde legering op afdichtingsoppervlakken

Productdefinitie

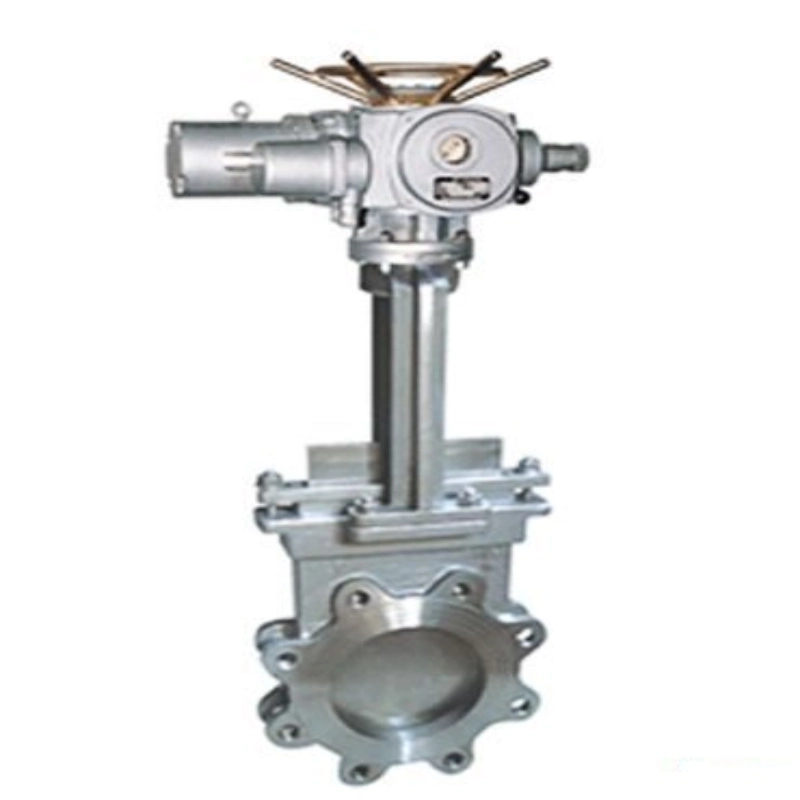

Roestvrijstalen elektrische wafer-type mesafsluiters (PZ973H) zijn wafer-type afsluiters uitgerust met een elektrische actuator. Het beschikt over een scherpe mespoort die tijdens het sluiten door vaste stoffen, vezels en deeltjes snijdt, waardoor verstopping van de pijpleiding effectief wordt voorkomen.

Met een compacte structuur, een stromingspad met volledige doorlaat en een volledig roestvrijstalen constructie biedt het een uitstekende corrosieweerstand en is het speciaal ontworpen voor hoogviskeuze, met deeltjes beladen en corrosieve media.

Het wordt veel gebruikt in de afvalwaterzuivering, mijnbouw, pulp en papier, chemische slurrysystemen, enz. Automatische besturing op afstand verbetert de automatiseringsefficiëntie, verlaagt de arbeidskosten en zorgt voor een stabiele werking van de pijpleiding.
