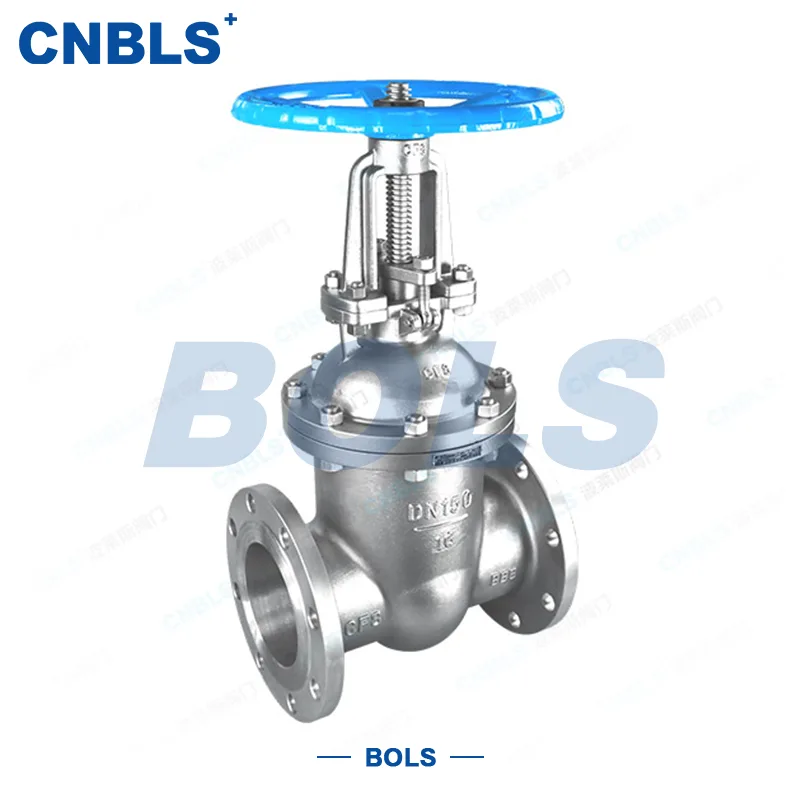

GB Flensafsluiter

De GB-flensafsluiter is een industriële kernafsluiter met nationale standaardflensaansluiting, die een sluitorgaan van het poorttype gebruikt om volledige opening en volledige sluiting van pijpleidingmedia te realiseren. Als reguliere aan/uit-regelklep in industriële vloeistoftransmissiesystemen is hij strikt ontworpen voor volledig open/volledig gesloten werking en is hij niet geschikt voor debietregeling of smooromstandigheden.

Het beschikt over een rechtdoorstroomkanaal met extreem lage vloeistofweerstand, stabiele werking onder gemiddelde en hoge druk, werkomstandigheden bij gemiddelde en hoge temperaturen, en heeft de kernvoordelen van een eenvoudige structuur, gemakkelijke installatie en onderhoud, en betrouwbare bidirectionele circulatie en afdichtingsprestaties. De klep bestaat uit kerncomponenten, waaronder het kleplichaam, de klepkap, de poort, de klepsteel, de klepsteelmoer, de pakkingbus, de pakking, de pakkingbus, het juk en het handwiel/actuator. Met een uitstekend aanpassingsvermogen aan complexe werkomstandigheden en verschillende media, wordt de GB flensschuifafsluiter veel gebruikt in de aardolie-, chemische, elektrische energie-, gemeentelijke techniek en andere belangrijke industriële gebieden.

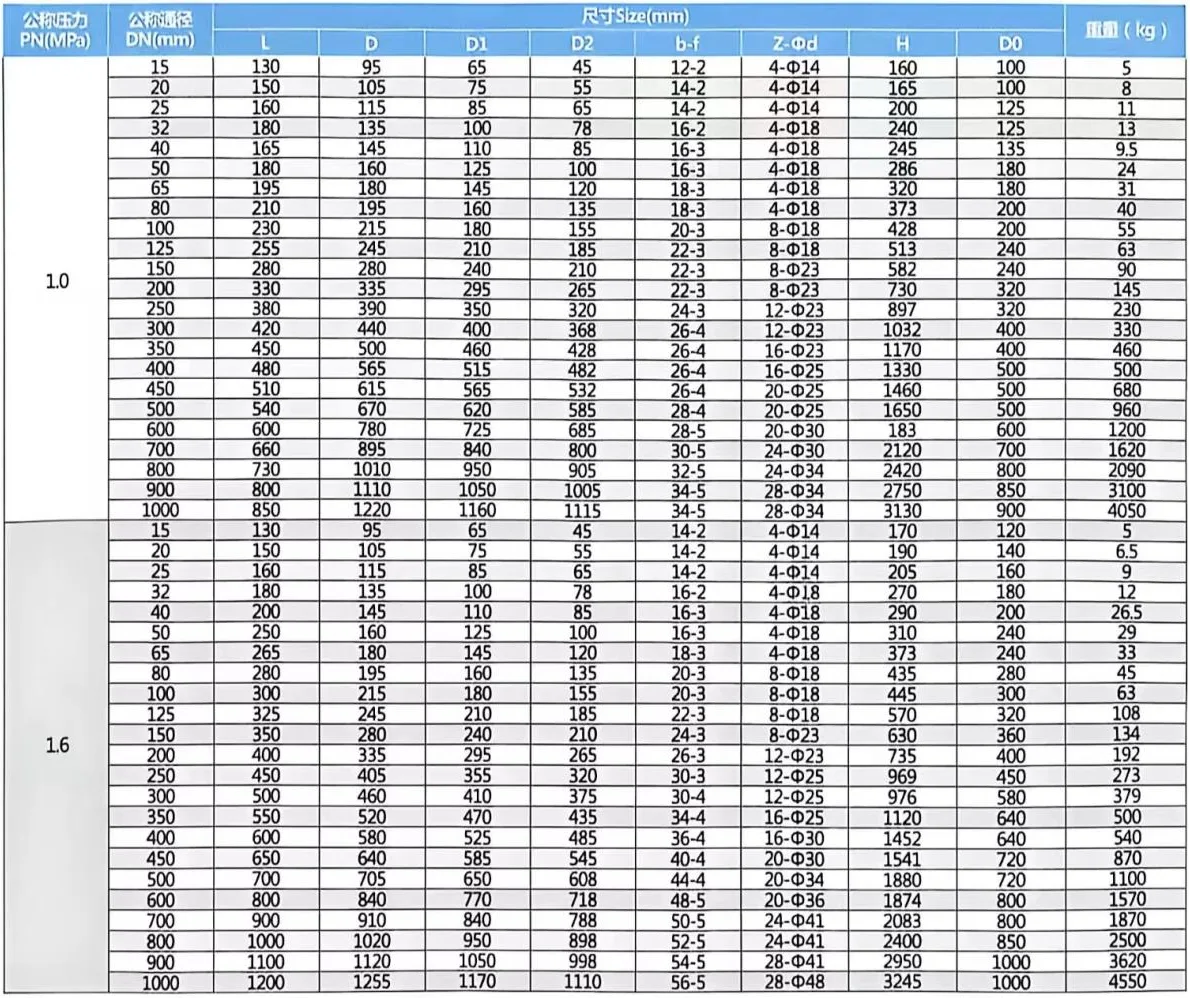

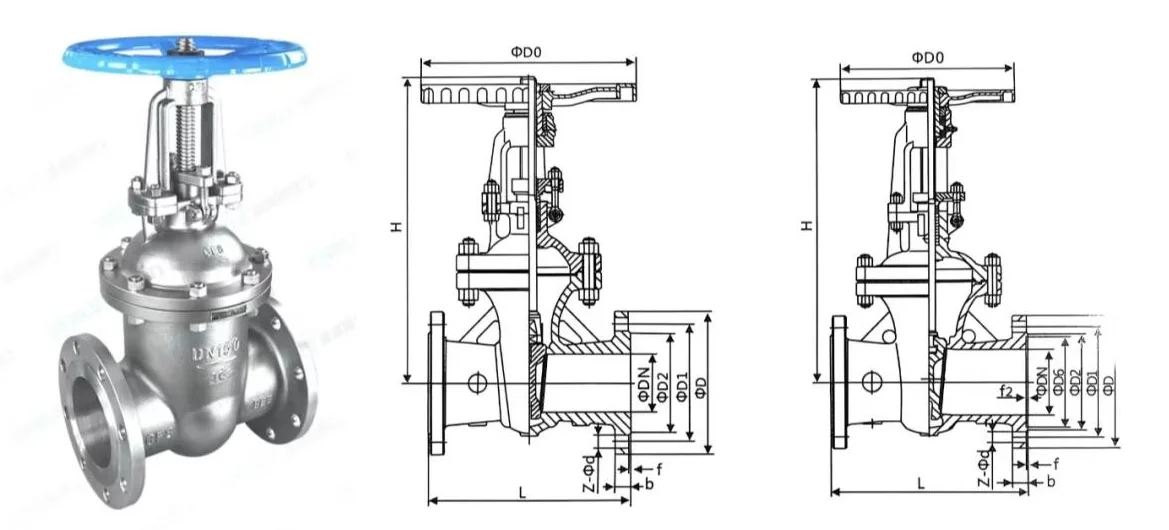

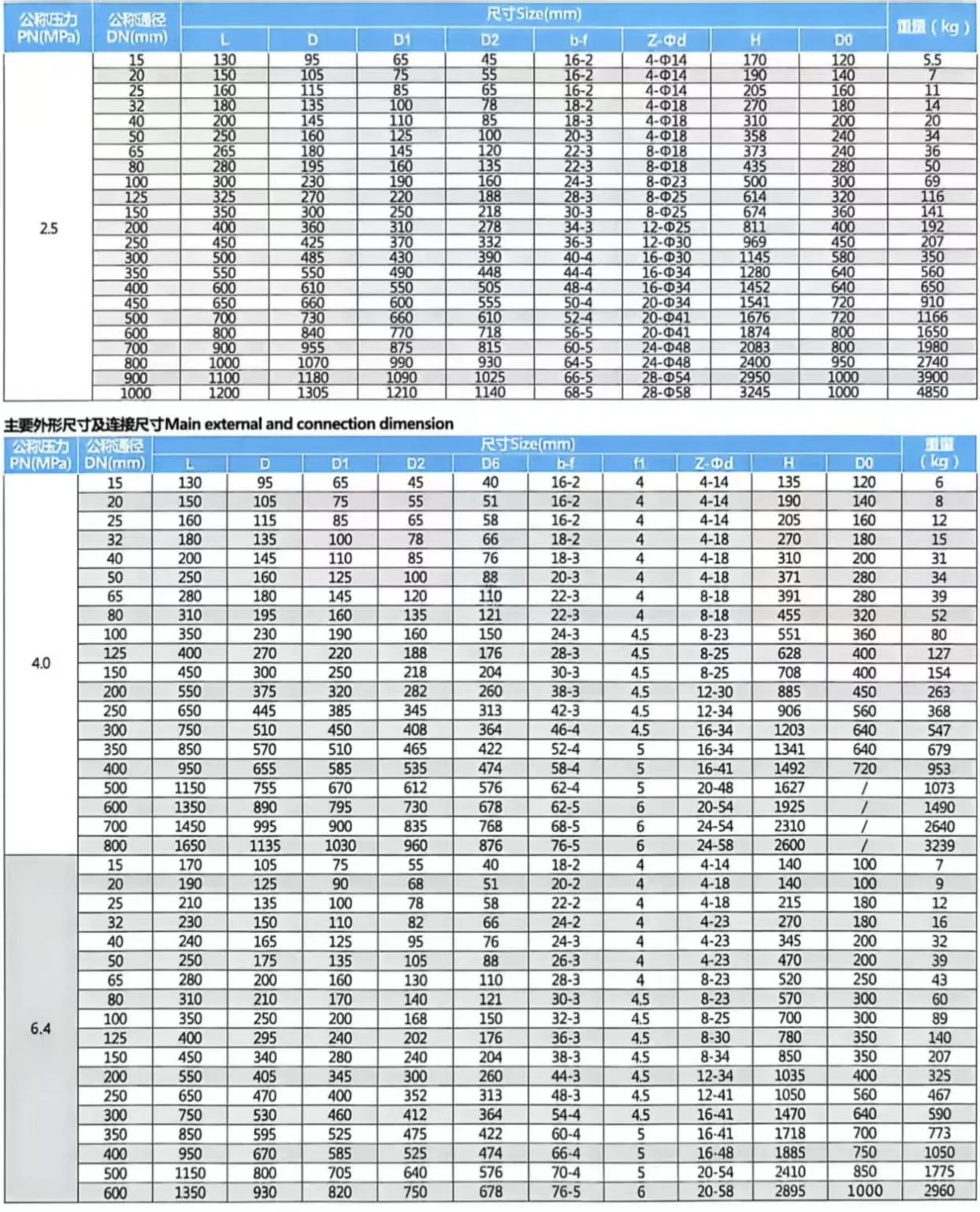

Productspecificaties

Werkingsprincipe

Het werkingsprincipe van de GB flensschuifafsluiter is gebaseerd op de verticale hefbeweging van de schuif, aangedreven door de klepsteel, om het openen en sluiten van de pijpleiding te realiseren, met gedetailleerde bedieningslogica als volgt:

Openingsproces

Door het handwiel te draaien, gaat de klepsteelmoer draaien, waardoor de roterende beweging wordt omgezet in een lineaire hefbeweging, waardoor de klepsteel de poort verticaal laat stijgen. Wanneer de schuif volledig is opgetild naar de positie die volledig gescheiden is van het afdichtingsoppervlak van de klepzitting, is het stroomkanaal volledig vrij en bevindt de klep zich in volledig open toestand, waardoor een ongehinderde mediumcirculatie met minimaal drukverlies wordt gerealiseerd.

Afsluitingsproces

Door het handwiel in de omgekeerde richting te draaien, wordt de klepsteel aangedreven om de poort verticaal te laten zakken. Wanneer de schuif naar de positie valt waarin deze volledig is voorzien van het afdichtingsoppervlak van de klepzitting, is het mediumstroomkanaal volledig geblokkeerd. De middendruk in de pijpleiding kan helpen om de schuif stevig tegen de klepzitting te drukken, waardoor een betrouwbare harde afdichting wordt gevormd om mediumlekkage effectief te voorkomen, en de klep bevindt zich in de volledig gesloten toestand.

Toepassingsnormen

Belangrijkste toepassingsscenario's

● Industriële sector: Aardolie, chemische technologie, elektriciteit, metallurgie, aardgastransmissie, voor aan-uitregeling van stoom, olieproducten, zure en alkalische media, gas en andere industriële vloeistoffen.

● Gemeentelijke en civiele sector: Stedelijke watervoorziening-, rioolwaterzuiverings-, verwarmings-, ventilatie- en airconditioningsystemen (HVAC), voor betrouwbare afsluiting van de waterstroom of stoom.

● Speciale arbeidsomstandigheden: pijpleidingen met hoge temperaturen en hoge druk, pijpleidingen met deeltjeshoudende media, sterk corrosieve media, transmissiepijpleidingen over lange afstanden, enz.
