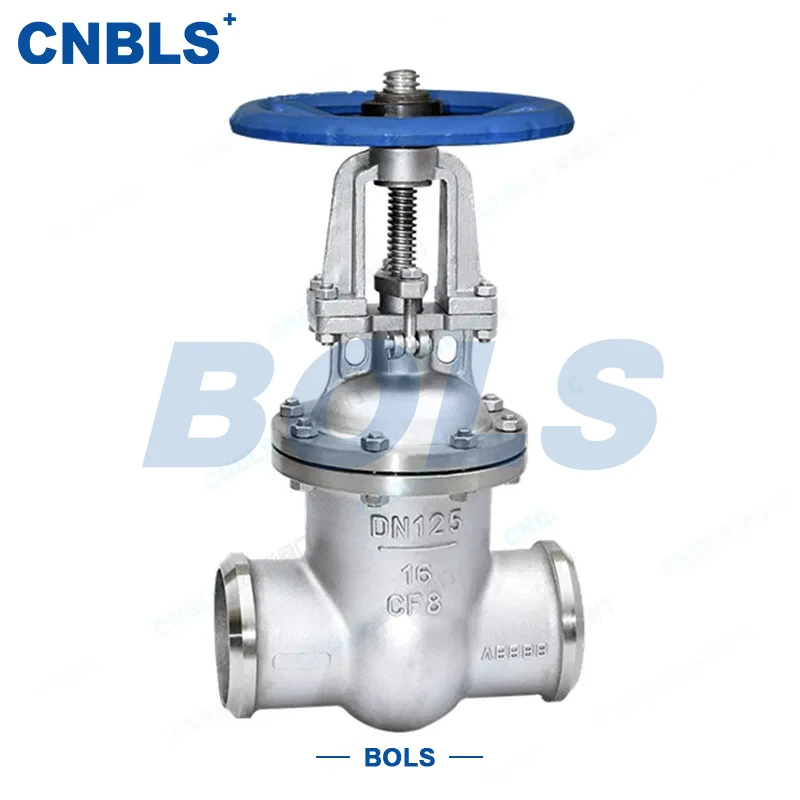

Roestvrij staal gesmeed staal stomplassen schuifafsluiters

Als betrouwbare fabrikant met strikte kwaliteitscontrole is Bolaisi gespecialiseerd in de productie van onder hoge druk gesmede stalen kleppen met behulp van geavanceerde smeed- en hardoplastechnologie. Wij leveren roestvrijstalen gesmede stalen stomplasafsluiters, met integrale gesmede behuizingen, stelliet-overlay-afdichtingen en uitstekende weerstand tegen hoge temperaturen. Wij bieden op maat gemaakte drukklassen en groothandelsdiensten om te voldoen aan zware industriële werkomstandigheden.

Technische parameters

Definitie

Z61Y Gesmeed staal RVS overlay schuifafsluiter is een handmatige hogedruk schuifafsluiter, speciaal ontworpen voor hoge temperaturen, hoge druk en zeer corrosieve omstandigheden. Het beschikt over een volledig gesmeed lichaam, een gelaste verbinding, afdichtingsoppervlakken van harde legeringen en een enkele wigvormige schijfstructuur met schroef en juk aan de buitenkant.

Met stelliet of een andere hoogwaardige harde legering op de afdichtingsoppervlakken blinkt het uit in hoge temperatuurbestendigheid, slijtvastheid, vreetweerstand en sterke corrosieweerstand. Het wordt veel gebruikt in de petrochemische, offshore olie- en gas-, farmaceutische en chemische industrie voor aan-uitcontrole van hoge temperatuur, hoge druk en corrosieve media, met hoge betrouwbaarheid en een lange levensduur.

Roestvrijstalen gesmeed stalen stomplassen schuifafsluiters zijn bestand tegen zware werkomstandigheden dankzij de integrale smeed- en precisiehardoplastechnologie.

Productvoordeel

Z61Y roestvrijstalen gesmede stalen stomplasafsluiters zijn voorzien van een integraal gesmeed lichaam, een precisie-overlay van harde legering en uitstekende weerstand tegen hoge temperaturen, slijtage en corrosie. Ze zijn ontworpen voor zware omstandigheden in de petrochemische en offshore-industrie en bieden een betrouwbare afdichting zonder lekkage, een robuuste structuur en een lange levensduur.

Ze zijn vervaardigd in strikte overeenstemming met API 602, ASME en andere internationale normen en lossen pijnpunten zoals corrosie, lekkage en een korte levensduur effectief op. Ze zijn een betrouwbare oplossing voor aan-uitregeling in pijpleidingen met hoge temperaturen, hoge druk en corrosieve pijpleidingen met lage onderhoudskosten.

Modelinterpretatie

Neem als voorbeeld Z61Y-1500LB-F316 DN25:

● Z: Schuifafsluiter, voor aan/uit-service van hoge temperatuur, hoge druk en corrosieve media.

● 6: Gelaste verbinding, inclusief Socket Weld (SW) en Butt Weld (BW).

● 1: Buitenschroef- en jukschijf met enkele wig, soepele bediening en eenvoudig onderhoud.

● Y: Zittingvlak bedekt met harde legering, voor slijtage, corrosie en hoge temperatuurbestendigheid.

● 1500LB: drukklasse 1500, voor hogedrukservice.

● F316: Gesmeed 316 roestvrijstalen behuizing, voor chloridehoudende en sterk corrosieve media.

● DN25: Nominale diameter.

Kerneigenschappen

● Structuur: buitenschroef- en juk stijve wigschijf, integraal gesmeed lichaam, hoge sterkte, anti-vervorming.

● Verbinding: gelast (SW / BW), stevig en betrouwbaar voor omstandigheden met hoge temperaturen en hoge druk.

● Afdichting: harde metalen afdichting met Stellite 6/12-overlay, geen lekkage, voldoet aan API 598 / API 602.

● Bediening: Handmatig standaard; tandwiel, elektrisch, pneumatisch, kegeltandwiel beschikbaar.

● Materiaal: Gesmeed roestvrij staal F304/F304L/F316/F316L/F321, uitstekende corrosie- en hittebestendigheid.

● Druk en maat: Klasse 150~2500 (PN16~PN420), voornamelijk DN15~DN50 (NPS ½"~2"), tot DN10~DN200.

● Motorkap: vastgeschroefde, gelaste of zelfdichtende motorkap; zelfdichtend voor ultrahoge druk.

Componentmaterialen

● Klephuis / motorkap: gesmeed F304/F304L/F316/F316L/F321 roestvrij staal, integraal gesmeed.

● Schijf: gesmeed roestvrij staal + Stellite 6-overlay, hardheid ≥ HRC 40.

● Klepzitting: gesmeed roestvrij staal + stelliet-overlay, stabiele afdichting zonder lekkage.

● Ventiel: gesmeed 304/316/316L, genitreerd voor slijtvastheid en corrosiebestendigheid.

● Glandpakking: Flexibel grafiet met nikkeldraad (hoge temperatuur); PTFE met RVS (lage temperatuur).

● Handwiel: gesmeed roestvrij staal, antislipontwerp.

● Bevestigingsmiddelen: 304/316 roestvrijstalen bouten, moeren, pakkingen.

Ontwerp- en productienormen

● Gesmeed klepontwerp: API 602, GB/T 12224

● Gelaste uiteinden: ASME B16.11, ASME B16.25

● Druk-temperatuur classificatie: ASME B16.34

● Inspectie en test: API 598, GB/T 13927, ASTM G48

● Overlay: JB/T 4747

● Gesmeed materiaal: ASTM A182

Selectie-, installatie- en onderhoudspunten

Selectiepunten

● F304/F304L voor algemene corrosie; F316/F316L voor chloride en sterk zuur; F321 voor hoge temperaturen.

● Socket Weld voor trilleidingen; Butt Weld voor grote boring en hoge stroom.

● Schakelondersteuning voor klasse 1500 en hoger; elektrisch/pneumatisch voor automatisering.

Installatiepunten

● Reinig en passiveer gesmede roestvrijstalen oppervlakken vóór installatie.

● Gebruik de juiste lasdraad (bijv. ER316L) en voer een warmtebehandeling na het lassen en beitsen uit.

● Reserveer voldoende ruimte voor bediening en onderhoud van de stuurpen.

● Voer een schaal- en afdichtingstest uit volgens API 598 vóór inbedrijfstelling.

Onderhoudspunten

● Smeer de pakking regelmatig met een speciaal smeermiddel voor gesmeed roestvrij staal.

● Controleer de afdichting en corrosie elke 6 maanden.

● Repareer afdichtingsoppervlakken met een Stelliet-overlay om de prestaties te herstellen.

● Media reinigen en beschermen tegen corrosie tijdens langdurige stilstand.
