Amerikaanse standaard roestvrijstalen schuifafsluiters

Definitie

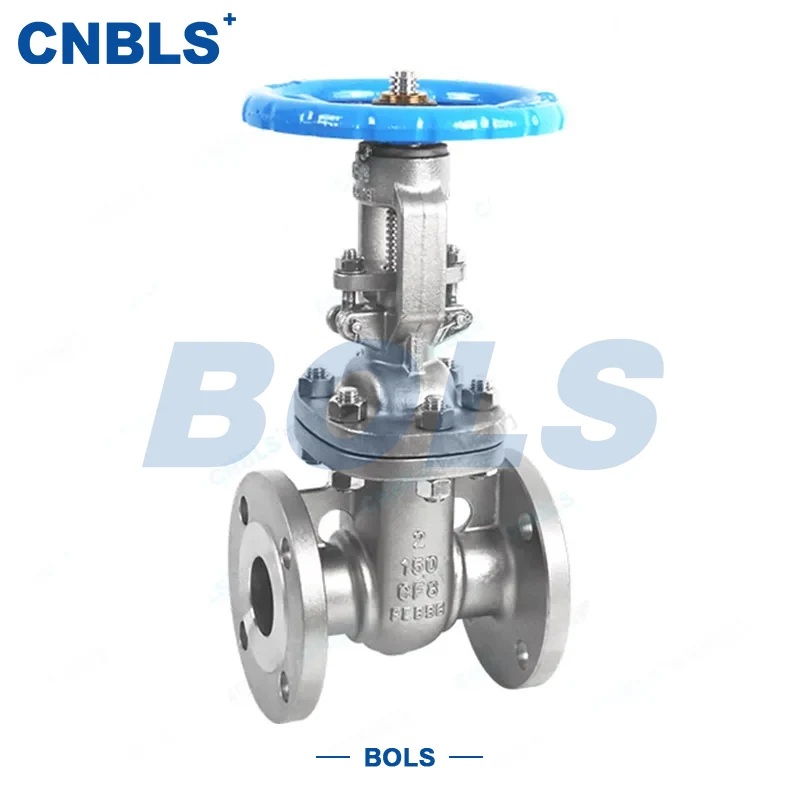

Z41H roestvrijstalen Amerikaanse standaard schuifafsluiter is een handmatige afsluiter ontworpen in strikte overeenstemming met API 600 en andere Amerikaanse normen. Het maakt gebruik van een flensverbinding, een buitenschroef en juk, een enkele wigschijfstructuur en een metalen harde afdichting. Aangedreven door een handwiel, beweegt de poortschijf verticaal in de stroomrichting om het aan- en uitzetten van pijpleidingmedia nauwkeurig te regelen.

Het kleplichaam is gemaakt van roestvrij staal 304 of 316, volledig compatibel met de Amerikaanse standaarddrukwaarden en flensafmetingen. Met een betrouwbare afdichting en een stabiele structuur wordt het veel gebruikt in werkomstandigheden met gemiddelde en hoge druk in de aardolie-, chemische, energie- en andere industrieën, vooral geschikt voor het transporteren van systemen van water, stoom, olie en middellichte corrosieve media.

Met een gestandaardiseerd ontwerp en uitstekende compatibiliteit kunnen Amerikaanse standaard roestvrijstalen schuifafsluiters zonder extra aanpassingen rechtstreeks worden aangesloten op Amerikaanse standaardpijpleidingen, waardoor de installatie- en onderhoudskosten aanzienlijk worden verlaagd.

Kern technische parameters

Modelinterpretatie

De betekenis van elke letter en cijfer in model Z41H is duidelijk zodat kopers snel de specificaties kunnen identificeren:

● Z: Schuifafsluiter, gedefinieerd als het hoofdafsluitertype voor aan-uitregeling van pijpleidingen, geschikt voor Amerikaanse standaardomstandigheden.

● 4: Flensaansluiting, conform ASME B16.5 / ASME B16.47, met vaste verbinding.

● 1: Buitenschroef en juk, enkele wigschijf, soepele bediening, gemakkelijk te observeren en te onderhouden.

● H: Zittingvlak bedekt met harde legering, wat de slijtvastheid, erosieweerstand en betrouwbare afdichting benadrukt.

Kerneigenschappen

● Structuur: buitenschroef en juk, stijve wigschijf, stabiele structuur, soepel tillen zonder vastlopen.

● Aansluiting: Amerikaanse standaard flensaansluiting (ASME B16.5 / ASME B16.47), RF en RTJ beschikbaar.

● Afdichting: harde metalen afdichting met overlay van harde legering, geen lekkage, voldoet aan API 600.

● Bediening: handmatig (standaard), elektrisch of pneumatisch (optioneel) voor automatisering.

● Materiaal: 304/316 roestvrij staal, uitstekende corrosieweerstand.

● Druk: Klasse 150 / 300 / 600 / 900 voor midden- en hogedrukbediening.

● Grootte: NPS ½"–NPS 36" (DN15–DN900), standaardbereik DN15–DN600.

Componentmaterialen

● Klephuis/kap: 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M) roestvrij staal.

● Afdichtingsvlak: roestvrij staal met stelliet-overlay, slijtvast en bestand tegen hoge temperaturen.

● Ventiel: 304/316 roestvrij staal, geblust en genitreerd voor hoge sterkte.

● Schijf: roestvrijstalen substraat met overlay van harde legering, sterk en slijtvast.

● Wartelpakking: flexibel grafiet + PTFE, bestand tegen hoge temperaturen en corrosie.

● Handwiel: Koolstofstaal met coating; roestvrij staal beschikbaar voor corrosieve service.

Ontwerp- en productienormen

● Schuifafsluiterontwerp: API 600

● Face-to-face: ASME B16.10

● Flensafmetingen: ASME B16.5, ASME B16.47

● Druk-temperatuurclassificatie: ASME B16.34

● Inspectie en test: API 598

Selectie- en installatiepunten

Selectiepunten

● Kies 316 voor sterk corrosieve/chloridemedia, 304 voor algemene corrosie.

● Pas de drukklasse nauwkeurig aan; controleer de wanddikte voor klasse 300 en hoger.

● Handleiding voor kleine/laagfrequente leidingen; elektrisch/pneumatisch voor automatisering.

● Gebruik ASME-standaardmaten voor directe afstemming op Amerikaanse pijpleidingen.

Installatiepunten

● Reserveer voldoende ruimte voor het heffen van de steel en het bedienen van het handwiel.

● Draai de flensbouten symmetrisch en gelijkmatig aan volgens ASME-specificaties.

● Voer schaal- en afdichtingstests uit vóór installatie.

● Reinig onzuiverheden, lasslakken en olie in de pijpleiding vóór installatie.

Samenvatting van productvoordelen

Z41H Amerikaanse standaard roestvrijstalen schuifafsluiters worden strikt vervaardigd in overeenstemming met API 600 en andere Amerikaanse normen, ontworpen voor midden- en hogedruktoepassingen in de aardolie-, chemische, energie- en andere industrieën.

Met hoogwaardige roestvrijstalen en metalen harde afdichtingsstructuur zorgen de kleppen voor een betrouwbare afdichting, eenvoudige bediening en een lange levensduur. Ze zijn volledig compatibel met de Amerikaanse standaarddrukwaarden en flenzen, waardoor een directe pijpleidingaansluiting zonder aanpassingen mogelijk is.

Met volledige specificaties, flexibele bediening en optionele materialen lossen ze pijnpunten zoals slechte compatibiliteit, onvoldoende afdichting en korte levensduur effectief op. Het is een betrouwbare oplossing voor aan-uitregeling in Amerikaanse standaard pijpleidingsystemen.
