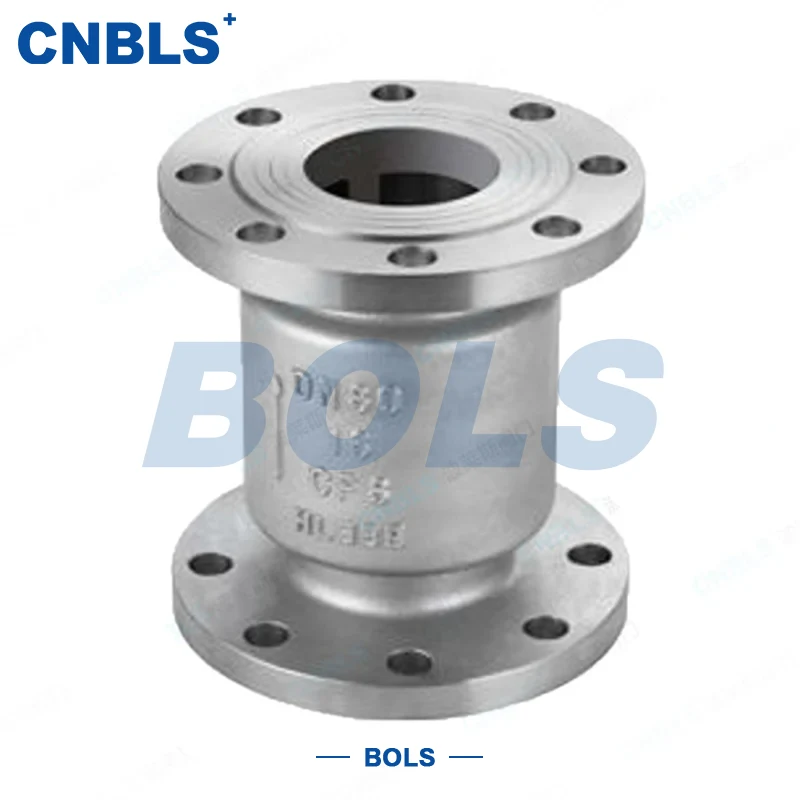

Roestvrijstalen verticale terugslagkleppen

Verticale terugslagkleppen van roestvrij staal zijn automatische afsluiters die speciaal zijn ontworpen voor verticale leidingsystemen. Ze bestaan ​​voornamelijk uit een roestvrijstalen behuizing, schijf, geleidingsmechanisme en optionele roestvrijstalen veer, zonder extra aandrijfmechanismen. De kleppen openen en sluiten automatisch, afhankelijk van de gemiddelde druk en zwaartekracht (of veerkracht).

Het kernontwerp voldoet aan de eisen van verticale pijpleidingen: het medium moet verticaal naar boven stromen. Tijdens de voorwaartse stroming overwint de mediumdruk de zwaartekracht van de schijf (of veervoorspanning) om de schijf langs het geleidingsmechanisme omhoog te duwen, waardoor een soepele mediumdoorgang wordt gegarandeerd. In geval van terugstroming valt de schijf snel en nauwkeurig terug om af te dichten onder de gecombineerde werking van eigen gewicht, terugstroomdruk (en veerkracht), waardoor de terugstroming wordt geblokkeerd.

Met een compacte structuur, lage stromingsweerstand en betrouwbare afdichting worden deze kleppen veel gebruikt in gemeentelijke watervoorziening en -afvoer, HVAC in hoge gebouwen, petrochemische, energie-, voedingsmiddelen- en farmaceutische industrieën met hoge eisen op het gebied van corrosieweerstand. Het zijn sleutelcomponenten die zorgen voor een unidirectionele stabiele stroom van corrosieve media in verticale pijpleidingen. Met uitstekende prestaties zijn roestvrijstalen verticale terugslagkleppen de voorkeurscomponenten geworden voor terugstroompreventie in verticale pijpleidingen.

Kern technische parameters

Kernproductvoordelen

Verticaal speciaal ontwerp, sterk aanpassingsvermogen

Speciaal ontworpen voor verticale pijpleidingen met verticaal stroompad en installatierichting, waardoor installatieproblemen in nauwe ruimtes worden opgelost, vooral geschikt voor hoge gebouwen, tussenverdiepingen voor apparatuur en andere scenario's met beperkte ruimte. Roestvrijstalen verticale terugslagkleppen kunnen direct worden gecombineerd met verschillende verticale leidingsystemen.

Volledig roestvrijstalen materiaal, corrosiebestendig en duurzaam

Keurt 304/316/316L roestvrij staal en overeenkomstige ANSI-materialen goed, met corrosieweerstand, hoge temperatuurbestendigheid en slijtvastheid. Het kan lange tijd stabiel werken in corrosieve media zoals chloorwater, zuur en alkali, zonder frequente vervanging, waardoor de onderhoudskosten worden verlaagd.

Gevoelig openen en sluiten, betrouwbare terugstroombeveiliging

Het ingebouwde nauwkeurige geleidingsmechanisme zorgt ervoor dat de schijf zonder afwijkingen kan worden opgetild. De sluitreactie kan zo snel zijn als 0,2 seconde, waardoor de terugstroming van het medium snel wordt geblokkeerd, waardoor pompen, compressoren en andere stroomafwaartse apparatuur effectief worden beschermd tegen waterslag en schade aan de apparatuur wordt voorkomen.

Compatibel met twee standaarden, brede universaliteit

Voldoet aan zowel GB (GB/T-serie) als ANSI (API 594, ANSI-serie) normen, flexibel aanpasbaar aan GB- en ANSI-leidingsystemen zonder aanvullende aanpassingen, waardoor de aanschaf- en installatiekosten worden verlaagd.

Meerdere specificaties beschikbaar voor diverse werkomstandigheden

Diameter varieert van DN15 ~ DN300 met volledige drukwaarden. Het afdichtingstype en de aansluiting kunnen naar wens worden geselecteerd. Het veerbelaste type is geschikt voor omstandigheden met laag debiet; het niet-veertype is energiezuiniger en voldoet aan de vereisten van verschillende scenario's.

Componentmaterialen en structuur

Materialen van kerncomponenten

● Lichaam/motorkap: GB 304/316/316L (GB/T 1220), ANSI ASTM A182/A351 overeenkomstige materialen, geselecteerd op basis van gemiddelde corrosie-intensiteit.

● Schijf: hetzelfde materiaal als behuizing + overlay van stellietlegering (harde afdichting), of roestvrij staal + zachte PTFE-afdichtring (zachte afdichting), voor een evenwichtige afdichting en duurzaamheid.

● Geleidingsmechanisme: Gesmeed roestvrij staal, hetzelfde als behuizing; geleidehuls gemaakt van een harde legering op basis van roestvrij staal, slijtvast en corrosiebestendig, waardoor nauwkeurig openen/sluiten zonder afwijkingen mogelijk is.

● Veer (optioneel): 304/316/316L roestvrij staal verenstaal met stabiele elasticiteit, geschikt voor verschillende corrosieve omstandigheden en temperaturen.

● Afdichtingen: metalen ring van Inconel-legering voor hoge temperaturen; PTFE/perfluorether rubberen ring voor gemiddelde en lage temperaturen; spiraalgewonden pakking voor flensafdichting, waardoor een betrouwbare afdichting wordt gegarandeerd.

● Bouten/moeren: roestvrij staal, hetzelfde als behuizing, voldoet aan de overeenkomstige GB/ANSI-normen, waardoor algehele corrosieweerstand en verbindingssterkte worden gegarandeerd.

Structurele kenmerken

Verticale liftstructuur, rechtdoor verticaal stroompad, ingebouwd nauwkeurig geleidingsmechanisme. Optionele veerondersteunde sluiting voor omstandigheden met weinig stroming. Dubbele verbinding: flens / binnendraad, eenvoudige montage en demontage. Compacte algehele structuur met weinig ruimtebeslag. Met wetenschappelijk structureel ontwerp balanceren roestvrijstalen verticale terugslagkleppen functionaliteit en stabiliteit.

Ontwerp- en productienormen

Selectierichtlijnen

Bevestig installatie en stroomrichting

Zorg voor een verticale installatie van de pijpleiding waarbij het medium verticaal naar boven stroomt. Horizontale of hellende installatie is ten strengste verboden, anders zal dit defecten aan de schijf en lekkage van de afdichting veroorzaken. Verticale terugslagkleppen van roestvrij staal zijn alleen geschikt voor verticale omstandigheden.

Match standaard en drukklasse

Selecteer de corresponderende PN/Klasse volgens het GB- of ANSI-pijpleidingsysteem (bijv. GB PN16, ANSI-klasse 150). Zorg ervoor dat de drukwaarde overeenkomt met de ontwerpdruk van de pijpleiding om overdruk te voorkomen.

Keuze van het afdichtingstype

Metalen harde afdichting voor media met hoge temperaturen (>200℃), deeltjeshoudende of slijtvaste media. Zachte afdichting voor media met gemiddelde en lage temperaturen (≤200℃) en schone media, waardoor lekkage vrijwel nul is en past bij verschillende media-eigenschappen.

Nauwkeurige materiaalafstemming

304 roestvrij staal voor algemene corrosieve media (zwak zuur en alkali, gechloreerd water). 316 roestvrij staal voor sterk corrosieve media (geconcentreerde zuur- en alkalische, zwavel-/chloorhoudende media). 316L roestvrij staal voor ultra-lage temperaturen of sterke corrosieomstandigheden om de levensduur te garanderen.

Selectie van veer- en niet-veertype

Veerbelast type voor omstandigheden met lage stroming en lage druk (onvoldoende minimale openingsdruk), ondersteund door een veer voor betere betrouwbaarheid. Niet-veertype voor normale stroming en druk, openen/sluiten door gemiddelde druk en zwaartekracht, meer energiebesparend.

Bedienings- en onderhoudsnotities

1 Installatie-opmerkingen

● Installeer strikt verticaal en zorg ervoor dat de richting van de mediumstroom overeenkomt met de markering “pijl naar boven” op het lichaam. Horizontale of hellende installatie is verboden.

● Controleer vóór installatie of het klepmodel, de drukklasse, het materiaal en de diameter overeenkomen met de pijpleiding. Controleer lichaam, schijf en geleidingsmechanisme op beschadigingen. Duw de schijf handmatig om flexibel tillen te bevestigen zonder vastlopen.

● Reserveer onderhoudsruimte boven de klep voor latere demontage van de motorkap, verwijdering van de schijf en het geleidingsmechanisme.

2 Routineonderhoud

● Inspecteer regelmatig de aansluitingen en de motorkapafdichting tijdens bedrijf; draai de bouten vast of vervang de afdichtingen in geval van lekkage.

● Demonteer en reinig onzuiverheden en vuil in de klep regelmatig en controleer de flexibiliteit van het geleidingsmechanisme. Inspecteer de veerelasticiteit voor het veerbelaste type en vervang deze op tijd als deze verzwakt is.

● Bedien de stroomopwaartse klep langzaam om de middendruk en de stroom geleidelijk te verhogen, waarbij onmiddellijke hogedrukimpact op de schijf wordt vermeden om schade aan componenten te voorkomen.

3 Opnieuw opstarten na langdurig uitschakelen

Voordat u opnieuw start, drukt u handmatig op de schijf om het flexibel openen/sluiten te bevestigen. Controleer of er geen verstopping in de klep is. Na bevestiging voert u het medium langzaam in om te voorkomen dat componenten vastlopen, waardoor afdichtingsfouten of openings-/sluitfouten ontstaan.

Toepassingsgebieden

Met een sterke corrosieweerstand, compacte structuur en gevoelig openen/sluiten worden verticale terugslagkleppen van roestvrij staal veel gebruikt in verticale leidingsystemen van de volgende industrieën:

● Gemeentelijke watervoorziening en -afvoer: pijpleidingen voor corrosieve media zoals chloorwater en rioolwater, vooral verticale waterleidingen in hoge gebouwen.

● HVAC in hoogbouw: verticale pijpleidingen voor airconditioning- en verwarmingssystemen, zeer aanpasbaar aan smalle ruimtes.

● Petrochemische industrie: corrosieve pijpleidingen voor chemische media, zwavel/chloorhoudende media, geschikt voor lage tot middelhoge drukomstandigheden.

● Energie-industrie: hulpsystemen voor elektriciteitscentrales, stoompijpleidingen, bestand tegen hoge temperaturen, slijtvast en stabiel in gebruik.

● Voedings- en farmaceutische industrie: schone pijpleidingen voor corrosieve media, voldoen aan de hygiënische eisen met betrouwbare afdichting en geen lekkage.
