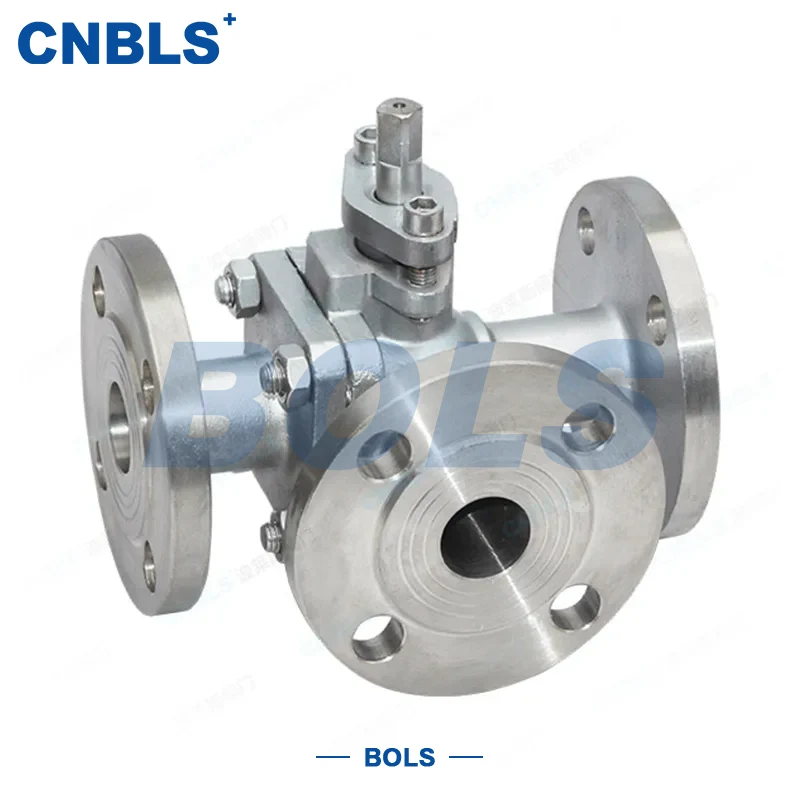

Roestvrijstalen driewegflenskogelkranen

De roestvrijstalen driewegflenskogelkranen verwijzen naar een meerwegregelklep vervaardigd uit roestvrijstalen materialen zoals 304, 316, 304L en 316L, met geflensde eindaansluitingen. De klep heeft een integrale kogel-en-steelconstructie en is verkrijgbaar met T-poort- of L-poortstroompatronen, waardoor mediamenging, omleiding of richtingschakeling mogelijk is.

Met de combinatie van corrosiebestendig roestvrij staal en betrouwbare flensafdichting levert de klep stabiele prestaties in veeleisende industriële omgevingen. Het is geschikt voor systemen die een betrouwbare verbindingsintegriteit en duurzaamheid op lange termijn vereisen.

Structuur en werkingsprincipe

De klep werkt door de bal door de steel te draaien om de stroompaden tussen verschillende poorten te wisselen.

T-poort: Gebruikt voor het mengen of omleiden van de stroom

L-poort: Gebruikt voor directioneel schakelen tussen twee lijnen

Geflensde uiteinden: zorgen voor nauwkeurige uitlijning en veilige afdichting

Het gestroomlijnde interne stroompad helpt het drukverlies te verminderen terwijl de compacte afmetingen behouden blijven.

Belangrijkste kenmerken

Integraal ontwerp met hoge sterkte

De kogel en de steel zijn integraal vervaardigd, waardoor de montagetolerantie wordt verminderd en de operationele stabiliteit en levensduur worden verbeterd.

Uitstekende corrosiebestendigheid

Er zijn meerdere soorten roestvrij staal beschikbaar voor de verwerking van zuren, logen, chloridehoudende media en algemene corrosieve vloeistoffen.

Betrouwbare flensafdichting

Flenzen voldoen aan de GB/T 9113- en ANSI B16.5-normen en bieden gemakkelijke installatie en bewezen afdichtingsprestaties.

Flexibele stoelopties

Er zijn zachte stoelen en metalen stoelen beschikbaar om aan verschillende temperatuur- en drukvereisten te voldoen.

Automatiseringscompatibiliteit

De klep kan worden uitgerust met handmatige, wormwieloverbrenging, pneumatische of elektrische actuatoren voor eenvoudige integratie in geautomatiseerde systemen.

Technische specificaties

Belangrijkste materiaalopties

Lichaam en flens

Zitplaats

Typische toepassingen

De roestvrijstalen driewegflenskogelkranen zijn geschikt voor industriële systemen die stroomomleiding of -schakeling vereisen, waaronder:

Olie- en petrochemische fabrieken

Fijne chemische verwerking

Waterbehandelingssystemen

Voedsel- en farmaceutische pijpleidingen

Stroom- en stoomsystemen

Transport van aardgas

Het presteert goed in besturingstoepassingen met meerdere poorten, waarbij de betrouwbaarheid van de afdichting van cruciaal belang is.

Selectierichtlijnen

Materiaalaanpassing

304/304L voor algemene corrosie

316/316L voor chloride of sterkere corrosieve media

Duplex 2205 voor zware service onder hoge druk

Poortselectie

T-poort voor mengen of omleiden

L-poort voor directioneel schakelen

Temperatuuraanpassing

Zachte zitting voor normale temperatuur

Metalen zitting voor gebruik bij hoge temperaturen

Flens standaard

Selecteer GB- of ANSI-flenssystemen volgens de pijpleidingspecificatie en bevestig RF- of RTJ-bekleding.

Bedieningskeuze

Voor frequente bediening of bediening op afstand worden pneumatische of elektrische actuatoren aanbevolen.

Installatie & Onderhoud

Bedieningsopmerkingen

Controleer vóór installatie het klepmodel, de drukwaarde en de flensnorm

Bedien de klep langzaam om waterslag te voorkomen

Zorg voor een stabiele lucht- of stroomtoevoer voor geautomatiseerde kleppen

Spoel na lange stilstand de pijpleiding door voordat u deze weer opent

Onderhoudsopmerkingen

Inspecteer wekelijks de flens- en pakkingafdichting

Smeer de stuurpen- en transmissieonderdelen elk kwartaal

Vervang afdichtingsonderdelen onmiddellijk als er lekkage optreedt

Draai de flensbouten gelijkmatig kruislings aan

Goed onderhoud helpt de levensduur van de roestvrijstalen driewegflenskogelkranen te verlengen en consistente afdichtingsprestaties te behouden.
