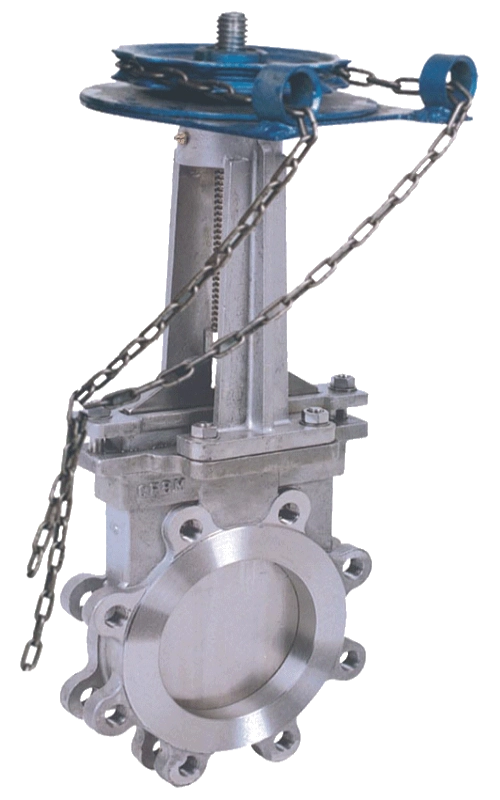

Roestvrijstalen tandwiel Wafer-mesafsluiters

PZL73H roestvrijstalen tandwielwafermesafsluiter is een afsluiter die speciaal is ontworpen voor het transport van media die onzuiverheden bevatten. Het beschikt over een door een tandwiel aangedreven ontwerp met een scherpe mesvormige poort. Door het tandwiel te draaien om de klepsteel omhoog of omlaag te brengen, kan het vaste deeltjes en vezelige onzuiverheden in de media efficiënt afsnijden wanneer het gesloten is, waardoor verstopping van de pijpleiding fundamenteel wordt voorkomen.

De klep is volledig gemaakt van 304/316 roestvrij staal met uitstekende corrosieweerstand, geschikt voor lage tot middelmatige druk en corrosieve werkomstandigheden met hoogviskeuze en onzuiverheidhoudende media. Het heeft een compacte structuur, een laag gewicht en een arbeidsbesparende bediening, waardoor het vooral ideaal is voor smalle installatieruimtes en scenario's die een hoog handmatig bedieningskoppel vereisen.

Het wordt veel gebruikt in middelgrote en grote pijpleidingen in industrieën zoals afvalwaterzuivering, mijnafval, papierpulp, bouwmateriaalpoeder, enz. Met betrouwbare prestaties zijn PZL73H roestvrijstalen tandwielwafelmesafsluiters de geprefereerde afsluitapparatuur geworden voor onzuiverheidhoudende mediapijpleidingen in verschillende industrieën.

Kern technische parameters

Kerneigenschappen

● Structuurtype: mesvormige poortschijf, buitenschroef en juk, kort face-to-face ontwerp, bespaart installatieruimte en is geschikt voor smalle werkomstandigheden.

● Verbindingstype: Waferverbinding, voldoet strikt aan de GB/T 12221-norm voor waferklepinstallatie, eenvoudig te installeren zonder extra grote ruimte, waardoor de bouwkosten van pijpleidingen worden verlaagd.

● Afdichtingstype: harde metalen afdichting, overlay van harde legering op de afdichtingsoppervlakken van poortschijf en zitting, stabiele afdichtingsprestaties, bestand tegen erosie door media met harde deeltjes, langere levensduur.

● Type bediening: Tandwielaandrijving, koppel versterkt door kettingoverbrenging, arbeidsbesparende handmatige bediening, waardoor de moeilijkheid van handmatige bediening voor kleppen met grote boring wordt opgelost.

● Materiaal behuizing: roestvrij staal (304/316), uitstekende corrosiebestendigheid, geschikt voor media met verschillende corrosieniveaus en langdurig gebruik in zeer corrosieve omstandigheden.

● Stroomkanaalkenmerk: recht kanaal met volledige doorlaat, geen smoorweerstand, soepele mediastroom, sterk anti-verstoppingsvermogen, waardoor accumulatie van onzuiverheden wordt vermeden die de werking van de klep beïnvloeden.

Modelinterpretatie

Elke letter en elk cijfer in model PZL73H heeft een duidelijke betekenis, waardoor kopers snel specificaties kunnen identificeren en nauwkeurig aan de vereisten kunnen voldoen:

● P: Slakkenafvoer / Mesvormige structuur, duidelijk gemarkeerd als mesafsluiter, speciaal ontworpen voor media die onzuiverheden bevatten.

● Z: Schuifafsluiter, definieert de categorie van de hoofdafsluiter.

● L: Tandwielaandrijving, geeft de bedrijfsmodus aan, wat het arbeidsbesparende voordeel benadrukt.

● 7: Waferverbinding, definieert het installatieverbindingstype voor algemene waferinstallatie.

● 3: Buitenschroef en juk, markeert het structuurtype voor gemakkelijk onderhoud na installatie.

● H: Zittingvlak bedekt met harde legering, toont het proces van het afdichtingsoppervlak, wat de betrouwbaarheid van de afdichting benadrukt.

Componentmaterialen

Kerncomponenten van roestvrijstalen tandwielwafelmesafsluiters worden strikt geselecteerd op corrosieweerstand, slijtvastheid en levensduur:

● Kleplichaam / klepplaatframe: 304/316 roestvrij staal, hoge sterkte en corrosiebestendigheid, optioneel afhankelijk van gemiddelde corrosiviteit.

● Mespoortschijf: roestvrijstalen substraat + stelliet-overlay, randhardheid ≥ HRC 55, hoge scherpte om vaste onzuiverheden efficiënt te snijden, slijtvast en erosiebestendig.

● Klepzitting: roestvrij staal met overlay van harde legering, speciaal voor media met harde deeltjes, slijtvast afdichtingsoppervlak dat een langdurige stabiele afdichting garandeert.

● Klepsteel: 304 roestvrij staal, verchroomd oppervlak, verbeterde slijtvastheid en corrosieweerstand, voorkomt roest en vastlopen tijdens langdurig gebruik.

● Glandpakking: Flexibele grafietpakking, bestand tegen hoge temperaturen en corrosie, uitstekende afdichting om lekkage te voorkomen.

● Kettingwiel / ketting: roestvrij staal, geschikt voor langdurig gebruik in corrosieve omstandigheden, niet gemakkelijk te roesten of te beschadigen, waardoor een stabiele transmissie wordt gegarandeerd.

Ontwerp- en productienormen

De gehele productie voldoet aan nationale en industriële normen met strikte kwaliteitscontrole:

● Algemeen ontwerp van mesafsluiters: JB/T 8528, CJ/T 282

● Afmetingen waferaansluiting: GB/T 12221

● Tandwieloverbrengingsonderdelen: GB/T 1243

● Druk-temperatuurwaarden: GB/T 12224

● Kleptest en inspectie: GB/T 13927, JB/T 9092

● Roestvrij staalmateriaal: ASTM A182

Selectie & Installatie & Onderhoudspunten

Selectiepunten

● Voor zeer corrosieve media (zuur-alkali-slurry) wordt de voorkeur gegeven aan roestvrij staal 316; 304 roestvrij staal kan worden gebruikt voor algemene deeltjeshoudende media om de kosten te verlagen en tegelijkertijd de stabiliteit te garanderen.

● Voor kleppen met grote doorlaat (DN ≥ 500) wordt een tandwiel met een hoge verhouding van 1:10 aanbevolen om de handmatige bediening verder te verminderen.

Installatiepunten

● Houd ze coaxiaal met pijpleidingflenzen, draai de bouten symmetrisch en gelijkmatig aan om vervorming en lekkage van het lichaam te voorkomen.

● Reserveer voldoende rotatieruimte aan de kant van het tandwielbediening voor een soepele beweging.

● Reinig onzuiverheden en lasslakken in de pijpleiding vóór installatie; installeer filters stroomopwaarts en stroomafwaarts voor een betere bescherming.

Onderhoudspunten

● Smeer het tandwiel en de ketting regelmatig om roest en vastlopen te voorkomen.

● Open en sluit de klep periodiek in omstandigheden die onzuiverheden bevatten, om opgehoopte slak tussen schijf en zitting te verwijderen, waardoor de afdichting en de flexibiliteit van de werking behouden blijven.

Productvoordeel

PZL73H roestvrijstalen tandwielwafer-mesafsluiters zijn voorzien van een volledig roestvrijstalen constructie, een zeer efficiënte mespoort en een arbeidsbesparende tandwielaandrijving, perfect passend bij onzuiverheidhoudende en zeer corrosieve toepassingen. Ze zijn compact, eenvoudig te installeren en te onderhouden en lossen op effectieve wijze pijnpunten in de sector op, zoals verstopping van pijpleidingen, moeilijke bediening en lekkage van afdichtingen. Ze worden veel gebruikt in middelgrote en grote pijpleidingen in verschillende industrieën en dienen als een betrouwbare afsluitingsoplossing voor mediasystemen die onzuiverheden bevatten.
