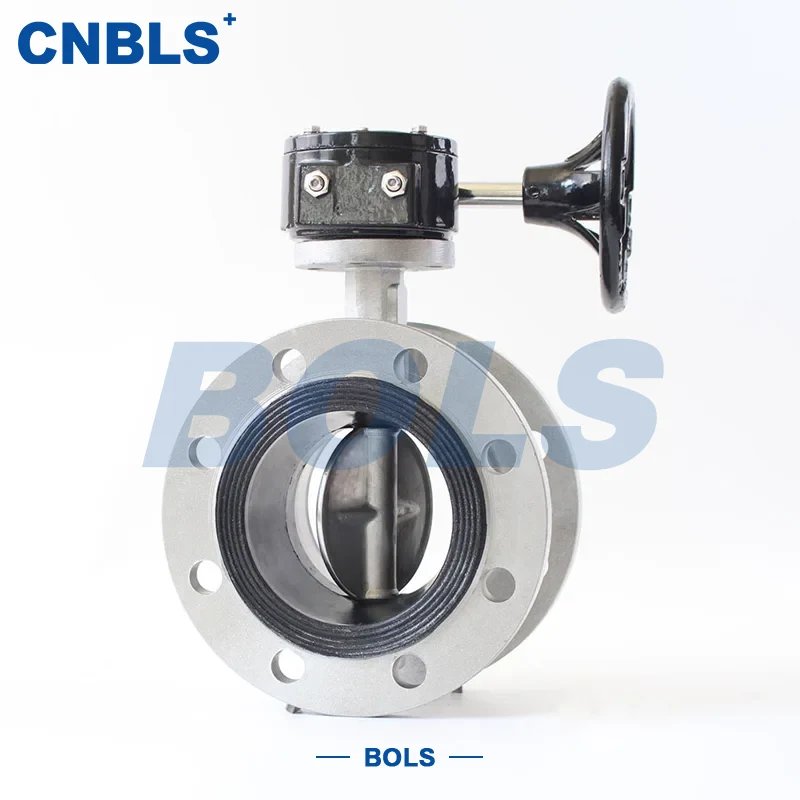

Roestvrijstalen wormwielaangedreven wafer-type metalen hard afgedichte vlinderkleppen

De roestvrijstalen D373H wormwielaangedreven wafer-type metalen hard afgedichte vlinderklep is een industriële vlinderklep ontworpen voor middelhoge druk, hoge temperatuur en complexe, middelmatige werkomstandigheden. Door gebruik te maken van de drievoudige offset-structuur van de D373-serie, gecombineerd met een wormwieloverbrengingsmechanisme en wafer-type verbinding, garandeert de klep een betrouwbare afdichting terwijl de installatieruimte en operationele stabiliteit in evenwicht worden gehouden.

Het product maakt gebruik van roestvrij staal (304, 316, 304L, 316L, 2205 duplex roestvrij staal, enz.) als het belangrijkste materiaal, en het afdichtingspaar heeft een metalen, hard afgedichte structuur, die zich lange tijd kan aanpassen aan werkomstandigheden zoals hoge temperaturen, deeltjesbevattende en corrosieve media. Aangedreven door een handwiel met wormwiel, zorgt het voor een soepele opening/sluiting en nauwkeurige afstelling van de klep, en is vooral geschikt voor pijpleidingsystemen van middelgroot en groot kaliber (DN ≥ 200 mm).

In industrieën zoals de petrochemie, elektriciteit, metallurgie, steenkoolchemische industrie en waterbehandeling worden deze roestvrijstalen wormwielaangedreven wafer-type metalen hard afgedichte vlinderkleppen vaak gebruikt voor het afsluiten of regelen van belangrijke pijpleidingsecties, en is bijzonder geschikt voor systemen met hoge eisen aan veiligheid en stabiliteit.

Structurele en ontwerpkenmerken

1. Drievoudige metalen structuur met harde afdichting

De klep heeft een drievoudig offset-ontwerp, waardoor de vlinderschijf tijdens het openen en sluiten snel loskomt van de klepzitting, waardoor de wrijving op het afdichtingsoppervlak wordt verminderd:

● Lager openings- en sluitmoment

● Aanzienlijk verminderde slijtage van het afdichtingsoppervlak

● Niet vatbaar voor vastlopen bij hoge temperaturen

De metaal-op-metaal afdichtingsstructuur is voorzien van metalen klepzittingen en vlinderschijven, die nauwkeurig zijn bewerkt en gelept om stabiele afdichtingsprestaties te behouden onder omstandigheden van hoge temperatuur en hoge druk.

2. Wafer-type kleplichaamontwerp

Het kleplichaam is integraal gegoten uit roestvrij staal en de wafelvormige verbindingsstructuur heeft de volgende kenmerken:

● Geen onafhankelijke flens nodig, compacte structuur

● Kleine installatiedikte, waardoor pijpleidingruimte wordt bespaard

● Compatibel met GB/ANSI standaardflenssystemen

● Faciliteert renovatie en onderhoudsvervanging van bestaande leidingen

Dit ontwerp kan het totale gewicht en de installatiekosten in systemen van middelgroot en groot kaliber effectief verlagen.

3. Wormwieltransmissiemechanisme

Wormwieloverbrenging is een van de belangrijkste bedieningsmethoden van de klep, met de volgende voordelen:

● Grote overbrengingsverhouding, arbeidsbesparende bediening

● Stabiel openings- en sluitproces, waardoor fijnafstelling mogelijk is

● Uitstekende zelfremmende prestaties, betrouwbare positionering

● Geschikt voor hoogfrequente regeling en werkomstandigheden met hoog koppel

In systemen met DN≥200 mm of hogedrukomstandigheden kan wormwieloverbrenging de operationele veiligheid en beheersbaarheid aanzienlijk verbeteren, wat een belangrijke reden is waarom deze roestvrijstalen wormwielaangedreven wafer-type metalen hard afgedichte vlinderkleppen op grote schaal worden toegepast.

Technische parameters

Materiaalconfiguratie-instructies voor roestvrij staal

Materialen van de belangrijkste drukdragende componenten

Een redelijke materiaalcombinatie kan de levensduur van de klep effectief verlengen, wat ook een belangrijk aandachtspunt is bij de technische selectie.

Toepassingen

Deze serie kleppen wordt voornamelijk gebruikt in de volgende arbeidsomstandigheden en industrieën:

● Petrochemische industrie: pijpleidingen voor olieproducten met hoge temperaturen en corrosieve media

● Voedingssysteem: hoofdstoom- en oververhitte stoomsystemen

● Metallurgische industrie: rookgas en stofhoudend gas met hoge temperaturen

● Steenkoolchemische industrie: syngas en zwavelhoudende media

● Waterbehandeling: water op hoge temperatuur en industrieel circulerend water

In deze scenario's voert deze roestvrijstalen wormwielaangedreven wafer-type metalen hard afgedichte vlinderkleppen meestal belangrijke afsluit- of regeltaken uit, waarbij hoge betrouwbaarheid vereist is.

Selectie- en gebruiksnotities

1. Selecteer geschikte roestvrijstalen materialen zoals 304 / 316 / 2205 op basis van gemiddelde corrosiviteit.

2.Zorg ervoor dat de boutsterkte overeenkomt met de flensdikte voor de wafelachtige structuur.

3. Let op de temperatuurbestendigheid van het smeervet in de wormwielkast onder werkomstandigheden bij hoge temperaturen.

4. Geef voor deeltjeshoudende media prioriteit aan de vlinderschijfoplossing met overlay-lassen van stellietlegeringen.

Samenvatting

De roestvrijstalen D373H wormwielaangedreven wafer-type metalen hard afgedichte vlinderklep is geoptimaliseerd in structureel ontwerp, materiaalconfiguratie en transmissiemodus voor middelhoge druk, hoge temperatuur en complexe, middelmatige werkomstandigheden. De stabiele afdichtingsprestaties, betrouwbare operationele kenmerken en compacte installatiemethode maken deze roestvrijstalen wormwielaangedreven wafer-type metalen hard afgedichte vlinderkleppen tot een van de meest gebruikte kleptypen in pijpleidingsystemen in meerdere industrieën.
