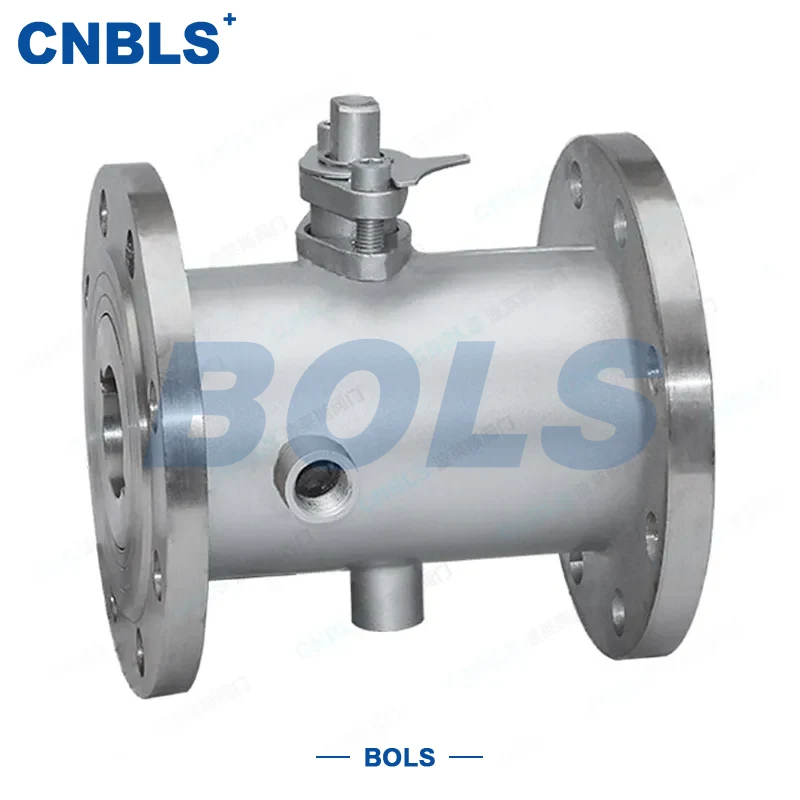

Roestvrij staal geïsoleerde kogelkranen

Een roestvrijstalen geïsoleerde kogelkraan is een robuuste roterende afsluit- en regelklep die speciaal is ontworpen voor hoogviskeuze, gemakkelijk kristalliserende en temperatuurgevoelige vloeistoffen. Deze klep is gebouwd met een volledig roestvrijstalen constructie en een geïntegreerde isolatiestructuur met mantel en handhaaft een stabiele mediatemperatuur om stolling, kristallisatie en toename van de viscositeit tijdens pijpleidingbedrijf te voorkomen.

Door de snelle werking van een kogelkraan te combineren met een zeer efficiënte thermische regeling, worden de roestvrijstalen geïsoleerde kogelkranen vervaardigd in strikte overeenstemming met de internationale GB-, API- en ASME-normen. Het levert betrouwbare afdichtingen, weinig warmteverlies en een lange levensduur in veeleisende petrochemische, farmaceutische, voedingsmiddelen-, LNG- en metallurgische toepassingen.

Belangrijkste kenmerken en voordelen

Stabiel thermisch controlesysteem

Het ontwerp van de jas of vacuümmantel ondersteunt stoom, thermische olie of isolatiematerialen. De temperatuurnauwkeurigheid kan ±1℃ bereiken, waardoor warmte- of koudeverlies aanzienlijk wordt verminderd.

Volledige corrosiebestendigheid van roestvrij staal

Verkrijgbaar in 304, 316, 316L en 310S roestvrij staal voor uitstekende corrosiebestendigheid, hoge temperatuurbestendigheid en compatibiliteit met schoon onderhoud.

Betrouwbare afdichtingsprestaties

Zachte afdichting (verbeterd PTFE/PPL) bereikt lekkagepercentage van klasse VI. Harde afdichting (stellietlegering) is bestand tegen temperaturen tot 550℃ en voldoet aan ISO 5208 klasse A.

Soepele bediening en lange levensduur

0°–90° rotatie voor snel openen en sluiten. Verkrijgbaar met zwevend of vast kogelontwerp. Laag bedieningskoppel voor handmatige, pneumatische of elektrische bediening.

Anti-verstopping en lage stromingsweerstand

Volledige poort of beperkte poortopties. Ideaal voor media met een hoge viscositeit om drukval te minimaliseren en verstopping van pijpleidingen te voorkomen.

Internationale standaardcompatibiliteit

De RVS geïsoleerde kogelkranen voldoen volledig aan de mondiale standaarden, waardoor ze geschikt zijn voor internationale projecten en directe export.

Structuur en werkingsprincipe

De klep bestaat uit een roestvrijstalen behuizing met isolatiemantel, roestvrijstalen kogel, zitting, spindel, pakking en aansluiteinden.

● Draai de bal 0°–90° om aan-uit- en stroomregeling te bereiken.

● De isolatiemantel circuleert stoom, thermische olie of maakt gebruik van thermisch isolatiemateriaal om een ​​stabiele interne temperatuur te handhaven.

● De versie met vacuümmantel is speciaal ontworpen voor omstandigheden bij ultralage temperaturen tot -196℃.

Technische specificaties

Basisparameters

Belangrijkste materialen

Ontwerp- en testnormen

● Ontwerp: GB/T 12237, GB/T 21385, API 608, ASME B16.34

● Afmetingen: GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10

● Inspectie: GB/T 13927, API 598, Heliumlekdetectie, API 607 ​​(optioneel)

● Materialen: GB/T 1220, GB/T 13901, ASTM A182

Typische toepassingen

De RVS geïsoleerde kogelkranen worden veel toegepast in processen waarbij temperatuurgevoelige media betrokken zijn:

● Petrochemische industrie: asfalt, zware olie, hars, gesmolten zwavel, paraffine

● Farmaceutisch en voedsel: siropen, chocolade, medicinale oplossingen, hygiënische vloeistoffen

● LNG & Low Temp: vloeibaar aardgas, cryogeen transport

● Chemische stoffen en vezels: polymeren, lijmen, gemakkelijk te kristalliseren chemicaliën

● Metallurgie en energie: hitte-oliesystemen op hoge temperatuur

Selectiegids

Op temperatuur

● Normale isolatie (-29℃ tot 425℃): type met mantel

● Ultra-lage temperatuur (-196℃ tot -29℃): vacuümmantel

● Hoge precisiecontrole: met intelligente temperatuurcontrolepoort

Op materiaal

● Algemene corrosie: 304

● Sterke corrosie / sanitair: 316L

● Extreem hoge temperatuur: 310S

Door zegel

● Schoon, lage viscositeit: zachte afdichting (PTFE/PPL)

● Hoge temperatuur, schurende media: harde afdichting (stelliet)

Op druk en grootte

● Hoge druk (≥PN40) / groot formaat (≥DN200): vaste kogel

● Hoge viscositeit: volledige poort aanbevolen

Installatie, bediening en onderhoud

● Installeer horizontaal om ervoor te zorgen dat de doorstroming in de mantel onbelemmerd is.

● Verwarm of koel de klep voor het opstarten om thermische schokken te voorkomen.

● Alleen werken binnen 0°–90°; niet te veel draaien.

● Controleer regelmatig op lekken bij flenzen, pakkingen en mantelverbindingen.

● Smeer de stemlagers elke 3–6 maanden met hogetemperatuurvet.

● Mantel medium aftappen vóór langdurige buitengebruikstelling.
