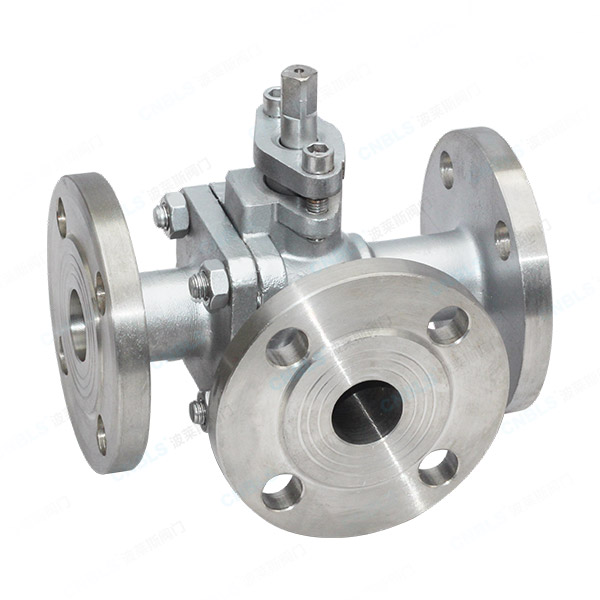

RVS T-vormige driewegkogelkranen

De roestvrijstalen Q44F(T) driewegkogelkraan is een driewegkogelkraan gemaakt van roestvrij staal (304/316, enz.) en vervaardigd in overeenstemming met de normen van de Q44F(T)-serie. Het kernkenmerk ligt in het feit dat de kogel en de steel integraal als één geheel zijn gegoten, met T-type of L-type stroomkanalen (F-type voor rechte stroom, T-type voor driewegstroom). Het maakt media-samenvloeiing, omleiding of richtingwisselfuncties mogelijk.

De roestvrijstalen T-vormige driewegkogelkranen integreren de kogel en de steel als één gegoten eenheid. Met T-type of L-type stroomkanalen (F-type voor straight-through, T-type voor drieweg), maakt het samenvloeiing, omleiding of schakelen van media mogelijk. De klep heeft een compacte structuur, een soepel stromingskanaal, uitstekende afdichtingsprestaties en een sterke corrosieweerstand.

Met zijn compacte structuur, lage stromingsweerstand, superieure afdichting en hoge corrosieweerstand wordt deze klep veel gebruikt in industriële gebieden zoals aardolie, chemische technologie, waterbehandeling, voedsel, farmaceutische producten en elektriciteit. Het is bijzonder geschikt voor werkomstandigheden met hoge eisen aan materiaalcorrosiebestendigheid en omschakeling van de vloeistofrichting.

Producteigenschappen

1. Gegoten structuur uit één stuk

Het kleplichaam en de steel zijn integraal gegoten, wat de structurele sterkte verbetert en een stabiele werking garandeert onder langdurige hoge druk en hoge temperaturen.

2. Multifunctioneel stroomkanaalontwerp

Het driewegstroomkanaal van het T-type maakt media-samenvloeiing, omleiding of richtingschakeling mogelijk, terwijl het F-type rechte stroomkanaal geschikt is voor lineair schakelen met lage stroomweerstand, waardoor een efficiënte en onbelemmerde systeemstroom wordt gegarandeerd.

3. Uitstekende afdichtingsprestaties

Optionele zachte afdichting (PTFE/RPTFE) of harde afdichting (metalen afdichting) kan worden geselecteerd op basis van de werkomstandigheden, de temperatuur en de media-eigenschappen, wat een betrouwbare afdichting, slijtvastheid en een sterk anti-lekvermogen oplevert.

4. Meerdere rijmodi

Ondersteunt handmatige, wormwieloverbrenging, pneumatische (enkelwerkend/dubbelwerkend) en elektrische (aan-uit/regelende) bedrijfsmodi, aanpasbaar aan verschillende installatieruimtes en automatische besturingsvereisten.

5. Hoge temperatuur, hoge druk en corrosiebestendigheid

Het roestvrijstalen materiaal is bestand tegen een temperatuurbereik van -46°C~425°C en is bestand tegen zeer corrosieve media, waardoor een stabiele werking gedurende lange cycli wordt gegarandeerd.

6. Flexibele installatie

Verkrijgbaar met flens-, schroefdraad- of stompgelaste aansluitingen, die voldoen aan verschillende pijpleidingnormen (GB/ANSI) voor eenvoudig onderhoud en vervanging.

Toepassingen

De roestvrijstalen T-vormige driewegkogelkranen worden veel gebruikt in de volgende scenario's:

● Richtingswissel-, omleidings- en samenvloeiingssystemen van aardolie- en aardgaspijpleidingen

● Transport van zure, alkalische en zoute media bij de chemische productie

● Richtingverandering en omleiding van pijpleidingen bij waterzuiveringsprojecten

● Transport van schone media in de voedsel- en farmaceutische productie

● Pijpleidingen voor het wisselen van stoom- en olieproducten in de elektriciteitssector

● Transportsystemen voor media die een kleine hoeveelheid deeltjes bevatten of zeer corrosieve media

Kern technische parameters

Selectiepunten

1. Mediakenmerken afstemmen op stroomkanalen

Selecteer roestvrijstalen materialen (CF8/CF8M/CF3/CF3M) op basis van mediacorrosiviteit en reinheid; kies F-type of T-type stroomkanalen volgens functionele vereisten om rechtstreekse of driewegrichtingsschakeling te bereiken.

2. Selectie van afdichtingstype

Kies het F-type met zachte afdichting voor normale temperaturen en lage drukomstandigheden, waarbij slijtvastheid en afdichtingsprestaties in evenwicht zijn; kies voor het T-type met harde afdichting voor media met hoge temperaturen, hoge druk of deeltjeshoudende media om slijtvastheid en een lange levensduur te garanderen.

3. Druk- en temperatuurafstemming

Selecteer PN/Klasse-classificaties die overeenkomen met de ontwerpdruk van de pijpleiding, met een gereserveerde marge van 10%–20%; De temperatuur moet overeenkomen met het afdichtingstype en het roestvrijstalen materiaal om prestatieverslechtering door oververhitting te voorkomen.

4. Nominale diameter en stroomafstemming

Selecteer de juiste DN-waarde op basis van het berekende maximale debiet en het toegestane drukverlies. De roestvrijstalen T-vormige driewegkogelkranen zijn voorzien van gladde stroomkanalen met betere Cv-waarden dan conventionele kleppen, en nauwkeurige berekeningen zijn vereist voor scenario's met een laag debiet.

5. Rijmodus en bijpassende installatieruimte

Kies voor handmatige of kleine pneumatische aandrijvingen voor kleine ruimtes; selecteer pneumatische/elektrische aandrijvingen voor toepassingen met groot debiet of afstandsbediening; zorg ervoor dat de flensstandaard overeenkomt met het roestvrijstalen kleplichaam.

Bedienings- en onderhoudsnotities

Bedieningsopmerkingen

1. Controleer vóór het eerste gebruik of het model, de drukklasse en de nominale diameter overeenkomen met de werkomstandigheden en controleer of het roestvrijstalen kleplichaam en de flensverbindingen vrij zijn van beschadigingen.

2. Bedien langzaam bij het openen, sluiten of wisselen van richting om te voorkomen dat waterslag het kleplichaam of de pijpleidingen beschadigt; oefen gelijkmatig kracht uit tijdens handmatige bediening en draai de klep niet met kracht.

3. Controleer voor pneumatische/elektrische kleppen vóór gebruik de stabiele luchttoevoer/voeding en observeer een soepele beweging, nauwkeurige richtingsverandering en geen abnormaal geluid.

4. Bij het herstarten na een langdurige uitschakeling eerst het condensaat en de onzuiverheden aftappen en vervolgens de klep langzaam openen.

5. Het is ten strengste verboden om onder overdruk of te hoge temperatuur te werken; onmiddellijk uitschakelen voor het oplossen van problemen in geval van afwijkingen.

Onderhoudsopmerkingen

1.Inspecteer wekelijks het afdichtingsoppervlak, de pakkingbus en het kleplichaamoppervlak om er zeker van te zijn dat er geen lekkage, corrosie of scheuren zijn.

2. Vervang de klepzitting onmiddellijk als de F-type kleppen met zachte afdichting lekken; controleer regelmatig de slijtage van T-type kleppen met harde afdichting en lep of vervang onderdelen indien nodig.

3. Smeer handmatige/wormtandwieloverbrengingen elk kwartaal; tap het water af en controleer regelmatig het oliepeil van de pneumatische kleppen.

4. Inspecteer het kleplichaam en de kogel regelmatig voor corrosieve media-werkomstandigheden; media aftappen en beschermen tegen vocht en stof tijdens langdurige opslag.

5. Probleemoplossing: In geval van vastlopen eerst de druk ontlasten, vervolgens de onzuiverheden demonteren en reinigen of onderdelen vervangen; schakel bij pneumatische/elektrische storingen over op handmatige bediening voor gebruik in noodgevallen en los vervolgens de problemen met de actuator op.

6.Stel een onderhoudsdossier op, waarin het model, de installatiedatum, het onderhoud en de vervangende onderdelen worden vastgelegd, als basis voor daaropvolgend onderhoud.
