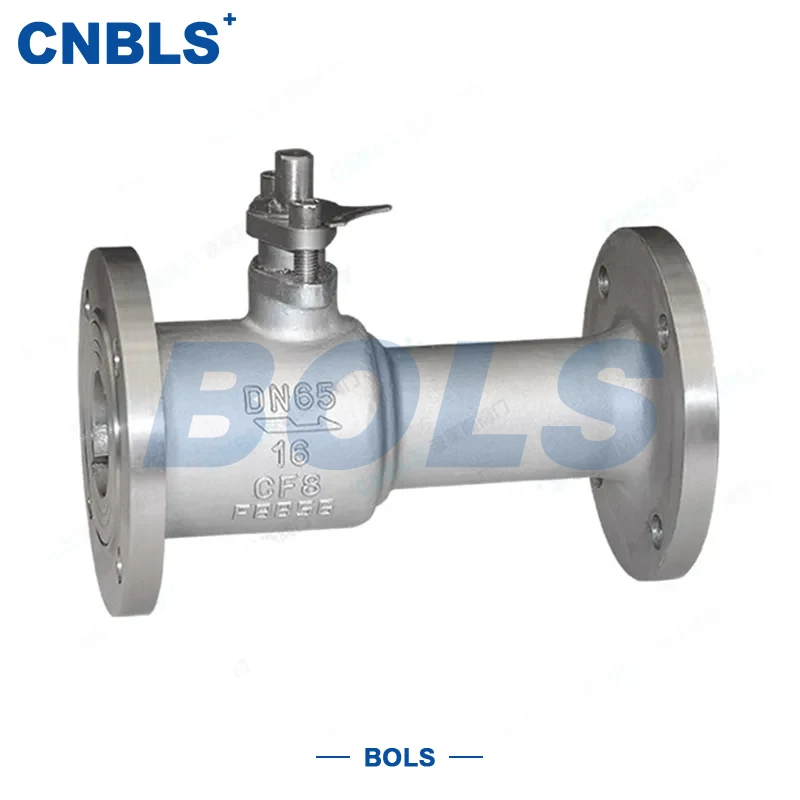

Roestvrijstalen spuikogelkranen voor hoge temperaturen

De roestvrijstalen spuikogelkranen voor hoge temperaturen zijn een afsluitklep die speciaal is ontworpen voor gebruiksomstandigheden met hoge temperaturen en onzuiverheden. De klep is gemaakt van hittebestendig roestvrij staal en uitgerust met een metalen hardafdichtingssysteem en levert betrouwbare afdichting en soepele werking onder zware thermische omgevingen.

De klep werkt door een rotatie van 90° van de kogel. Wanneer de boring op één lijn ligt met de pijpleiding, wordt het medium snel afgevoerd; wanneer het dichtgedraaid is, zorgt het hogetemperatuur-afdichtingssysteem voor een goede afsluiting. Vergeleken met conventionele klepafsluiters en plunjerkleppen bieden de roestvrijstalen kogelkranen voor hoge temperaturen een betere slijtvastheid, anti-erosieprestaties en een langere levensduur, waardoor ze geschikt zijn voor continu of frequent spuien.

Ontworpen in overeenstemming met GB/T 26145-2010 en gerelateerde normen, is de klep gebouwd voor veilige en stabiele werking in veeleisende industriële systemen.

Belangrijkste productkenmerken

Hittebestendige roestvrijstalen constructie

Het kleplichaam en de motorkap zijn verkrijgbaar in 316L, 321 of 310S roestvrij staal, passend bij verschillende temperatuurbereiken, waardoor een sterke corrosieweerstand en oxidatieweerstand bij hoge temperaturen wordt geboden.

Metalen harde afdichtingssysteem

De zitting en kogel zijn bedekt met een Stelliet-legering of bedekt met wolfraamcarbide. Dit afdichtingspaar met hoge hardheid zorgt voor een betrouwbare afdichting, zelfs in media die vaste deeltjes bevatten.

Anti-verstoppingsstroompad met volledige poort

Het rechte ontwerp met grote boring verbetert de spui-efficiëntie en vermindert het risico op verstopping, vooral bij toepassingen met slib of vuil.

Verlengde motorkap voor thermische bescherming

Het ontwerp van de motorkap met lange hals isoleert de warmte van het pakkinggebied, beschermt de componenten van de spindelafdichting en verbetert de operationele betrouwbaarheid bij gebruik bij hoge temperaturen.

Soepele en stabiele werking

Met een op de tap gemonteerde kogel en een anti-vastloopontwerp behouden de roestvrijstalen spuikogelkranen voor hoge temperaturen een laag bedrijfskoppel en stabiele prestaties, zelfs onder thermische uitzettingsomstandigheden.

Belangrijkste technische parameters

Materiaalspecificaties

Typische toepassingen

De roestvrijstalen spuikogelkranen voor hoge temperaturen worden veel gebruikt in systemen die een betrouwbare spuicontrole bij hoge temperaturen vereisen:

Petrochemische verwerkingseenheden

Afblaasleidingen voor ketels van elektriciteitscentrales

Metallurgische pijpleidingen voor hoge temperaturen

Rubber- en papierindustrie

Oliesystemen voor warmteoverdracht

Afvalwater op hoge temperatuur met deeltjes

Het is met name geschikt voor zware toepassingen waarbij sprake is van hoge temperaturen, hoge druk en vaste verontreinigingen.

Selectierichtlijnen

Om een ​​goede werking van de roestvrijstalen spuikogelkranen voor hoge temperaturen te garanderen, dient u rekening te houden met het volgende:

Temperatuuraanpassing

≤600°C: 316L

600–650°C: 321

>650°C: 310S

Zegelselectie

Milde deeltjesservice: Stelliet harde afdichting

Ernstige erosie: coating van wolfraamcarbide

Gebruik altijd grafietpakkingen die bestand zijn tegen hoge temperaturen

Druk- en maatafstemming

Selecteer de PN-waarde op basis van de ontwerpdruk van de pijpleiding. Bij hoge temperaturen moet de toegestane druk worden gecorrigeerd volgens GB/T 12224. Kies de boring op basis van de stroomsnelheid en deeltjesgrootte.

Speciale media

Voor zure service kunt u indien nodig de materialen upgraden volgens NACE MR0175.

Installatie- en onderhoudsnotities

Richt de verlengde motorkap uit de buurt van grote warmtebronnen

Draai de flensbouten gelijkmatig kruislings aan

Open de klep langzaam tijdens het spuien om waterslag te voorkomen

Breng elke 3-6 maanden hogetemperatuurvet aan

Inspecteer de afdichtingsoppervlakken periodiek op slijtage

Open de klep volledig en spoel deze door voordat u langere tijd stilstaat

Een juiste installatie en routinematig onderhoud zullen de levensduur aanzienlijk verlengen en ongeplande stilstand verminderen.
