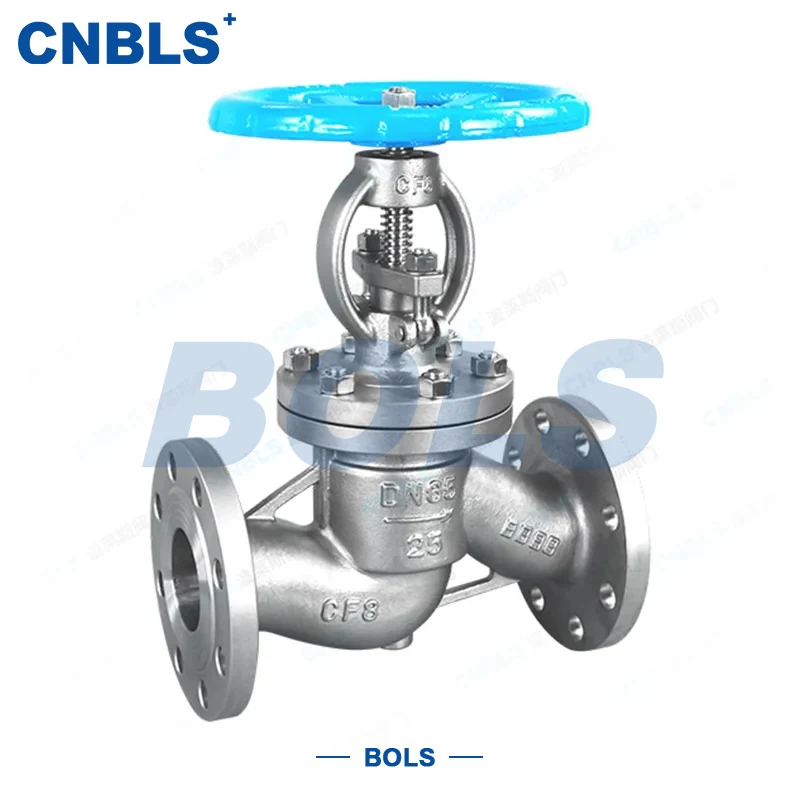

GB RVS flensbolkleppen

GB roestvrijstalen flensbolkleppen zijn kernregel- en afsluitinrichtingen voor industriële leidingsystemen. Ze zijn ontworpen en vervaardigd in strikte overeenstemming met de Chinese nationale normen en voldoen volledig aan de gezaghebbende GB-normen, waaronder GB/T 12235, nauwkeurigheid van de balanceringsregeling en afdichtingsbetrouwbaarheid.

De klep realiseert een gemiddelde aan/uit-regeling en nauwkeurige stroomregeling door de schijf op en neer te drijven via de klepsteel. Door gebruik te maken van zeer corrosiebestendig roestvrij staal en een gestandaardiseerde flensverbindingsstructuur, beschikt deze over eenvoudige installatie, eenvoudig onderhoud, uitstekende afdichtingsprestaties en stabiele werking.

Op grote schaal gebruikt in de chemische, energie-, farmaceutische, waterbehandelings-, voedselverwerkings- en andere industrieën met hoge veiligheids- en betrouwbaarheidseisen, is het een sleutelklepapparatuur om een ​​stabiele en efficiënte werking van leidingsystemen te garanderen.

Technische parameters

Componentmaterialen

Kernvoordelen

Volledige GB-standaardnaleving

Ontwerp, productie en testen volgen strikt GB/T 12235, GB/T 12224 en andere nationale normen. Elke klep doorstaat de GB-druktest en is volledig compatibel met huishoudelijke industriële GB-leidingsystemen.

Uitstekende afdichtingsprestaties

Ondersteunt harde metalen afdichting en zachte PTFE-afdichting. Metalen afdichting voor hoge druk, hoge temperatuur en deeltjeshoudende media; Zachte afdichting voor nul lekkage. Beide voldoen aan GB/T 13927.

Handige flensaansluiting

Standaard RF-, MFM- en TG-flenzen voldoen aan GB/T 9113. Eenvoudige installatie en demontage voor verschillende afdichtingsvereisten.

Breed materiaal- en bedieningsbereik

Materiaal behuizing: 304/316/316L voor verschillende corrosieniveaus. Bediening: handmatig, elektrisch, pneumatisch, kegeltandwiel voor flexibele bediening.

Lage onderhoudskosten

Externe Screw & Yoke-structuur (OS&Y) voor duidelijke statusobservatie en eenvoudig onderhoud. Standaard GB-onderdelen voor gemakkelijke vervanging en laag uitvalpercentage.

Toepassingen

GB roestvrijstalen flensbolkleppen zijn ontworpen voor GB-conforme algemene service met hoge veiligheids- en betrouwbaarheidseisen:

● Chemische industrie: proces- en corrosieve mediumpijpleidingen

● Energie-industrie: stoom- en koelwaterleidingen

● Farmaceutische industrie: schoon middeltransport

● Waterzuivering: watervoorziening en rioleringsleidingen

● Voedselverwerking: mediumpijpleidingen van voedingskwaliteit

Geschikt voor drukklasse PN10 ~ PN100 en maat DN10 ~ DN400.

Selectierichtlijnen

Druk en temperatuur

Selecteer materiaal en afdichting volgens GB/T 12224 om overdruk/overtemperatuur te voorkomen.

Materiaal door corrosiviteit

Algemeen medium: 304 Gemiddelde corrosie: 316 Ernstige corrosie: 316L

Afdichting en flens

Hoge druk / hoge temperatuur / deeltjes: metalen afdichting + MFM / TG-flens Schoon / lage druk: PTFE zachte afdichting + RF-flens

Structuur

Buiten / observatie nodig: OS&Y (stijgende stengel) Smalle ruimte: NRS (niet-stijgende stengel)

Bediening

Lokale bediening: handmatig Op afstand/automatisch: elektrisch/pneumatisch (explosieveilig volgens GB 3836.1)

Ontwerp- en productienormen

● Klepontwerp: GB/T 12235

● Persoonlijk: GB/T 12221

● Flens: GB/T 9113, GB/T 9124

● Druk-temperatuurclassificatie: GB/T 12224

● Testen: GB/T 13927

● Materiaal: GB/T 1220, GB/T 3098.1/2

● Installatie: GB 50235

Installatie & Onderhoud

Vóór installatie Controleer of model, druk, materiaal en afdichting voldoen aan de GB-normen en servicevoorwaarden. Controleer behuizings- en flensvlakken op schade of onzuiverheden.

Installatie

Installeer in de gemarkeerde stroomrichting: lage inlaat, hoge uitlaat. Draai de bouten gelijkmatig aan volgens GB 50235.

Operatie

Werk langzaam en soepel. Controleer voor elektrische kleppen indien nodig of deze voldoet aan GB 3836.1.

Routineonderhoud

Inspecteer regelmatig de flens- en spindelpakking. Reinig interne onzuiverheden om vastlopen van de schijf te voorkomen.

Onderhoud op lange termijn

Controleer en repareer of vervang versleten zitting-/schijfoppervlakken met GB-conforme onderdelen. Test voordat u opnieuw start na een lange stilstand.

GB roestvrij stalen flensbolkleppen zijn gebouwd rond volledige nationale standaardnaleving, waarbij ze strikt GB/T 12235 en andere gezaghebbende normen volgen. Met corrosiebestendig roestvrij staal en gestandaardiseerde flensverbindingen beschikken ze over een betrouwbare afdichting, eenvoudige bediening, eenvoudig onderhoud en hoge veelzijdigheid.

Ze zijn geschikt voor PN10 ~ PN100, DN10 ~ DN400 en bestrijken de chemische, energie-, farmaceutische en vele andere industrieën en voldoen aan zowel de algemene regelgeving als de afsluiteisen. Omdat de kwaliteit op GB-niveau zorgt voor een veilige en stabiele werking van pijpleidingen, eenvoudige selectie en lage onderhoudskosten, zijn dit de geprefereerde GB-conforme kleppen voor huishoudelijke industriële leidingsystemen.
